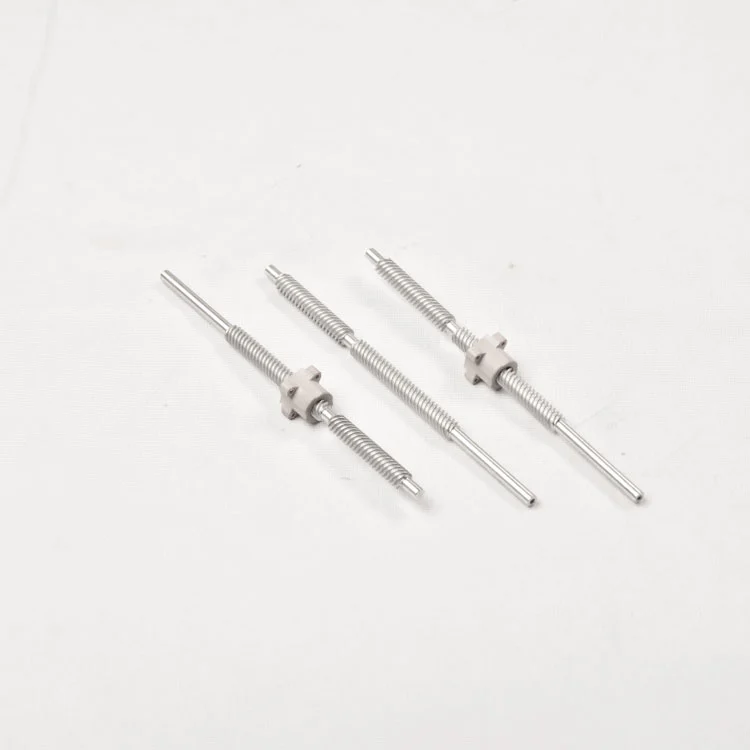

Miksi valita monikäynnisteinen puolisuunnikkaan muotoinen ruuvi nopeampaa ja tasaisempaa lineaarista liikettä varten?

Abstrakti

Jos koneesi tarvitsee siirtää kuormaa nopeasti, hiljaa ja luotettavasti, tavallinen johtoruuvi voi alkaa tuntua pullonkaulalta: liian hidas käytännön moottorin nopeuksilla, liian suuri kitka kuormitettuna tai liian herkkä pölylle ja huollolle. A Multi-Start puolisuunnikkaan muotoinen ruuvion käytännöllinen tapa lisätä matkaa kierrosta kohti (lyijyä) pitäen samalla lujaa, kontaminaatiota sietävä käyttäytyminen, mikä tekee puolisuunnikkaan muotoisista kierteistä suosittuja teollisuuslaitteissa. Tässä artikkelissa kerrotaan asiakkaiden todellisista kipupisteistä – nopeusrajoitukset, kuluminen, tehokkuus, luistaminen, melu ja käyttöikä – ja kuinka monialoitusgeometria käsittelee niitä, missä se on järkevää (ja missä ei) ja mitä tulee tarkistaa ennen suunnitteluun sitoutumista.

Sisällys

• Kipupisteet, jotka ostajat haluavat ratkaista
• Mikä tekee monikäynnisteisestä puolisuunnikkaasta ruuvista erilaisen
• Suorituskyvyn edut, jotka voit todella tuntea
• Vaihtoehdot ja milloin sitä ei saa käyttää
• Valinnan tarkistuslista oikean ruuvin määrittämiseksi
• Pikavertailutaulukko
• Integrointivinkkejä pidempään käyttöikään
• Yleiset sovellukset
• Kuinka valmistaja tukee tulostasi
• FAQ
• Seuraavat vaiheet

Outline

• Määrittele ongelma: miksi perinteiset ruuvit voivat olla liian hitaita tai liian "tarttuvia".
• Selitä geometria: alkaa, pitch ja johtaa selkeällä kielellä.
• Yhdistä geometria tuloksiin: nopeus, tasaisuus, tehokkuus ja vakaus.
• Selvitä kompromissit: itselukittuva, kantava kuorma ja vetolaitteen mitoitus.
• Anna käytännöllinen tarkistuslista: mitä ostajien tulisi määrittää kalliiden uudelleensuunnittelujen välttämiseksi.
• Anna yhdellä silmäyksellä vertailu: yksikäynnistys vs monikäynnistys ja kuularuuvit.
• Viimeistele toteutuksella + UKK: voitelu, kohdistus, välys ja melu.

Kipupisteet, jotka ostajat haluavat ratkaista

Useimmat ostajat eivät herää ajattelemaan: "Tarvitsen uuden lankaprofiilin". He heräävät tällaisiin ongelmiin:

• Ei tarpeeksi nopeutta: Et voi saavuttaa tavoitesykliä, ellei moottori pyöri epämiellyttävän nopeasti.
• Stick-slip ja nykivä liike: Vaunu epäröi ja sitten hyppää - pilaa paikannuslaadun ja pinnan viimeistelyn.
• Ennenaikainen kuluminen: Pähkinä on huolimaton; vastareaktio kasvaa; tarkkuus poikkeaa; ylläpidosta tulee rutiinivero.
• Korkea käyttömomentti: Moottorisi/vaihteistosi käy kuumana, kuluttaa enemmän virtaa tai tarvitsee ylimitoitusta.
• Melu ja tärinä: Varsinkin kun ruuvi on pitkä tai käy korkeammalla kierrosluvulla.
• Likaiset ympäristöt: Palloruuvit voivat tuntua liian "heriltä", kun pölyä, lastuja tai roiskeita ei voida välttää.

A Multi-Start puolisuunnikkaan muotoinen ruuvivalitaan usein, kun haluat enemmän matkustaa kierrosta kohti luopumatta vankka, anteeksiantava käytös puolisuunnikkaan muotoisten kierteiden kanssa.

Mikä tekee monikäynnisteisestä puolisuunnikkaasta ruuvista erilaisen

Puolisuunnikasruuveissa käytetään puolisuunnikkaan muotoista kierrettä (joka liittyy yleisesti "Acme-tyyliin"), joka on suunniteltu taakan kantamiseen, valmistettavuus ja luotettava suorituskyky teollisissa olosuhteissa.

"Multi-start" -osa kuvaa kuinka monta kierrekierrettä kiertyy ruuvin ympärille. Tässä on yksinkertaisin tapa ajatella asiaa:

• Piki= vierekkäisten kierrehuippujen välinen etäisyys akselilla.
• Alkaa= itsenäisten säikeen raitojen määrä (1-aloitus, 2-aloitus, 4-aloitus jne.).
• Johtaa= kuinka pitkälle mutteri liikkuu yhdessä täyden ruuvin kierroksen aikana.

Yksikäynnistysruuvilla lyijy on sama kuin nousu. Monikäynnistysruuvilla lyijy on yhtä kuin nousu kerrottuna käynnistysten määrällä. Tämä tarkoittaa, että voit pitää kohtuullisen nousun (hyvä lujuuden ja valmistettavuuden kannalta) samalla kun lisäät lyijyä saadaksesi nopeutta.

Ostajan kielellä:monikäynnistys = enemmän liikettä kierrosta kohden, joten voit saavuttaa nopeustavoitteet ilman, että moottorin kierroslukua painetaan reunaan.

Suorituskyvyn edut, jotka voit todella tuntea

Monen käynnistyksen puolisuunnikkaan muotoiset mallit näyttävät yleensä arvonsa, kun nopeus ja sileys ovat tärkeitä, mutta sovellus haluaa silti tukeva, huollettava mekanismi.

• Suurempi lineaarinen nopeus mukavalla moottorin kierrosluvulla
  Jos suunnitteluasi rajoittavat moottorin nopeus, vaihteiston rajoitukset tai melu korkealla kierrosluvulla, lyijyn lisääminen voi vähentää vaadittua pyörimisnopeutta samalla matkahinnalla.
• Pehmeämpi liike, jossa on vähemmän "kogistumista".
  Monet järjestelmät tuntuvat paremmilta, kun ruuvi etenee pidemmälle kierrosta kohti – varsinkin jos ohjausjärjestelmäsi on porrastettu ja haluat vähemmän mikroaskeleita tietyn matkan saavuttamiseksi.
• Parempi tuottavuus pyöräilyvarusteissa
  Pakkaukset, kalusteet, automatisoidut ovet ja lineaariset toimilaitteet välittävät usein enemmän toistettavasta liikkeestä ja käyttöajasta kuin erittäin hienosta tarkkuudesta. Monikäynnistysjohto voi lyhentää sykliaikaa pakottamatta kokonaan uutta voimansiirtoarkkitehtuuria.
• Käytännöllinen luotettavuus vaativissa olosuhteissa
  Verrattuna kierrätyspalloihin perustuviin ratkaisuihin, puolisuunnikkaan muotoiset ruuvijärjestelmät ovat yleensä sietokykyisempiä ja yksinkertaisempia. ylläpitää, kun lika ja roskat ovat osa todellista maailmaa.

Vaihtoehdot ja milloin sitä ei saa käyttää

Älykkäämmät tekniset tiedot hyväksyvät kompromissit hyvissä ajoin – ennen kuin huomaat ne testauksessa.

• Itselukitus ei ole taattu
  Kun lyijy lisääntyy, järjestelmä voi todennäköisemmin ajaa taaksepäin kuormitettuna. Jos tarvitset kuormaa pysyäksesi asennossa ilman virtaa, saatat tarvita jarrua, erilaista johdinta tai vaihtoehtoista mekanismia.
• Kuorman pitäminen vs. liikkuva kuorma
  Nopeaa liikennöintiä varten optimoidut mallit saattavat vaatia enemmän huomiota siihen, miten kuorma rajoittuu levossa (erityisesti pystyakselit).
• Vetolaitteen mitoitus ja lämpö
  Suurempi lyijy voi muuttaa vääntömomentin ja nopeuden suhdetta ja dynaamista käyttäytymistä. Haluat vahvistaa moottorin/vaihteiston käyrän suhteessa todellisiin käyttösykleihin.
• Ei huipputarkkuuden paras valinta
  Jos tarvitset erittäin suurta tarkkuutta, minimaalista välystä ja suurta tehokkuutta hienossa sijoittelussa, voit silti suosia maapalloruuveja tai muita tarkkuusjärjestelmiä.

Valinnan tarkistuslista oikean ruuvin määrittämiseksi

Kun ostajat sanovat "Tarvitsemme nopeamman ruuvin", he todella tarvitsevat teknisiä tietoja, jotka suojaavat heitä uudelleentyöstämiseltä. Käytä tätä tarkistuslistaa viestiäksesi selkeästi suunnittelutiimien ja toimittajien kanssa:

1. Tavoitematka kierrosta kohti
   Määritä haluamasi kytkentä syklin ajan ja moottorin kierroslukurajojen perusteella.
2. Kuorman tyyppi ja suunta
   Ilmoita aksiaalikuorma (maksimi ja tyypillinen), iskukuormitukset ja se, onko kyseessä pystysuora akseli, joka voi ajaa taaksepäin.
3. Käyttömäärä ja nopeusprofiili
   Jatkuva vs. ajoittainen, kiihtyvyysvaatimukset ja kaikki toistuva peruutus, joka voi lisätä kulumista.
4. Vaadittu paikannuslaatu
   Listaa hyväksyttävät vastareaktiot, toistettavuusodotukset ja kompensoitko ohjelmistossa.
5. Mutterin materiaali ja voitelustrategia
   Määritä, haluatko mieluummin metallimutterin, polymeerin, pronssin vai mukautetun pariliitoksen – ja miten aiot voidella (rasva/öljy/kuiva).
6. Ympäristö
   Pöly, lastut, pesu, lämpötila-alue, korroosioriski ja kaikki pintakäsittelyjen tarve.
7. Asennus- ja kohdistusrajoitukset
   Jaa käytettävissä oleva tila, päätytyöstövaatimukset, tukilaakerijärjestely ja sallittu juoksu.

Provinkki:Jos olet vaihtamassa kertakäynnistyksestä monikäynnistykseen, varmista, että järjestelmäsi turvautui itselukittumiseen. Monet "mysteeri epäonnistumiset" ovat todella "käyttäytymisen muuttuneen pitämisen" epäonnistumisia.

Pikavertailutaulukko

Integrointivinkkejä pidempään käyttöikään

Jopa hyvin valittu ruuvi voi toimia huonosti, jos integrointi on huolimatonta. Nämä käytännöt maksavat itsensä takaisin:

• Hallitse kohdistusvirheitä ajoissa
  Käytä asianmukaisia ​​tukia ja kohdistustapoja vähentääksesi mutterin sivukuormitusta – yksi nopeimmista tavoista nopeuttaa kulumista.
• Valitse oikea pähkinäpari
  Pronssi tai muokatut polymeerit voivat muuttaa melua, kitkakäyttäytymistä ja huoltotarpeita. Yhdistä materiaalit ympäristöösi ja käyttömäärään.
• Hallitse voitelu kuin suunnitteluominaisuus
  Päätä, käytätkö rasvaa vai öljyä, miten sitä täydennetään ja miten estät saastumisen muuttamasta voiteluainetta hankaavaksi tahnaksi.
• Suunnittele vastareaktion kasvua
  Jos sovelluksesi tarvitsee johdonmukaista sijoittelua, harkitse välyksenestomutterivaihtoehtoja, säännöllisiä säätösuunnitelmia tai ohjelmiston kompensointia.
• Vahvista pitkien ruuvien kriittinen nopeus
  Pitkät, ohuet ruuvit voivat rullata korkeammilla kierrosluvuilla. Jos lisäät nopeutta, tarkista tukivälit ja toiminta-alue pitääksesi tärinän hallinnassa.

Yleiset sovellukset

A Multi-Start puolisuunnikkaan muotoinen ruuvisopii usein sovelluksiin, joissa nopeuden ja kestävyyden on oltava rinnakkain:

• Lineaariset toimilaitteet teollisuusautomaatioon ja kalusteisiin
• Pakkaus- ja käsittelylaitteet toistuvalla nopealla matkalla
• Säädettävät tasot, portit ja suojapeitteet
• Lääketieteelliset ja laboratoriolaitteet, joissa sujuva liike on tärkeää, mutta ympäristö vaatii luotettavaa mekaniikkaa
• Puuntyöstö, kevyt valmistus ja laitteet, jotka ovat alttiina pölylle tai lastuille

Kuinka valmistaja tukee tulostasi

Nopeus paperilla on helppoa. Nopeus, joka pysyy tasaisena kuukausien syklien jälkeen, on todellinen tavoite. Tästä syystä monet ostajat valitsevat valmistajan, joka voi tukea kierregeometrian valintoja, materiaalipareja ja päiden koneistustietoja – ei vain toimittaa osanumeroa.

Suzhou Maitu Ruuvitangen Manufacturing Co., Ltd. tuottaa monikäynnisteisiä puolisuunnikkaan ruuviratkaisuja, jotka on yleisesti määritelty asiakkaille, jotka tarvitsevat enemmän matkaa kierrosta kohden säilyttäen samalla vankan mekaanisen käyttöliittymän. Käytännössä tämä tarkoittaa, että voit kohdistaa ruuvin käynnistykset, johdon ja mutterin pariliitoksen sen kanssa, mitä koneesi todellisuudessa tekee: kuormitusprofiilisi, ympäristöäsi ja palveluodotuksiasi.

Jos olet siirtymässä yhden käynnistyksen suunnittelusta, hyvä toimittaja voi myös auttaa sinua tarkistamaan pitokäyttäytymisen, aseman mitoituksen, ja integraatiotiedot, jotta et "voita nopeutta" ja menetä sitten luotettavuutta.

FAQ

K: Liikkuuko monikäynnisteinen puolisuunnikkaan muotoinen ruuvi aina nopeammin kuin yksikäynnistysruuvi?
V:Voi, koska suurempi lyijy tarkoittaa enemmän lineaarista liikettä kierrosta kohti. Mutta todellinen nopeus riippuu moottorin kierroslukurajoista, kuormituksesta ja järjestelmän dynamiikasta. Tärkein etu on nopeustavoitteiden saavuttaminen alhaisemmilla kierrosnopeuksilla – ei vain maksimikierrosluvun tavoittelu.

K: Lisääkö monikäynnistykseen siirtyminen vastareaktiota?
V:Jäykkyyteen vaikuttavat pääasiassa mutterin istuvuus, kuluminen ja se, käytetäänkö välyksenestoominaisuuksia. Monen käynnistyksen suunnittelu ei käynnisty automaattisesti tarkoittaa suurempaa välystä, mutta korkeammat käyttöjaksot ja nopeus voivat nopeuttaa kulumista, jos voitelu ja kohdistus jätetään huomiotta.

K: Onko monen käynnistyksen puolisuunnikkaan muotoinen ruuvi itselukittuva?
V:Ei välttämättä. Kun lyijy lisääntyy, taaksepäin ajaminen tulee todennäköisemmäksi. Jos pito ilman virtaa on kriittistä, käsittele tätä suunnitteluvaatimuksena (jarru, erilainen johdin tai turvamekanismi) oletuksen sijaan.

K: Kuinka valitsen aloitusten määrän?
V:Aloita vaadittavalta johdon ja moottorin kierrosluvun mukavuusalueelta. Vahvista sitten vääntömomentti, pitokäyttäytyminen ja kriittiset nopeusrajoitukset. Useammat käynnistykset lisäävät yleensä etumatkaa tietyllä kentällä, mutta järjestelmän turvallisuus ja vakaus on tarkistettava.

K: Mikä on tärkeämpää käyttöiän kannalta – kierteen geometria vai voitelu?
V:Molemmat, mutta voitelu ja linjaus ratkaisevat usein, tuleeko hyvästä mallista pitkäikäinen malli. Paraskin ruuvi kuluu nopeasti, jos se kuivuu, kohdistuu väärin tai likaantuu.

K: Milloin minun pitäisi valita palloruuvi sen sijaan?
V:Jos sovelluksesi vaatii erittäin korkeaa tehokkuutta, hienoa sijoittelua ja minimaalista välystä korkeammalla tarkkuudella, kuularuuvit voivat sopia paremmin – edellyttäen, että ympäristösi ja huoltosuunnitelmasi tukevat niitä.

Seuraavat vaiheet

Jos nykyinen toimilaite on liian hidas, liian meluisa tai kuluu aikaisemmin kuin sen pitäisi, aMulti-Start puolisuunnikkaan muotoinen ruuvivoi olla yksinkertaisin tapa avata nopeampi matkustaminen muuttamatta konettasi huoltoprojektiksi. Jaa kuormasi, iskusi, tavoitenopeutesi, käyttöjaksosi ja ympäristötietosi, niin voimme auttaa sinua rajaamaan optimaalisen spesifikaation.

Oletko valmis parantamaan suorituskykyä tinkimättä luotettavuudesta? Ota yhteyttäkeskustellaksesi hakemuksestasi ja saadaksesi sopivan ruuvi- ja mutteriratkaisun seuraavaa rakentamista tai jälkiasennusta varten.
