Kuinka materiaalinkäsittelyyn tarkoitettu suuri lyijypalloruuvi C7 voi parantaa nopeutta, tarkkuutta ja raskasta suorituskykyä

Artikkelin tiivistelmä:Materiaalinkäsittelylaitteet vaativat nopeaa lineaarista liikettä, luotettavaa asemointia, suurta kantavuutta ja vakaata toimintaa usein käynnistys-pysäytysolosuhteissa. TheC7 suuri lyijypalloruuvi materiaalinkäsittelyynalkaenMaituyhdistää C7-tarkkuuden, suurilyijyisen voimansiirron, lujan rakenteen ja räätälöidyt kokoonpanot tukemaan automaattitrukkeja, varaston pinoajia, nostoalustoja, materiaalinkäsittelyrobotteja ja automatisoituja logistiikkajärjestelmiä.

Sisällysluettelo

1. Miksi materiaalinkäsittely tarvitsee suuren C7-lyijypalloruuvin?
2. Mitkä ovat ydinominaisuudet?
3. Mitä teknisiä tietoja ostajien tulisi vertailla?
4. Kuinka se parantaa materiaalinkäsittelyn suorituskykyä?
5. Missä sitä käytetään?
6. Kuinka valita oikea malli?
7. Mitkä huoltokäytännöt pidentävät käyttöikää?
8. Usein kysytyt kysymykset

Miksi materiaalinkäsittely tarvitsee suuren C7-lyijypalloruuvin?

Nykyaikaisten materiaalinkäsittelyjärjestelmien odotetaan siirtävän yhä raskaampia kuormia säilyttäen samalla lyhyet sykliajat ja toistettavan paikantamisen. Perinteiset mekaaniset voimansiirron komponentit voivat olla vaikeuksissa, kun laitteiden on kiihdytettävä, hidastettava, pysähdyttävä, peruutettava ja sijoitettava uudelleen koko työpäivän ajan.

Kuularuuvi muuntaa pyörivän moottorin tulon kontrolloiduksi lineaariseksi liikkeeksi ruuvin ja mutterin välissä kiertävien pyörivien pallojen avulla. Tämä vierintäkosketusmekanismi auttaa vähentämään kitkaa samalla kun tarjoaa tehokkaan ja tarkan voimansiirron. Materiaalinkäsittelylaitteissa suuri johdinkokoonpano lisää toisen tärkeän edun: ruuvi voi saavuttaa pidemmän lineaarisen liikeradan kierrosta kohti.

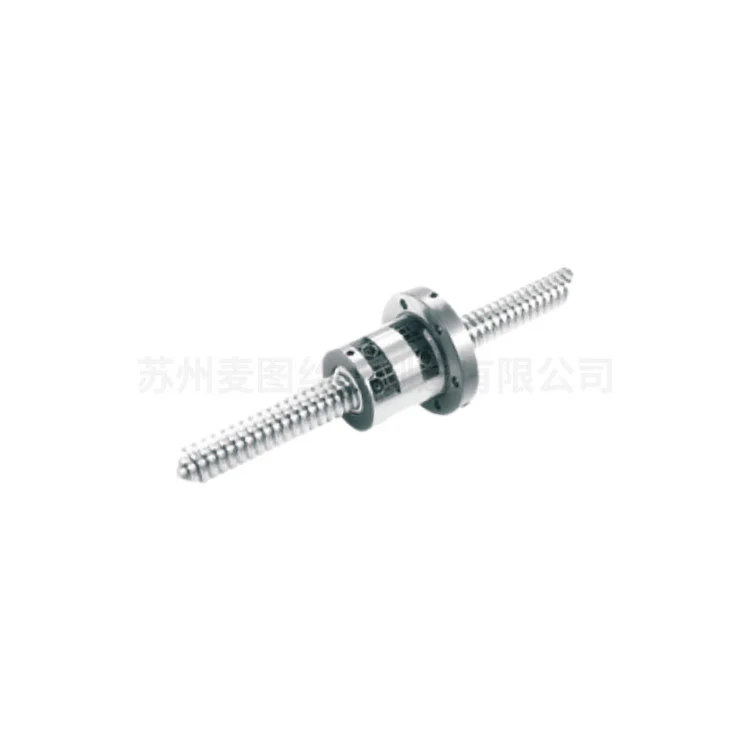

Maitun materiaalinkäsittelyyn tarkoitettu suuri lyijypalloruuvi C7 on kehitetty erityisesti näitä vaatimuksia silmällä pitäen. Sen C7-tarkkuusluokka, suurilyijygeometria, luja seosteräsrakenne ja kuormitussuuntainen muotoilu tekevät siitä sopivan vaativiin sovelluksiin, joihin kuuluu nosto, siirto, paikoitus ja automatisoitu liike.

Valmistajan julkaisemien spesifikaatioiden mukaan valitut konfiguraatiot on suunniteltu noin 500–5000 kg:n kuormille, kun taas räätälöityjä malleja voidaan kehittää sovellusvaatimusten mukaan. Tuote sijoitetaan myös käytettäväksi työpajoissa, varastoissa, logistiikkakeskuksissa ja muissa teollisuusympäristöissä.

Mitkä ovat ydinominaisuudet?

1. Raskaaseen käyttöön kantava rakenne

Materiaalinkäsittelyjärjestelmät voivat kokea staattisten kuormien lisäksi myös dynaamisia voimia, joita syntyy kiihdytyksen, hidastuksen, noston ja pysähtymisen aikana. Kuularuuvi käyttää lujaa seosterästä ja tarkkuuskäsittelyä tukemaan vaativia kuormitusolosuhteita.

• Suunniteltu raskaaseen vaihteistosovelluksiin
• Korkea iskunkesto, joka syntyy toistuvan liikkeen aikana
• Soveltuu raskaiden materiaalien nostamiseen ja siirtämiseen
• Saatavana räätälöityinä mitoina erilaisiin laiterakenteisiin

2. C7 Tarkkuus ohjattuun paikannukseen

Paikannustarkkuudella on merkitystä, kun materiaalinkäsittelyjärjestelmän on sijoitettava tuotteet määriteltyyn paikkaan. Julkaistut tuotetiedot määrittelevät paikannusvirheen ±0,02 mm:n sisällä, mikä tarjoaa hyödyllisen tarkkuuden järjestelmän suunnittelijoille.

Tämä tekee kokoonpanosta sopivan automatisoituihin käsittelytehtäviin, joissa hallitsematon liike tai paikannuspoikkeama voi vaikuttaa loppupään toimintaan.

3. Suuri etumatka nopeampaan lineaariseen matkustamiseen

Lyijy määrittää, kuinka pitkälle mutteri kulkee aksiaalisesti ruuvin yhden kierroksen aikana. Suurempi johdin voi tarjota suuremman lineaarisen liikeradan moottorin kierrosta kohti, mikä on erityisen hyödyllistä, kun materiaalinkäsittelylaitteet tarvitsevat nopeaa liikettä suhteellisen pitkän iskun aikana.

Tästä syystä suurilyijyinen kuularuuvi voi auttaa suunnittelijoita tasapainottamaan siirtonopeutta, moottorin syöttöä ja laitteiston kiertoaikaa ilman, että vain moottorin pyörimisnopeutta lisätään.

4. Sopeutuvuus toistuvaan käynnistys-pysäytystoimintoon

Automaattitrukit, varastotrukit, nostolavat, siirtojärjestelmät ja käsittelyrobotit käyttävät usein toistuvia kiihdytys- ja hidastusjaksoja. Tuotteen rakenne on suunniteltu kestämään näihin toimintatapoihin liittyviä iskuja ja väsymistä.

5. Mukautettava mekaaninen kokoonpano

Materiaalinkäsittelykoneilla on harvoin samat mitat. Maitu tarjoaa räätälöityjä vaihtoehtoja halkaisijalle, johdolle, suunnalle, mutterin kokoonpanolle, pituudelle ja muille mekaanisille vaatimuksille. Näin suunnittelijat voivat valita voimansiirtokomponentin koneen todellisen arkkitehtuurin mukaan sen sijaan, että pakottaisivat vakiokomponentin sopimattomaan malliin.

Mitä teknisiä tietoja ostajien tulisi vertailla?

Ennen kuularuuvin ostamista insinöörien tulee arvioida halkaisija, lyijy, tarkkuus, mutterin tyyppi, iskun pituus, kuormitusvaatimukset ja asennussuunta yhdessä. Osa, jolla on sopiva halkaisija, mutta sopimaton johto- tai mutterikokoonpano, ei välttämättä tarjoa odotettua järjestelmän suorituskykyä.

Julkaistu valikoima osoittaa, että sama tuotekonsepti voi kattaa eri koot ja käsittelyvaatimukset. Räätälöityjen laitteiden kuorma, nopeus, isku, asennusmitat, käyttömäärä ja ympäristöolosuhteet on ilmoitettava ennen lopullista määritystä.

Kuinka se parantaa materiaalinkäsittelyn suorituskykyä?

Korkeampi siirtotehokkuus

Valmistaja ilmoittaa, että tuote voi säilyttää mekaanisen hyötysuhteen yli 90 % käytön aikana. Korkea siirtotehokkuus auttaa vähentämään energiahäviöitä moottorin ja lineaarimekanismin välillä, mikä voi olla arvokasta laitteille, jotka toimivat jatkuvasti tai suorittavat toistuvia liikesyklejä.

Nopeammat käsittelysyklit

Suuri lyijygeometria mahdollistaa enemmän lineaarista liikettä kierrosta kohti. Tämä voi auttaa lyhentämään matka-aikaa nostossa, siirtämisessä, asennossa ja muissa toistuvissa käsittelyprosesseissa.

Tarkka paikannus

C7-tarkkuus tukee hallittua lineaarista liikettä. Automatisoiduissa varastoissa ja tuotantoympäristöissä toistettava paikannus voi auttaa laitteita kohdistamaan kuljettimiin, varastointipaikkoihin, työasemiin ja lastauspisteisiin.

Vakaa raskaan käytön

Lujat materiaalit ja iskunkestävä rakenne ovat tärkeitä, kun ruuvi toimii raskaan kuormituksen tai toistuvan kiihdytyksen ja hidastumisen alaisena. Oikea mitoitus on edelleen välttämätöntä, koska todellinen kantavuus riippuu koko mekaanisesta järjestelmästä ja käyttöolosuhteista.

Missä sitä käytetään?

Materiaalinkäsittelyyn tarkoitettu suuri lyijypalloruuvi C7 soveltuu monenlaisiin automatisoituihin ja teollisiin käsittelyjärjestelmiin.

• Varaston pinoajat:Tukee nosto- ja asemointitoimintoja varastojärjestelmissä.
• AGV:t:Voidaan integroida automatisoitujen ajoneuvojen käyttämiin lineaarisiin nosto- tai paikoitusmekanismeihin.
• Materiaalinkäsittelyrobotit:Tarjoaa lineaarisen voimansiirron automaattista siirtoa ja paikantamista varten.
• Raskaat nostolavat:Soveltuu pystysuoraan liikkeeseen, jossa kantavuus ja sijainti ovat tärkeitä.
• Siirtokärryt:Tukee raaka-aineiden, komponenttien ja valmiiden tuotteiden hallittua liikkumista.
• Logistiikkalaitteet:Voidaan integroida lajittelu-, lastaus-, purku- ja automatisoituihin siirtojärjestelmiin.
• Teolliset työpajat:Auttaa automatisoimaan materiaalien liikkumista eri tuotantoalueiden välillä.

Monimutkaisissa automatisoiduissa järjestelmissä kuularuuvi tulee arvioida yhdessä servomoottorin, kytkimen, lineaariohjaimen, tukilaakerin, voitelujärjestelmän ja ohjausjärjestelmän kanssa. Lähetyskomponentti on vain yksi osa yleistä liikearkkitehtuuria.

Kuinka valita oikea malli?

Kuularuuvin valinnan tulee alkaa todellisista käyttöolosuhteista pelkän tuotteen nimen sijaan. Käytännön valintaprosessi sisältää seuraavat vaiheet:

1. Määritä kuorma:Laske staattiset ja dynaamiset kuormat, jotka ruuvin on kestettävä.
2. Määritä tarvittava matka:Määritä tehokas isku ja ruuvin enimmäispituus.
3. Aseta tarvittava nopeus:Määritä haluttu lineaarinen nopeus ja laske vastaava ruuvin pyörimisnopeus.
4. Valitse liidi:Suurempi johdin tarjoaa yleensä suuremman lineaarisen liikkeen kierrosta kohti ja voi tukea nopeaa liikettä.
5. Vahvista tarkkuusvaatimukset:C7 saattaa sopia moniin yleisiin automaatio- ja materiaalinkäsittelysovelluksiin, kun taas korkeamman tarkkuuden järjestelmät voivat vaatia toisen tarkkuusluokan.
6. Tarkista asennustila:Tarkista akselin halkaisija, mutterin mitat, tukirakenne ja käytettävissä oleva asennustila.
7. Ota huomioon ympäristö:Pöly-, kosteus-, lämpötila-, kontaminaatio- ja korroosioriskit tulee ottaa huomioon ennen konfiguroinnin viimeistelyä.

Räätälöityä ratkaisua varten Maitu suosittelee laitteiden kuormituksen, käsittelynopeuden, asennusmitat ja työympäristön ilmoittamista, jotta sen suunnittelutiimi voi auttaa mallien sovituksessa ja konfiguroinnissa.

Mitkä huoltokäytännöt pidentävät käyttöikää?

Jopa tukeva kuularuuvi vaatii asianmukaista huoltoa. Oikea voitelu ja kontaminaatioiden hallinta ovat erityisen tärkeitä, koska roskat voivat vaikuttaa vierintäelementteihin ja ratapintoihin.

• Voitele säännöllisesti:Julkaistu huolto-ohje suosittelee korkean lämpötilan kulutusta kestävää rasvaa noin 120 käyttötunnin välein todellisten työolosuhteiden mukaisin säädöin.
• Pidä ruuvi puhtaana:Poista pöly, lastut ja muut epäpuhtaudet ruuvin ja mutterin alueelta.
• Tarkista suojarakenne:Tarkista pölysuojat ja niihin liittyvät suojaosat vaurioiden varalta.
• Vältä ylikuormitusta:Suunnitellun kuormitusalueen ylittäminen voi kiihdyttää kulumista ja vaurioittaa ruuvia tai palloja.
• Tarkista säännöllisesti:Tarkista kiinnitys, kierteiden kuluminen, pallon liike, tärinä, asennon tarkkuus ja epänormaalit äänet.
• Käytä tarvittaessa ammattitaitoista palvelua:Pätevän teknikon tulee arvioida kierrevauriot, pallon jumiutuminen tai vakavat kantavuusongelmat.

Huoltovälit tulee viime kädessä mukauttaa todelliseen käyttöjaksoon, kontaminaatiotasoon, kuormitukseen, nopeuteen, voitelutyyppiin ja valmistajan suosituksiin.

Usein kysytyt kysymykset

Mikä kantavuus on käytettävissä?

Julkaistut tuotetiedot osoittavat kuormitusalueen noin 500 kg - 5000 kg valitusta halkaisijasta ja mallista riippuen. Todellinen sallittu kuormitus tulee vahvistaa sovelluskohtaisilla laskelmilla.

Voiko se toimia pölyisissä varastoympäristöissä?

Kyllä. Tuote on suunniteltu pölyn- ja korroosionestonäkökohdat huomioon ottaen teollisiin käsittelyympäristöihin. Asianmukainen tiivistys, puhdistus ja voitelu ovat tärkeitä pitkäaikaisen käytön kannalta.

Sopiiko se toistuviin start-stop-sovelluksiin?

Kyllä. Sen muotoilu korostaa iskunkestävyyttä ja väsymissuorituskykyä sovelluksissa, joihin liittyy toistuvaa kiihdytystä, hidastamista, käynnistystä ja pysähtymistä.

Kuinka valitsen oikean mallin?

Ilmoita tarvittava kuorma, lineaarinen nopeus, iskun pituus, asennusmitat, toimintasuunta, käyttösuhde ja ympäristöolosuhteet. Nämä parametrit mahdollistavat sopivan halkaisijan, lyijyn, mutterin kokoonpanon ja yleisen spesifikaation arvioimisen.

Voiko palloruuvia räätälöidä?

Kyllä. Maitu tarjoaa räätälöityjä kokoonpanoja, jotka kattavat mittojen, johdon, suunnan, mutterin tyypin, pituuden ja muut vaatimukset erikoismateriaalinkäsittelylaitteille.

Mikä on takuuaika?

Valmistajan julkaisemat tuotetiedot määrittelevät 12 kuukauden takuuajan ei-ihmisperäisille laatuongelmille sovellettavien takuuehtojen mukaisesti.

Johtopäätös: oikean vaihteiston valinta automaattista käsittelyä varten

Hyvin valittu kuularuuvi voi vaikuttaa suoraan materiaalinkäsittelylaitteiden nopeuteen, sijoittelun tasaisuuteen, energiatehokkuuteen ja toiminnan vakauteen. C7 Large Lead Ball Screw materiaalinkäsittelyyn yhdistää suurilyijyisen voimansiirron C7-tarkkuuteen, erittäin lujaan rakenteeseen ja räätälöintimahdollisuuksiin automaattitrukeille, varaston pinoajille, käsittelyroboteille, nostolavalle ja automatisoiduille logistiikkalaitteille. Hankkeissa, jotka vaativat erityistä kuormitusta, nopeutta, iskua tai asennuskokoonpanoja, lue lisää materiaalinkäsittelyyn tarkoitetusta suuresta lyijypalloruuvista C7 taicoota meihin yhteyttähakemuksesi kanssa keskustellaksesi sopivasta ratkaisusta Maitun suunnittelutiimin kanssa.
