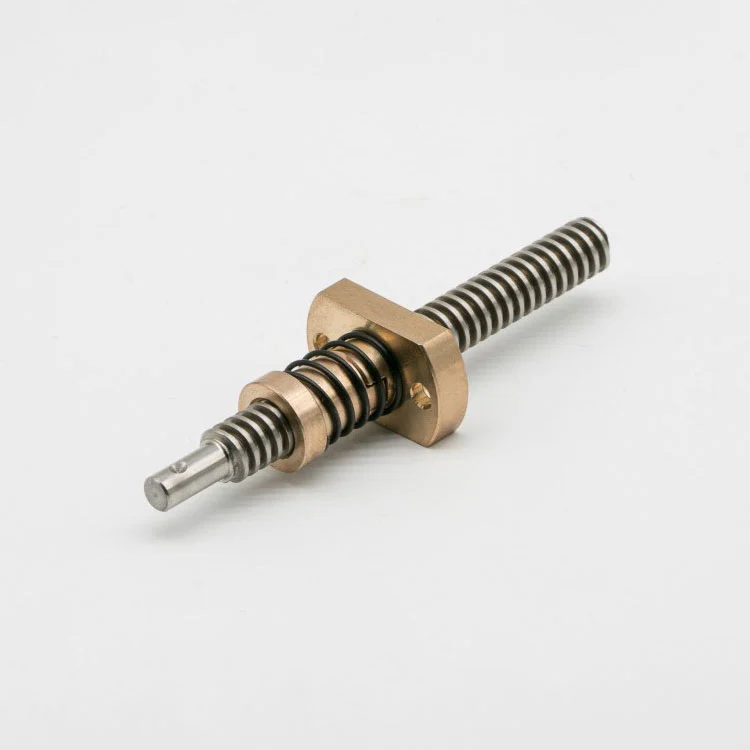

Jäykkyyttä estävä puolisuunnikkaan muotoinen mutteri lineaarisille toimilaitteille

Maitu tarjoaa korkealaatuisia ja kestäviä Anti-Backlash puolisuunnikasmuttereja lineaarisille toimilaitteille Kiinassa. Maitun tehdas tähtää erilaisten lineaaritoimilaitetyyppien (sähköiset lineaaritoimilaitteet, hydrauliset lineaaritoimilaitteet, pneumaattiset lineaaritoimilaitteet) yksilöllisiin tarpeisiin ja tarjoaa skenaariolähtöisiä räätälöintiratkaisuja. Lineaarisen toimilaitteen nimelliskuorman, edestakaisen taajuuden, iskualueen, työlämpötilan ja asennusrajapinnan koon mukaan voimme joustavasti mukauttaa avainparametreja, kuten puolisuunnikkaan muotoisen kierteen määritys (metrinen/tuumaa), mutterin kokonaiskoko, levyjousen esijännitysvoima, materiaalin valinta ja pintakäsittely.

Viitaten lineaarisen toimilaitteen johtoruuvien kahteen peruskokoonpanoon (pyörivä lyijyruuvi ja pyörivä mutteri), tuotteessa on universaali liitäntärakenne, joka on yhteensopiva yleisten lineaaritoimilaitteen voimansiirtokomponenttien kanssa, ja se voidaan koota suoraan erityyppisillä johtoruuveilla muuttamatta alkuperäistä toimilaitteen rakennetta, mikä parantaa huomattavasti laitteiden päivityksen ja huollon tehokkuutta.

Tuotteen tekniset tiedot

Huomautus: * tarkoittaa erityisiä tietoja, jotka voidaan mukauttaa lineaaritoimilaitteen tyypin, nimelliskuorman, edestakaisen taajuuden ja asennustilan mukaan. Voimme säätää joustavasti levyjousen esijännityksen voimaa ja kierteen tarkkuutta sekä noudattaa tiukasti GB/T 17587-2018 -standardia tuotannossa, jotta se vastaa eri lineaaristen toimilaitteiden korkeataajuisia edestakaisin liikkuvan ja vaihtelevan kuormituksen työskentelytarpeita varmistaen, että aksiaalista välystä ohjataan tehokkaasti ja voimansiirron tehokkuus säilyy, mikä on lineaarisen takaiskun vastaisen voimansiirron toimintaperiaatteen mukainen. Samanaikaisesti voimme tarjota sekä metrisiä että imperial-kierreasennusmuttereita tarpeidesi mukaan, mikä parantaa yhteensopivuutta entisestään.

Toiminnalliset kohokohdat ja lineaarisen toimilaitteen sovitusominaisuudet

1. Levyjousen komposiittiesijännitys, vakaa välyksen esto: Levyjousen komposiittiesijännityksen ydinrakenne yhdistettynä tarkkuushiottuun puolisuunnikkaan muotoiseen kierteeseen, eroaa aikaisempien tuotteiden jaetuista jousista ja kaksoisjoustavista O-rengasrakenteista, se toteuttaa tasaisen esijännitysvoiman jakautumisen, voi vakaasti ohjata aksiaalista välystä 0,0104 mm:n sisällä. aksiaalisen välyksen aiheuttama paikannuspoikkeama ja lähetyksen epävakaus lineaaristen toimilaitteiden suurtaajuisen edestakaisen liikkeen aikana, mikä varmistaa toimilaitteen tasaisen ja tarkan toiminnan.

2. Korkea väsymiskestävyys, joka mukautuu korkeataajuiseen edestakaisin: Kohdistaen lineaaristen toimilaitteiden suurtaajuiset edestakaisin liikeominaisuudet (jopa 15 jaksoa/min), levyjousi käyttää erittäin lujaa metalliseosmateriaalia, jolla on erinomainen väsymiskestävyys, joka kestää 20 000+ integroitua muodonmuutosta ilman vastavuoroista rakennetta. helppo käyttää, mikä varmistaa vakaan välyksenestokyvyn pitkäaikaisessa suurtaajuuskäytössä, mikä sopii erityisen hyvin lineaarisille toimilaitteille, jotka vaativat jatkuvaa ja vakaata toimintaa.

3. Vahva kantokyky, mukautuu vaihteleviin kuormiin: Lineaaritoimilaitteet kantavat usein vaihtelevia kuormia käytön aikana. Tämä vastaiskua estävä puolisuunnikasmutteri lineaarisille toimilaitteille on valmistettu erittäin lujasta kulutusta kestävästä materiaalista ja läpikäy tarkkuustyöstö, jolla on vahva staattinen ja dynaaminen kantavuus, joka kestää suuren aksiaalisen työntövoiman ja säteittäisen kuormituksen ilman muodonmuutoksia ja säilyttää vakaan voimansiirron myös kuormituksen muuttuessa, sopeutuen erilaisten käyttökohteiden ominaisuuksiin ja käyttöolosuhteisiin. puolisuunnikkaan muotoisten ruuvihissien ja muiden niihin liittyvien laitteiden vaatimukset.

4. Matala kitka ja korkea siirtotehokkuus: Kierteen pinta on käsitelty erityisellä voitelupinnoitteella, joka vähentää tehokkaasti mutterin ja lyijyruuvin välistä kitkakerrointa, kitkakerroin on alle 0,08, voimansiirron hyötysuhde on jopa 92% tai enemmän, mikä ei vain vähennä lineaaristen toimilaitteiden energiankulutusta, mutta myös vähentää tehokkuutta, joka aiheutuu ylikuumenemisesta toiminnan aikana, ja vähentää ylikuumenemista lineaarisesta toimilaitejärjestelmästä.

Suorituskykyparametrit ja tiukka laadunvalvonta

1. Toimilaitesuuntautunut materiaalivalinta: Valinnainen luja, kulutusta kestävä pronssiseos (korkea kantavuus, vahva väsymiskestävyys) ja vahvistettu tekninen muovi (kevyt, itsevoiteleva) materiaali. Niistä pronssiseos soveltuu raskaan kuormituksen lineaaritoimilaitteille (kuten teollisuushydrauliset lineaaritoimilaitteet, puolisuunnikkaan muotoiset lyijyruuvihissit) ja vahvistettu tekninen muovi soveltuu kevytkuormitettaviin suurtaajuisiin lineaarisiin toimilaitteisiin (kuten pienet sähköiset lineaaritoimilaitteet), jotka vastaavat täysin erilaisten lineaaristen toimilaitteiden kuormitus- ja liikevaatimuksia, sekä korkean suorituskyvyn materiaalivalinnan linjauksia. pähkinät.

2. Lineaarisen voimansiirron tarkkuusindikaattorit: Kierteen tarkkuus saavuttaa ISO 4 -tason, nousuvirhe on alle ±0,004 mm, sijainnin toistettavuus on ≤ ± 0,006 mm, välys on säädettävissä 0,004-0,01 mm:n sisällä, mikä on parempi kuin lineaarisen toimilaitteen yleinen lähetystarkkuus, joka varmistaa, että lineaarisen toimilaitteen lineaarinen asento, trapezoidal saavutetaan ja vakaa liike ja täyttää GB/T 17587-2018 -standardin tarkkuusvaatimukset.

3. Käyttöikä ja kestävyys: Pinnan kovettumisen ja korroosionestokäsittelyn jälkeen pinnan kovuus saavuttaa arvon HRC 56-60, kulumiskestävyys on 75% korkeampi kuin tavallisten puolisuunnikkaan muotoisten muttereiden ja käyttöikä voi olla yli 4,5 vuotta normaalikäytössä ja säännöllisessä huollossa, sopeutuen pitkän aikavälin jatkuvaan käyttötarpeeseen ja vähentämään lineaarisen taajuustoimilaitteiden kustannuksia, kestokykyä. puolisuunnikkaan muotoisten johtoruuvihissien ja muiden lineaaristen toimilaitteiden kanssa.

Maitun edut

1. Lineaariseen toimilaitteeseen keskittyvä T&K-kyky: T&K-tiimissämme on 8 vanhempaa insinööriä, joilla on yli 8 vuoden kokemus lineaarisesta voimansiirrosta ja lineaarisista toimilaitteiden komponenteista. He keskittyvät lineaaristen toimilaitteiden skenaarioiden vastaiskun estoteknologian tutkimukseen ja kehitykseen ja optimointiin, hallitsevat ydinteknologioita, kuten kiekkojousikomposiittien esijännityksen suunnittelun ja kierteen tarkkuuden hiontaan. Lineaarisille toimilaitteille lineaaristen toimilaitteiden korkeataajuisten edestakaisen ja muuttuvan kuormituksen ominaisuuksien mukaisesti, mikä varmistaa täydellisen mukautumisen erityyppisiin lineaarisiin toimilaitteisiin.

2. Standardoitu tuotanto ja tiukka testaus: Varustettu ammattimaisilla lineaarisilla toimilaitteen mutterin tuotantolinjoilla ja tarkkuustestauslaitteilla (kuten väsymistestauskoneella, voimansiirron tehokkuuden testauslaitteella), jokaiselle tuotteelle suoritetaan tiukka välyksen havaitseminen, väsymistesti, kantavuustesti ja korkean lämpötilan kestävyystesti ennen tehtaalta lähtöä GB/T 1718 ja 7 GB-/T 2018 ja 7 GB-/T 2018:n mukaisesti. 3098.1-2010 standardeja, joiden pätevyysaste on 100 %, mikä varmistaa, että jokainen mutteri täyttää lineaaristen toimilaitteiden korkean suorituskyvyn vaatimukset.

3. Rikas räätälöintikokemus lineaarisista toimilaitteista: Olemme tarjonneet räätälöityjä välyksenestoratkaisuja yli 2 900:lle lineaaristen toimilaitteiden valmistajalle ja käyttäjälle, jotka kattavat sähköiset, hydrauliset, pneumaattiset ja muun tyyppiset lineaariset toimilaitteet sekä puolisuunnikkaan muotoiset lyijyruuvin hissit.

4. Virallinen sertifiointi ja markkinoiden tunnustaminen: Läpäissyt ISO 9001 -laatujärjestelmän sertifioinnin, RoHS-ympäristösertifioinnin ja CE-sertifioinnin sekä useita patentteja, jotka liittyvät lineaaristen toimilaitteiden välyksenestovoimansiirtoteknologiaan, palvelevat kotimaisia ​​ja ulkomaisia ​​lineaaristen toimilaitteiden merkkejä, ja tuotteet ovat arvostettuja vakaudestaan, kestävyydestään ja voimansiirron tehokkuudestaan, erityisesti elimistössä.

Räätälöintiprosessi ja täyden palvelun tukijärjestelmä

1. Kysyntäviestintä ja järjestelmän muotoilu: Ammattitaitoinen tekninen tiimimme tarjoaa henkilökohtaista konsultaatiota, ymmärtää syvästi lineaarisen toimilaitteen tyypin, nimelliskuorman, edestakaisen taajuuden, iskualueen, työympäristön ja asennusrajapinnan vaatimukset ja muotoilee kohdennettuja räätälöintisuunnitelmia, mukaan lukien materiaalin valinta, levyjousen esijännitysvoiman säätö ja rakennesuunnittelu, ja viittaa tiukasti asiaankuuluviin kansallisiin standardeihin varmistaakseen Nuzoarckulashin täydellisen mukavuuden. lineaarinen toimilaite.

2. Näytekoetuotanto ja suorituskykytesti: Vahvistetun räätälöintisuunnitelman mukaan suoritamme 2D/3D-piirustussuunnittelun, suoritamme näytekoetuotantoa ja testaamme näytteen vastaavalla lineaarisella toimilaitteella varmistaaksemme välyksenestovaikutuksen, väsymiskestävyyden, voimansiirron tehokkuuden ja asennuksen yhteensopivuuden sekä säädämme ja optimoimme, kunnes se vastaa vaatimuksiasi ennen massatuotantoa, varmistaen, että tuote täyttää todelliset käyttötarpeet.

3. Pakkaus- ja kuljetussuojaus: Ota käyttöön törmäyksenesto-, kosteus- ja öljypakkaus, joka voi tehokkaasti estää tuotteen vaurioitumisen kuljetuksen aikana, välttää kierteen muodonmuutoksia ja levyjousivaurioita ja varmistaa, että tuotteen suorituskyky ei vaikuta sen saapuessa määränpäähän, mikä sopii erityisesti irtotavaratilausten pitkän matkan kuljetuksiin.

4. Tehokas toimitussitoumus: Tavallisia lineaarisiin toimimoottoreihin soveltuvia vakiomalleja on varastossa, toimitusaika 1-3 työpäivää; räätälöidyt tuotteet toimitetaan 7-11 työpäivän kuluessa, mikä lyhentää tehokkaasti lineaarisen toimilaitteen päivitys- ja huoltojaksoa ja varmistaa laitteiden normaalin toiminnan.

5. Myynnin jälkeinen palvelu ja tekninen opastus: Tarjoa 30 kuukauden laatutakuu, ammattiteknikot tarjoavat 24 tunnin online- ja paikan päällä teknistä tukea, ratkaisevat oikea-aikaisesti tuotteen asennus-, virheenkorjaus- ja käyttöongelmat; tarjota ilmainen vaihto, jos tuotteen laatuongelmia ilmenee takuuajan sisällä, ja säännöllisiä huolto-ohjeita pidentääksesi Lineaaristen toimilaitteiden ja lineaarisen toimilaitteen iskuja estävän puolisuunnikkaan mutterin käyttöikää.

Asennusopas ja päivittäisiä huoltovinkkejä

1. Asennusvaiheet: Puhdista ennen asennusta mutterin ja vastaavan johtoruuvin kierrepinta nukkaamattomalla kankaalla, joka on kastettu teollisuusvoiteluöljyyn, poistaaksesi pölyn, öljytahrat ja muut epäpuhtaudet, mikä varmistaa tiiviin niveltymisen ja vähentää alkukitkaa; asenna mutteri lyijyruuviin tasaisesti, vältä pakko-asennusta, säädä levyjousen esijännitysvoima lineaarisen toimilaitteen kuormituksen ja liikevaatimusten mukaan ja kiinnitä laippa tiukasti lineaaritoimilaitteen liikkuvaan osaan välttääksesi vaihteiston tarkkuuteen ja käyttöturvallisuuteen vaikuttavan löysän asennuksen, erityisesti puolisuunnikkaan johtoruuvin hissiin liittyvissä asennuksissa.

2. Säännöllinen huolto: On suositeltavaa tarkistaa välys, levyjousen tila ja kierteiden puhtaus 3 kuukauden välein (säädä edestakaisen taajuuden mukaan); Jos havaitset pöly- tai öljytahroja, puhdista ne ajoissa; lisää pieni määrä korkeita lämpötiloja kestävää voiteluöljyä 5 kuukauden välein kitkan vähentämiseksi, kierteen ja levyjousen suojaamiseksi ja pitkän aikavälin vakaan toiminnan varmistamiseksi, mikä edistää lineaarisen toimilaitteen siirtotehokkuuden ylläpitämistä.

3. Varastointivaatimukset: Säilytä puhtaassa, kuivassa ja hyvin ilmastoidussa ympäristössä (lämpötila 8-22 ℃, kosteus ≤ 40 %), vältä kosketusta korkeiden lämpötilojen, syövyttävien aineiden ja terävien esineiden kanssa, vältä kierteiden muodonmuutoksia, kiekkojen jousien väsymistä ja pintavaurioita sekä varmista Anti-Backlash Trapezoidal Act -laitteen takaiskun estokyky, joka on erityisen tärkeä pitkäaikainen varastointi. osat.

4. Käyttöä koskevat varotoimet: Vältä lineaarisen toimilaitteen käytön aikana liiallista kuormitusta, voimakasta käynnistystä ja pysähtymistä, äläkä pura mutteria halutessasi estääksesi levyjousen ja kierrerakenteen vaurioitumisen. vältä vieraiden esineiden pääsyä kierreväliin, jotta estetään voimansiirron jumiutuminen ja lineaarisen toimilaitteen vaurioituminen; tarkista itselukittuvuus säännöllisesti käyttöturvallisuuden varmistamiseksi, erityisesti puolisuunnikkaan muotoisten johtoruuvin hissien skenaarioissa.

Sovellettavat lineaariset toimilaitteet ja sovellusskenaariot

1. Sähköiset lineaariset toimilaitteet: Soveltuvat pieniin ja keskikokoisiin sähköisiin lineaarisiin toimilaitteisiin (kuten teollisuuden sähköiset työntötangot, lineaariset toimimoottorit), jotka tehokkaasti eliminoivat aksiaalisen välyksen, varmistavat vakaan liikkeen ja tarkan paikantamisen, ja sopivat automatisoituihin tuotantolinjoihin, älykkäisiin laitteisiin, lääketieteellisiin laitteisiin ja muihin skenaarioihin sekä sovitukseen tarkkuusruuvin vaihteiston kanssa.

2. Hydrauliset ja pneumaattiset lineaariset toimilaitteet: Soveltuvat raskaan kuormituksen hydraulisille ja pneumaattisille lineaarisille toimilaitteille (kuten hydraulisylintereille, pneumaattisille sylintereille lineaarisilla voimansiirtomekanismeilla), joilla on vahva kantavuus ja väsymiskestävyys, jotka mukautuvat suurten kuormien ja korkeataajuisten laivanrakennusteollisuuden ominaisuuksiin, tällaisten toimilaitteiden, koneiston ja muiden toimilaitteiden metallurgisiin työominaisuuksiin kentät.

3. Teolliset lineaaritoimilaitteet: Soveltuu automatisoidussa tuotannossa käytettäviin teollisuuskäyttöön tarkoitettuihin lineaarisiin toimilaitteisiin, kuten lineaarisiin syöttötoimilaitteisiin, lineaarisiin nostotoimilaitteisiin ja puolisuunnikkaan muotoisiin lyijyruuvinostimiin, joilla on vakaa välyksenestokyky ja korkea siirtotehokkuus, mikä varmistaa tuotantotoimintojen johdonmukaisuuden ja vakauden, parantaa tuotannon tehokkuutta ja tuotteiden laatua sekä täyttää vakausvaatimukset.

4. Erityiset lineaariset toimilaitteet: Soveltuvat erityisille lineaarisille toimilaitteille (kuten korkean lämpötilan lineaaritoimilaitteille, ulkokäyttöisille lineaarisille toimilaitteille), joilla on vahva ympäristön sopeutumiskyky ja korroosionkestävyys, sopeutuvat ankariin työympäristöihin ja soveltuvat ilmailuteollisuuteen, autoteollisuuteen, ulkolaitteisiin ja muilla aloilla sekä erikoiskäyttöisiin puolisuunnikkaan muotoisiin lyijyruuvihisseihin.

UKK ja ammattimainen tekninen tuki

1. Mitä eroa on tällä tuotteella ja aiemmilla välyksenestoisilla trapetsimuttereilla?

3D-tulostinversio käyttää jaetun jousen esijännitysrakennetta, joka keskittyy kustannustehokkuuteen ja helppoon ylläpitoon; paikannusjärjestelmän versiossa on kaksinkertainen elastinen O-renkaan esijännitys, joka keskittyy korkeaan tarkkuuteen ja pitkäaikaiseen vakauteen; Tämä vastaiskua estävä puolisuunnikasmutteri lineaarisille toimilaitteille käyttää levyjousikomposiittia esijännitysrakennetta, joka keskittyy väsymiskestävyyteen ja suurtaajuiseen edestakaisin sopeutumiseen, joka on erityisesti suunniteltu lineaaristen toimilaitteiden korkeataajuisiin edestakaisin liikkuviin ja vaihteleviin kuormitusominaisuuksiin, ja se on paremmin linjassa trapetsoittimien ruuvin ja muiden lyijylaitteiden työvaatimusten kanssa.

2. Voidaanko tämä tuote sovittaa nykyisen lineaaritoimilaitteeni johtoruuviin?

Kyllä, vakiomallimme ovat yhteensopivia lineaarisissa toimilaitteissa käytettävien tavanomaisten puolisuunnikkaan muotoisten johtoruuvien kanssa, ja voimme myös mukauttaa kierremäärittelyn ja mutterin koon lyijyruuviparametreidesi mukaan ja tarjota sekä metrisiä että imperial-kierrevaihtoehtoja, mikä varmistaa suoran asennuksen muuttamatta alkuperäistä toimilaitteen rakennetta ja sovittaa yhteen lineaarisen toimilaitteen johtoruuvien (pyörivän johdinruuvin) kaksi peruskokoonpanoa.

3. Kuinka säätää levyjousen esijännitysvoima vastaamaan erilaisia ​​työolosuhteita?

Tuote on suunniteltu säädettävällä esijännitysrakenteella, jolla voidaan joustavasti säätää kiekkojousen puristusastetta lineaarisen toimilaitteen kuormituksen, edestakaisen taajuuden ja asennon tarkkuusvaatimusten mukaan, tasapainottaa välyksenestovaikutusta ja voimansiirron tasaisuutta sekä mukautua lineaaristen toimilaitteiden ja puolisuunnikkaan muotoisten lyijyruuvihissien erilaisiin työolosuhteisiin.

4. Kuinka arvioida, onko mutterin vastaiskua estävä vaikutus normaali käytön aikana?

Käynnistä lineaarinen toimilaite asennuksen jälkeen normaalilla nopeudella ja tarkkaile, onko liikettä tai epänormaalia ääntä. käytä tarkkuusmittauslaitetta paikannustoistettavuuden havaitsemiseen, jos toistettavuusvirhe on ±0,006 mm:n sisällä, se osoittaa, että välyksenestovaikutus on normaali ja tuote täyttää GB/T 17587-2018 -standardin tarkkuusvaatimukset.

5. Mikä on levyjousen käyttöikä?

Levyjousi käyttää erittäin lujaa väsymistä kestävää metalliseosmateriaalia, joka voi säilyttää vakaan suorituskyvyn yli 4,5 vuoden ajan normaalikäytössä ja suurtaajuisella edestakaisella liikkeellä, ja se voidaan vaihtaa itsenäisesti kuluneena, mikä on kätevää ja nopeaa ja vähentää lineaarisen toimilaitteen ja puolisuunnikkaan muotoisen johtoruuvin huoltokustannuksia.

6. Tarjoatko teknistä tukea lineaaristen toimilaitteiden massatilauksille?

Kyllä, joukkotilauksissa lähetämme ammattiteknikot tarjoamaan paikan päällä asennus-, virheenkorjaus- ja huolto-ohjeita sekä yksityiskohtaisia ​​asennus- ja huolto-ohjeita, jotka ovat asiaankuuluvien kansallisten standardien mukaisia. Näin varmistetaan, että iskuja estävä puolisuunnikasmutteri lineaarisille toimilaitteille voi toistaa parhaan mahdollisen välyksen eston ja voimansiirron lineaarisissa lyijyruuvitoimilaitteissasi ja trapetsoinnissasi.
