Kuinka Ultra Precision Lineaari -ohjaimet voivat parantaa tarkkuutta, vakautta ja luotettavuutta nykyaikaisissa liikejärjestelmissä

Artikkelin tiivistelmä: Ultra Precision Lineaariohjaimetovat välttämättömiä liikejärjestelmille, jotka vaativat poikkeuksellisen tarkkaa paikannusta, tasaista liikettä, suurta jäykkyyttä ja pitkäaikaista toistettavuutta. Puolijohdelaitteista ja tarkkuustyöstökoneista robotiikkaan ja lääketieteellisiin laitteisiin oikea lineaariohjain voi vaikuttaa suoraan koneistuksen laatuun, laitteiden vakauteen ja käyttökustannuksiin. Tässä artikkelissa kerrotaan, kuinka erittäin tarkat ohjaimet toimivat, mitkä tekniset tiedot ovat tärkeimpiä, miten tarkkuusluokkia verrataan keskenään ja mitä ostajien tulee ottaa huomioon valitessaan luotettavaa ratkaisua ammattimaiselta valmistajalta, kuten esim.Maitu.

Sisällysluettelo

• Miksi Ultra Precision lineaariohjaimet ovat tärkeitä?
• Mitkä tekniset ominaisuudet määrittelevät tehokkaan lineaarisen ohjaimen?
• Miten tarkkuusarvosanat ja toleranssit vaikuttavat suorituskykyyn?
• Mitkä materiaalit ja pintakäsittelyt tukevat pitkän aikavälin tarkkuutta?
• Missä erittäin tarkkoja lineaarisia ohjaimia käytetään yleisesti?
• Kuinka sinun pitäisi valita oikea lineaarinen opas?
• Mitä laadunvalvontaa ostajien tulisi odottaa?
• Usein kysytyt kysymykset
• Viimeisiä ajatuksia

Miksi Ultra Precision lineaariohjaimet ovat tärkeitä?

Nykyaikaisessa automaatiossa lineaarinen liike ei ole enää vain komponentin siirtämistä pisteestä A pisteeseen B. Puolijohteiden valmistus, tarkkuustarkastus, CNC-työstö, robotiikka ja lääketieteelliset laitteet vaativat usein toistettavaa liikettä erittäin pienillä poikkeamilla. Näissä sovelluksissa jopa muutaman mikrometrin geometrinen virhe voi vaikuttaa tuotteen laatuun, kokoonpanotarkkuuteen tai mittaustuloksiin.

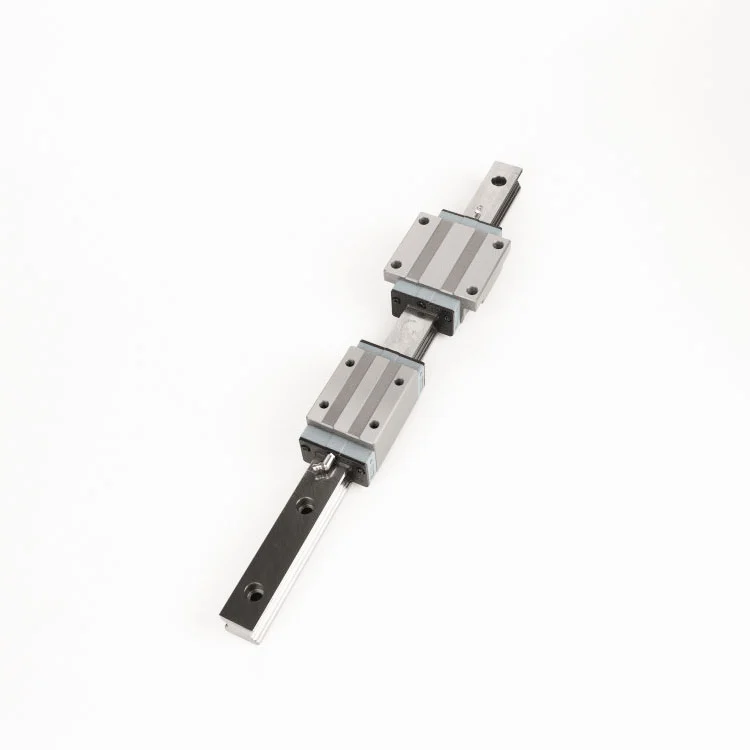

Ultra Precision Lineaariohjaimet -ohjaimet tarjoavat ohjatun rullausliikkeen ohjauskiskon ja vaunun välillä. Niiden optimoitu juoksuradan geometria, huolellisesti hiotut asennuspinnat ja valvotut valmistustoleranssit auttavat minimoimaan ei-toivotun tärinän, asennon vaihtelun ja mekaanisen välyksen.

Maitu kehittää lineaariliiketuotteita vaativiin teollisiin sovelluksiin ja hänellä on yli 12 vuoden kokemus tarkkuuskomponenttien valmistuksesta ja niihin liittyvistä ratkaisuista. Sen erittäin tarkat ohjaimet on suunniteltu jäykkyyden, mittojen yhtenäisyyden, kuormituksen suorituskyvyn ja pitkän aikavälin luotettavuuden ympärille, joten ne sopivat järjestelmiin, joissa tavalliset lineaariohjaimet eivät välttämättä tarjoa riittävää tarkkuutta.

Erittäin tarkan ohjaimen arvo ei siis rajoitu sen mittatoleranssiin. Se on geometrisen tarkkuuden, materiaalin ominaisuuksien, esijännityksen, asennuksen laadun, voitelun, tiivistyksen ja laaduntarkastuksen yhdistelmä, joka määrittää todellisen liikkeen suorituskyvyn.

Mitkä tekniset ominaisuudet määrittelevät tehokkaan lineaarisen ohjaimen?

Tarkkuuslineaarinen ohjain tulee arvioida kokonaisena liikekomponenttina eikä yksittäisenä tarkkuuslukuna. Useat tekniset ominaisuudet määrittävät sen suorituskyvyn yhdessä.

Nelipistekontakti ja kuormanjako

Optimoitu ratarakenne voi jakaa kuormituksen useisiin kosketuspisteisiin. Tämä auttaa ohjainta käsittelemään radiaalisia voimia, sivuttaisvoimia ja momenttikuormia tehokkaammin erityisesti moniakselisissa laitteissa.

Tarkkuushiotut pinnat

Maadoitusradat ja asennuspinnat helpottavat vaunun liikkumista ja parantavat mittojen yhtenäisyyttä. Maitu määrittelee huipputarkkuussarjaansa maaradat, joiden pintakäsittely on noin Ra 0,4–0,8 μm.

Korkea jäykkyys

Jäykkyys tulee erityisen tärkeäksi, kun ohjain tukee raskaita työkaluja, leikkausvoimia, tarkastusmoduuleja tai moniakselisia mekanismeja. Jäykkä ohjausrata voi auttaa vähentämään muodonmuutoksia ja ylläpitämään asennon vakautta työkuormituksen alaisena.

Luotettava tiivistys ja voitelu

Lineaarisissa liikejärjestelmissä kontaminaatio on suuri huolenaihe. Integroidut usean labyrintin tiivisteet voivat auttaa estämään epäpuhtauksien pääsyn vierintäelementteihin ja kulkureitteihin. Valinnaiset voiteluratkaisut voivat vähentää huoltotarvetta entisestään pitkän käytön aikana.

• Vakaa ja tasainen lineaarinen liike
• Suuri kuormitus ja momenttikuormituskyky
• Vähentynyt tärinä matkan aikana
• Hallittu asennus- ja käyntitarkkuus
• Suojaus pölyltä ja ulkoisilta epäpuhtauksilta
• Pidemmät huoltovälit oikein voideltuna

Miten tarkkuusarvosanat ja toleranssit vaikuttavat suorituskykyyn?

Tarkkuusaste määrittää, kuinka tiukasti kriittisiä mittoja ja geometrisia ominaisuuksia valvotaan. Useita yhdensuuntaisia ​​kiskoja tai koordinoituja akseleita koskevissa sovelluksissa ohjauskäytävien välinen johdonmukaisuus on erityisen tärkeää, koska pieniä mittaeroja voi kertyä asennuksen ja käytön aikana.

Esimerkiksi Maitun tuotantotiedoissa on useita tarkkuuslaatuja, mukaan lukien N, H, P, SP ja UP. UP-luokka edustaa listatun alueen korkeinta tarkkuusluokkaa.

Huomautus: Esitetyt arvot ovat tuotantoparametreja korkeus- ja leveysvaralle (△K ja △W), ja ne tulee arvioida yhdessä ohjeiden konfiguraation ja sovellusvaatimusten kanssa.

Synkronoitua liikettä vaativissa järjestelmissä korkeamman tarkkuuden valitseminen voi parantaa mittojen yhdenmukaisuutta. Korkein laatu ei kuitenkaan ole automaattisesti paras valinta jokaiselle koneelle. Ostajien tulee tasapainottaa vaadittu tarkkuus, kuormitus, kiskon pituus, asennusolosuhteet, käyttöympäristö ja projektin kokonaiskustannukset.

Mitkä materiaalit ja pintakäsittelyt tukevat pitkän aikavälin tarkkuutta?

Materiaalin valinta vaikuttaa suoraan kovuuteen, kulutuskestävyyteen, mittojen vakauteen ja käyttöikään. Hiilipitoista kromia sisältävää terästä, kuten SUJ2-ekvivalenttia materiaalia, käytetään laajalti vaativiin vierintäkomponentteihin, koska se voi saavuttaa korkean kovuuden asianmukaisen lämpökäsittelyn jälkeen.

Maitun ultratarkkuus lineaariohjainsarjassa käytetään korkeahiilistä kromiterästä, jonka kovuus on noin 58–62 HRC. Tarkkuushiotut radat ja kontrolloitu lämpökäsittely auttavat luomaan vakaan kosketuspinnan jatkuvaa käyttöä varten.

Käyttöympäristöstä riippuen voidaan harkita myös pintakäsittelyjä. Musta oksidi ja kemiallinen nikkelipinnoitus voivat tarjota lisäsuojaa pinnalle ja voivat olla hyödyllisiä, kun korroosionkestävyys tai ympäristön kestävyys on tärkeä näkökohta.

• Pohjamateriaali:Korkeahiilinen kromilaakeroitu teräs
• Kovuus:Noin 58-62 HRC
• Kilparadan maali:Noin Ra 0,4–0,8 μm
• Valinnainen suojaus:Musta oksidi tai kemiallinen nikkelipinnoitus

Missä erittäin tarkkoja lineaarisia ohjaimia käytetään yleisesti?

Mitä tiukemmat liikevaatimukset ovat, sitä suurempi on erittäin tarkan ohjaimen potentiaalinen arvo. Nämä komponentit ovat erityisen tärkeitä, kun laitteiden on säilytettävä toistettava asento käsitellessään jatkuvaa liikettä tai ulkoisia kuormia.

Puolijohdelaitteet

Kiekkojen käsittely-, tarkastus-, annostelu- ja pakkauslaitteet voivat vaatia erittäin hallittua liikettä. Vakaa lineaarinen ohjaus auttaa paikannusjärjestelmiä säilyttämään toistettavuuden ja vähentämään ei-toivottua tärinää.

Tarkkuustyöstökoneet

CNC ja muut erittäin tarkat työstölaitteet ovat riippuvaisia ​​jäykistä liikekomponenteista, jotka tukevat leikkaustarkkuutta ja toistettavaa työkalun sijoittelua.

Teollisuusrobotiikka

Lineaariset akselit, joita käytetään robottijärjestelmien kanssa, voivat joutua muuttuviin kuormiin ja monimutkaisiin liikekuvioihin. Vahva momenttikuormituskapasiteetti voi auttaa ylläpitämään vakautta moniakselisissa kokoonpanoissa.

Tarkkuusmittauslaitteet

Mittalaitteet ovat erityisen herkkiä mekaanisille poikkeamille. Tasainen liike ja kontrolloidut geometriset toleranssit voivat auttaa vähentämään mekaanisia mittausvirheiden lähteitä.

Lääketieteelliset laitteet

Lääketieteellinen valmistus ja tarkkuusinstrumentit vaativat usein luotettavaa sijoittelua, hallittua liikettä ja asianmukaista pintasuojausta. Oppaiden valinnassa tulee ottaa huomioon sekä mekaaninen suorituskyky että ympäristövaatimukset.

Kuinka sinun pitäisi valita oikea lineaarinen opas?

Ohjausradan valinta pelkästään sen mainostetun tarkkuusluokan perusteella voi johtaa sopimattomaan suunnitteluun. Parempi tapa on arvioida koko toimintaympäristö ja mekaaniset vaatimukset.

1. Määritä vaadittu paikannustarkkuus:Määritä tavoitetarkkuus, toistettavuus ja sallittu geometrinen poikkeama.
2. Laske staattiset ja dynaamiset kuormat:Harkitse hyötykuormaa, kiihtyvyyttä, leikkausvoimaa, momenttikuormia ja kuorman jakautumista.
3. Tarkista kiskon pituus:Pidemmillä kiskoilla voi olla erilaiset toleranssivaatimukset, joten pituus ja tarkkuusarvo tulee arvioida yhdessä.
4. Arvioi ympäristöolosuhteet:Ota huomioon pöly, kosteus, lämpötila, syövyttäviä aineita ja puhdastilavaatimukset.
5. Valitse sopiva voitelu:Oikea voitelu on välttämätöntä kitkan vähentämiseksi ja tasaisen vierintäkyvyn ylläpitämiseksi.
6. Varmista asennuksen tarkkuus:Edes erittäin tarkka ohjain ei voi kompensoida väärin koneistettua tai huonosti kohdistettua asennuspintaa.
7. Pyydä tarkastusasiakirjat:Tekniset tarkastusraportit tarjoavat hyödyllistä näyttöä siitä, että toimitetut komponentit ovat sovittujen eritelmien mukaisia.

Hankkeissa, joissa on vaativia vaatimuksia, insinöörien tulee ottaa huomioon myös vaunun kokoonpano, esijännitys, asennustapa, kiskon yhdensuuntaisuus, käyttöjärjestelmän vuorovaikutus ja odotettu huoltojakso ennen määrittelyn viimeistelyä.

Mitä laadunvalvontaa ostajien tulisi odottaa?

Tarkkuuskomponentit vaativat mitattavaa laadunvalvontaa pelkän visuaalisen tarkastuksen sijaan. Ammattimaisella toimittajalla tulee olla prosesseja, jotka kattavat raaka-aineet, lämpökäsittelyn, jauhamisen, mittojen tarkastuksen, ajon suorituskyvyn ja lopputarkastuksen.

Maitu kertoo, että sen valmistusprosessissa käytetään ERP-pohjaista laadun jäljitettävyyttä korkeahiilisen kromilaakeroidun teräksen varastoinnista lämpökäsittelyyn, tarkkuushiontaan ja lopputarkastukseen. Sen ohjauskäytäville suoritetaan myös profiilin projisointi, meluarviointi ja kuormitustarkistus, ja tarkastusasiakirjat toimitetaan tilauksiin.

Tämä lähestymistapa on tärkeä OEM-valmistajille ja suunnittelutiimeille, koska jäljitettävät tarkastustiedot voivat tukea tulevaa laadunvalvontaa, projektidokumentaatiota ja pitkäaikaisia ​​huoltopäätöksiä.

Maitu raportoi myös yli 16 000 tarkkuuslyijyruuvien ja lineaarikomponenttien spesifikaatiota, jotka on kehitetty sen Suzhoun toimintansa alkamisen jälkeen, sekä kokemusta yli 5 000 maailmanlaajuisen asiakkaan palvelemisesta. Sen tuotantoresursseihin kuuluu Suzhoun ja Dongguanin tilat, jotka tukevat sekä pienten määrien vaatimuksia että suurempia tuotantotilauksia.

Usein kysytyt kysymykset

Mitä ovat Ultra Precision Lineaari -ohjaimet?

Ultra Precision Lineaariohjaimet ovat erittäin tarkkoja lineaarisia liikekomponentteja, jotka on suunniteltu sovelluksiin, jotka vaativat hallittua paikantamista, tasaista liikettä, suurta jäykkyyttä ja yhdenmukaisia ​​geometrisia toleransseja. Niitä käytetään yleisesti puolijohdelaitteessa, tarkkuustyöstökoneissa, robotiikassa, mittalaitteissa ja lääketieteellisessä valmistuksessa.

Mikä tekee UP-luokan lineaariohjaimista erilaisen kuin vakiolaatuiset?

UP-luokan johteet valmistetaan tiukemmilla mittavarailla kuin standardilajit. Esimerkiksi Maitun luetellut tuotantoparametrit osoittavat 2 μm △H- ja △W-varaa UP-luokan kiskoille, joiden pituus on enintään 500 mm. Lajuuden todellinen soveltuvuus riippuu koko koneen suunnittelusta ja vaaditusta tarkkuudesta.

Mitä materiaalia käytetään yleisesti erittäin tarkoissa lineaarisissa ohjaimissa?

Hiilipitoinen kromilaakeriteräs valitaan yleisesti vaativiin lineaarisiin liikesovelluksiin, koska sillä saavutetaan korkea kovuus ja kulutuskestävyys lämpökäsittelyn jälkeen. Maitu määrittelee ultratarkkuussarjaansa SUJ2:ta vastaavan materiaalin, jonka kovuus on noin 58–62 HRC.

Miten lineaariohjaimen käyttöikää voidaan pidentää?

Oikea asennus, asianmukainen esijännitys, sopiva voitelu, kontaminaatioiden hallinta, oikea kuorman jakautuminen ja säännöllinen tarkastus pidentävät käyttöikää. Tiivistetyt ohjaimet ja sopivat pintakäsittelyt voivat tarjota lisäsuojaa haastavissa käyttöympäristöissä.

Soveltuvatko erittäin tarkat ohjaimet puhdastila- tai puolijohdesovelluksiin?

Ne voivat olla sopivia, kun ohjainkokoonpano, voitelu, tiivistys, pintakäsittely ja puhtausvaatimukset on sovitettu oikein käyttökohteeseen. Herkissä ympäristöissä ostajien tulee keskustella materiaali-, pinnoite-, voitelu-, hiukkastorjunta- ja tarkastusvaatimuksista toimittajan kanssa ennen tilaamista.

Viimeisiä ajatuksia

Ultra Precision Lineaariohjaimet -ohjaimilla on kriittinen rooli sovelluksissa, joissa liikkeen tarkkuus, jäykkyys, toistettavuus ja luotettavuus vaikuttavat suoraan laitteiden suorituskykyyn. Oikean ratkaisun valitseminen vaatii muutakin kuin nimellisten tarkkuuslaatujen vertailua. Materiaalin laatu, ajoradan viimeistely, kuorman jakautuminen, tiivistys, voitelu, asennusolosuhteet, tarkastusmenettelyt ja käyttövaatimukset on otettava huomioon yhdessä.

Yli 12 vuoden kokemuksella tarkkuuslineaarisesta liiketeknologiasta, laajasta tuotevalikoimasta, yksityiskohtaisista tuotantoparametreista ja jäljitettävistä laadunvalvontaprosesseistaan ​​Maitu tarjoaa lineaarisia ohjausratkaisuja vaativiin teollisiin sovelluksiin. Jos arvioit CNC-laitteiden, puolijohdekoneiden, robotiikan, tarkkuusmittausten tai lääketieteellisen valmistuksen oppaita, lue lisää Ultra Precision Linear Guidesista jaota meihin yhteyttäkeskustellaksesi tarkkuudestasi, kuormastasi, kiskon pituudesta, ympäristöstä ja räätälöintivaatimuksistasi.
