Abstrakti
A Puolisuunnikkaan muotoinen ruuvimutterinäyttää yksinkertaiselta – kunnes koneesi alkaa täristä, ajautua pois paikaltaan tai kuluu paljon odotettua aikaisemmin. Jos olet koskaan käsitellyt vastaiskua, joka pilaa toistettavuuden, vinkumista/melua kuormituksen aikana, tahmeaa liikettä, toistuvaa uudelleenvoitelua tai pölyn ja roskien aiheuttamia lankavaurioita, perimmäinen syy on usein mutterin valinta (materiaali, istuvuus, geometria ja asennustapa), ei ruuvi yksin.
Tämä opas erittelee todelliset päätöskohdat – kuormitus, nopeus, tarkkuus, ympäristö, asennustyyli ja huolto-odotukset – jotta voit valita mutteri, joka toimii sovelluksesi tarvitsemalla tavalla. Löydät myös käytännöllisen vertailutaulukon, asennusvinkkejä, jotka estävät ennenaikaisen vian, ja lyhyt FAQ, jonka avulla voit kirjoittaa puhtaan, ostovalmiin tekniset tiedot.
Outline
- Yleiset vikatilat ja niiden aiheuttamat kipupisteet
- Kuinka puolisuunnikkaan muotoinen mutteri käyttäytyy verrattuna muihin liikevaihtoehtoihin
- Valinnan tarkistuslista, jota voit käyttää ennen tilauksen tekemistä
- Materiaali- ja suunnitteluvaihtoehdot (mukaan lukien välyksen esto ja öljyttömät vaihtoehdot)
- Mutterin muototekijät ja asennusrajoitukset
- Käyttöikää pidentävät asennus- ja huoltotavat
- Kun mukautetut mutterit ovat järkevämpiä kuin "riittävän lähellä" vakioosat
- UKK ja nopea tekninen malli
Sisällysluettelo
- Siellä missä puolisuunnikkaan muotoiset mutterit yleensä epäonnistuvat todellisissa koneissa
- Mitä puolisuunnikkaan muotoinen ruuvimutteri todella tekee liikejärjestelmässä
- Käytännön valintalista
- Materiaali- ja suunnitteluvaihtoehtoja verrataan
- Mutterien muodot ja asennustavat
- Vastaisku, tarkkuus ja toistettavuus
- Asennusvinkkejä, jotka estävät ennenaikaisen kulumisen
- Ylläpito ja eliniän pidentäminen
- Kun tavalliset mutterit eivät toimi ja räätälöinti kannattaa
- FAQ
Siellä missä puolisuunnikkaan muotoiset mutterit yleensä epäonnistuvat todellisissa koneissa
Useimmat ostajat eivät aloita ostoksia aPuolisuunnikkaan muotoinen ruuvimutterikoska heillä on tylsää. Ne alkavat, koska jotain sattuu: romumäärä nousee, huoltoaika räjähtää tai liike "tuntuu väärältä". Tässä ovat yleisimmät kipukohdat ja niiden takana olevat asiat.
- Vastaisku, joka pilaa sijoittelun:Mutterin ja ruuvin välinen välys on liian suuri tarkkuustarpeisiisi tai suunnittelusta puuttuu esijännitys. Tämä näkyy epäröimisenä suunnan vaihtamisen yhteydessä, epäjohdonmukaisena suuntauksena tai ajautumana toistuvissa jaksoissa.
- Melu, tärinä ja "puhina":Usein syynä on kohdistusvirhe, sivukuormitus, huono asennusjäykkyys tai materiaalipari, joka lisää kitkaa. Joskus syytetään ruuvia, mutta mutterin sovitus ja asennus ovat usein todellinen syyllinen.
- Nopea kuluminen tai lankavaurio:Hankaavaa pölyä, riittämätöntä voitelua, väärää materiaalia kuormalle tai käyttöjakso, joka tuottaa lämpöä. Jos mutterisi kuluu kuin pyyhekumi, se saattaa toimia laakerina tai ohjaimena (ja sen ei pitäisi olla).
- Tarttuva tai epätasainen liike:Likaantuminen, räjähdys (metalli-metalli-ongelmat), muodonmuutos kuormituksen alaisena tai lämpölaajenemisvaikutukset. Se, mikä tuntuu "huonolta koneistukselta", voi yksinkertaisesti olla ristiriita mutterin materiaalin ja käyttöympäristön välillä.
- Liikaa huoltoa:Jos sovelluksesi ei kestä toistuvaa uudelleenvoitelua, haluat öljyttömän/itsevoitelevan mallin tai suunniteltuja polymeerejä, jotka vähentävät kitkaa ja houkuttelevat vähemmän roskia.
Tärkeä huomio: mutterin valitseminen ei merkitse "kierteeseen sopivan mutterin löytämistä" vaan enemmän suorituskyvyn sovittamista järjestelmääsi realiteetit – kuormareitti, ohjaimet, asennus, lämpö ja saastuminen.
Mitä puolisuunnikkaan muotoinen ruuvimutteri todella tekee liikejärjestelmässä
A Puolisuunnikkaan muotoinen ruuvimutterion käyttöliittymä, joka muuntaa ruuvin pyörimisen lineaariseksi liikkeeksi (tai päinvastoin). Käytännössä siitä tulee myös kitkarajapinta, kulumiskomponentti ja – jos malliasi ei ole kunnolla tuettu – sivukuormituksen "uhri".
Puolisuunnikkaan muotoisia kierrejärjestelmiä käytetään laajalti, koska ne ovat kestäviä, kustannustehokkaita ja sietävät monia teollisuusolosuhteita. Kierrättäviin kuularuuvikokoonpanoihin verrattuna puolisuunnikkaan muotoiset järjestelmät tarjoavat yleensä suuremman ominaiskitkan (mikä voi olla hyödyllistä itselukittuva käyttäytyminen joissakin pystysuorassa kuormituksessa), mutta alhaisempi mekaaninen hyötysuhde suurilla nopeuksilla. Se ei ole "hyvää" tai "huonoa" - se on muotoilun kompromissi.
Jos koneesi tarvitsee kohtuullista nopeutta, vakaata kantavuutta ja yksinkertaista huollettavuutta, puolisuunnikkaan muotoinen mutteriratkaisu on usein erinomainen suunnittelun valinta – varsinkin kun valitset oikean materiaalin, sisällytät tarvittaessa vastaiskustrategian ja asennat sen oikein.
Käytännön valintalista
Käytä tätä tarkistuslistaa ennen tarjouksen pyytämistä tai tilauksen tekemistä. Se estää yleisimmän (ja kalliin) yhteensopimattomuuden: "sopivan" mutterin ostamisen mutta toimii huonosti.
- Lataustyyppi:vain aksiaalisesti vai kohdistaako järjestelmäsi vahingossa sivukuormitusta? (Sivukuorma tulee käsitellä ohjaimilla/laakereilla.)
- Käyttömäärä ja nopeus:satunnaista säätöä, jatkuvaa pyöräilyä tai lämpöä rakentavaa nopeaa ajoa?
- Tarkkuusvaatimukset:onko vakiovälys hyväksyttävä vai tarvitsetko vastaiskun estoratkaisun johdonmukaiseen peruutuskäyttäytymiseen?
- Ympäristö:pöly, lastut, kosteus, pesu, puhdastilaa muistuttavat hygieniavaatimukset, kemikaalit tai lämpötilan vaihtelut?
- Voitelupolitiikka:voitko rasvata säännöllisesti vai tarvitsetko vähän huoltoa vaativaa / öljytöntä lähestymistapaa?
- Asennusrajoitukset:laippakiinnitys, lohkokiinnitys, kompakti kirjekuori tai leveä runko, joka vastustaa pyörimistä?
- Melu ja tunne:haluatko "hiljaisen ja tasaisen" liikekokemuksen (usein polymeeri- tai optimoitu komposiittivalinta)?
- Palvelustrategia:haluatko mutterin vaihdettavan kuluvan osan (yleinen) vai pidemmän käyttöiän laadukkaan materiaalin?
Jos osaat vastata näihin kysymyksiin selkeästi, toimittajasi voi suositella oikeaa kierresovitusta, mutterin geometriaa ja materiaaliparia huomattavasti harvemmalla iteraatiolla.
Materiaali- ja suunnitteluvaihtoehtoja verrataan
Eri pähkinämateriaalit käyttäytyvät eri tavalla kitkan, lämmön ja saastumisen alaisena. Paras valinta riippuu todellisista käyttöolosuhteistasi, ei vain "vahvempi on parempi". Käytä alla olevaa taulukkoa nopeana päätöksentekokartana.
| Vaihtoehto | Vahvuudet | Parasta varten | Varotoimenpiteet |
|---|---|---|---|
| Messinki / pronssi | Vakaa suorituskyky, hyvä kulumiskäyttäytyminen, laajalti käytetty, ennustettava koneistus | Yleinen teollisuusliike, kohtuulliset kuormat, todistetut pitkäaikaiset käyttötapaukset | Tarvitsee voitelun useimmissa sovelluksissa; roskat voivat nopeuttaa kulumista |
| Teräs (hiili / ruostumaton) | Suuri lujuus, vahva kierrekytkentä, ruostumattomasta teräksestä valmistettu korroosiovaihtoehto | Suuremmat kuormat, ankarat mekaaniset ympäristöt, erityiset rakenteelliset tarpeet | Metalli-metalli kitka voi olla meluisaa; vaatii huolellista voitelua ja linjausta |
| Nylon (esim. PA-materiaalit) | Matala melu, kevyempi paino, pehmeämpi tuntuma, sopii moniin kohtalaisen kuormituksen tehtäviin | Automaatiomoduulit, hiljaisemmat liikkeet, kustannusherkät projektit | Lämpötila ja kosteus voivat vaikuttaa mittoihin; ei ole ihanteellinen korkealle kuumuudelle |
| POM (asetaali) | Matala kitka, hyvä mittapysyvyys, puhdas toiminta | Kevyt-keskitehoiset järjestelmät, sovellukset, jotka vaativat tasaista liikettä ja vähemmän voitelua | Kuormitusrajat riippuvat suunnittelusta; vältä liiallista lämmön muodostumista |
| PEEK (korkean suorituskyvyn polymeeri) | Erinomainen suorituskyky vaativissa olosuhteissa, vahva, vakaa, pitkä käyttöikä | Tehokkaampi automaatio, erikoisympäristöt, pitkät huoltovälit | Korkeammat materiaalikustannukset; järjestelmän suunnittelun pitäisi oikeuttaa päivitys |
| Öljytön / itsevoiteleva komposiitti | Vähentynyt huolto, parempi käyttäytyminen paikoissa, joissa voitelu on epäkäytännöllistä | Pölyiset/likaiset alueet, paikat, joissa rasva vetää puoleensa epäpuhtauksia, rajoitettu pääsy laitteet | Tarvitsee edelleen oikean kohdistuksen; "öljytön" ei tarkoita "jättää huomioimatta tarkastuksen" |
| Jäykkyyttä estävä muotoilu | Parantaa käänteisen toistettavuutta, vähentää pelaamista ilman liian tiukkaa istuvuutta | Puolijohde-, lääketieteelliset, mittaus- ja tarkkuuspaikannuslaitteet | Esijännitys voi lisätä kitkaa hieman; valita nopeuden ja vääntömomentin perusteella |
Käytännön vinkki: kun ympäristösi on likainen, "enemmän rasvaa" voi joskus pahentaa asioita kiinnittämällä hankaavia hiukkasia. Tällaisissa tapauksissa itsevoitelevat mallit tai polymeeripohjaiset vaihtoehdot voivat olla älykkäämpiä polkuja pidempään käyttöikään ja tasaisempaan liikkeeseen.
Mutterien muodot ja asennustavat
Jopa täydellisellä materiaalilla väärä geometria voi aiheuttaa päänsärkyä asennuksen aikana tai johtaa pyörimiseen, löysyyteen tai huonoon jäykkyyteen. Yleisiä muttereiden muototekijöitä on olemassa syystä – jokainen ratkaisee asennusongelman.
- Suora (sylinterimäinen) tyyppi:yksinkertainen integrointi, kun kotelosi tukee jo kohdistus- ja pyörimisen estoominaisuuksia.
- Laipan tyyppi:helppo aksiaalinen asemointi ja pulttaus; auttaa, kun tarvitset nopeaa vaihtoa ja johdonmukaista kokoonpanoa.
- Eston tyyppi:vakaa asennus, helpompi pyörimisen esto ja ystävällinen mukautetuille konerungoille.
- Leveä tyyppi:ylimääräinen kosketuspinta ja jäykkyys tietyille koteloille; voi auttaa vähentämään ei-toivottuja kiertymiä.
- Kompakti taloudellinen tyyppi:tilaa säästävät rakenteet, joissa kirjekuorilla on merkitystä ja kuormitukset ovat kohtuullisia.
Jos mutterisi voi pyöriä vapaasti, akselisi ei käänny oikein. Varmista aina, että kiinnitysrakenne estää mutterin pyörimisen pitäen samalla ruuvin linjassa lineaarisilla ohjaimillasi.
Vastaisku, tarkkuus ja toistettavuus
Vastaisku on "kadonnut liike", jonka tunnet vaihtaessasi suuntaa – vetosi kääntyy, mutta lava ei liiku heti. Monissa järjestelmissä vastaisku on hyväksyttävää. Toisissa – poiminta ja paikka, metrologia, annostelulaitteet, mikroasemointi – se on sopimusten katkaisija.
Tässä on käytännön tapoja hallita vastareaktiota luomatta uusia ongelmia:

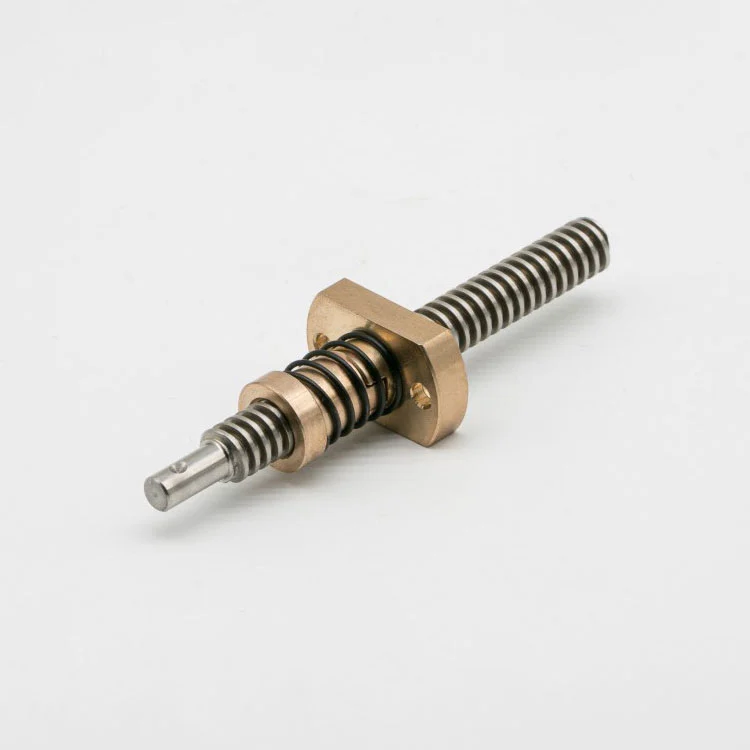

- Käytä välystä estävää mutterimallia:jaettu/esijännitetty järjestely voi vähentää leikkimistä ja pitää liikkeen tasaisena. Tämä on usein puhtain vaihtoehto tarkkuusjärjestelmille.
- Yhdistä mutteri ruuviin:kierreprofiilin, nousun/lyijyn ja sovitusluokan on oltava yhdenmukaisia. "Lähes yhteensopiva" muuttuu äänekkääksi ja kuluu nopeasti.
- Säädä kohdistusta ja sivukuormitusta:vastaiskua syytetään ongelmista, jotka aiheutuvat sidonnasta väärin kohdistuksesta.
- Tarkista momenttimarginaali:välyksen vähentäminen lisää tyypillisesti hieman kitkaa. Varmista, että moottorisi/asemasi kestää sen ilman ylikuumenemista.
Jos tavoitteesi on toistettavuus, järjestelmä on vain niin hyvä kuin sen heikoin lenkki: mutterin sovitus, ruuvin suoruus, ohjauskiskon laatu, laakerin tuki ja kokoonpanon kohdistus ovat kaikki vuorovaikutuksessa. Käsittele mutteria järjestelmän osana, älä itsenäisenä hyödykkeenä.
Asennusvinkkejä, jotka estävät ennenaikaisen kulumisen
Monet ennenaikaiset viat on "asennettu olemassa". KorkealaatuinenPuolisuunnikkaan muotoinen ruuvimutterivoi kulua nopeasti, jos se on pakotettu taistelemaan kohdistusvirheitä tai sivukuormia vastaan. Nämä tavat ovat tylsiä, mutta ne säästävät kuukausia.
- Anna ohjainten käsitellä sivukuormia:käytä lineaarisia kiskoja/holkkeja, jotta ruuvi-mutteripari näkee pääasiassa aksiaalisen kuorman.
- Pidä ruuvituki jäykkänä:kunnolliset päätylaakerit vähentävät piiskaa ja tärinää, erityisesti pidemmillä iskuilla.
- Kohdista ennen kiristämistä:kokoa kevyesti, siirrä koko iskun läpi käsin/hitaalla nopeudella ja kiristä sitten kiinnikkeitä vähitellen.
- Suojaa roskilta:palkeet, kannet ja pyyhkimet vähentävät hankaavaa kulumista dramaattisesti pölyisissä tai lastua tuottavissa ympäristöissä.
- Älä kiristä liikaa pyörimisen estäviä ominaisuuksia:mutterin kotelon epätasainen kiristäminen voi vääristää sitä ja aiheuttaa sidonnan.
Jos tunnet tiukkoja kohtia matkan aikana, pysähdy ja diagnosoi kohdistus – älä "lähde läpi". Läpivirtaus on kuinka langat vaurioituvat, moottorit ylikuumenevat, ja muttereista tulee uhrautuva osa ongelmalle muualla akselilla.
Ylläpito ja eliniän pidentäminen
Puolisuunnikkaan muotoiset järjestelmät voivat olla pitkäikäisiä, kun käsittelet kitkaa hallitun muuttujan sijaan jälkikäteen.
- Aseta realistinen voitelurutiini:Valitse voiteluaineen tyyppi lämpötilan ja saastumisen perusteella ja pidä välit yhdenmukaisina.
- Puhdista ennen uudelleenvoitelua:lisäämällä rasvaa rakeisiin syntyy jauhatuspasta.
- Tarkista varhaiset oireet:nouseva vääntömomentti, lisääntynyt melu tai näkyvä pölyn kerääntyminen ovat varhaisia varoituksia.
- Raitajaksojen määrä:jos mutteri on suunniteltu kulumiskomponentti, suunniteltu vaihto välttää seisokkien yllätykset.

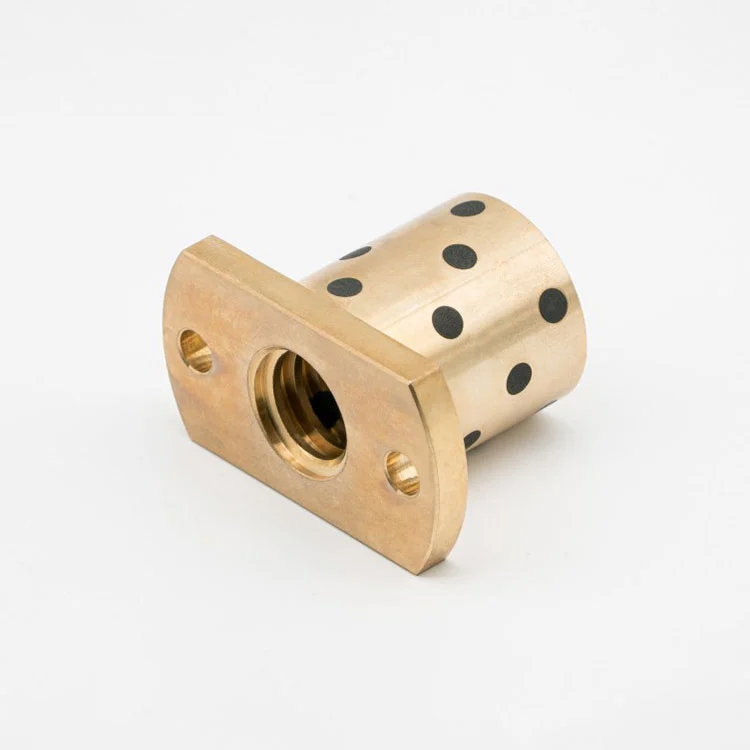

- Käytä tarvittaessa öljyttömiä/itsevoitelevia vaihtoehtoja:varsinkin kun pääsy on rajoitettua tai puhtaus on tärkeää.
Yksinkertainen huoltoloki – päivämäärä, ympäristömerkinnät, vääntömomentti-/meluhavainnot – kertoo usein enemmän kuin viallinen osa koskaan.
Kun tavalliset mutterit eivät toimi ja räätälöinti kannattaa
Vakioluetteloosat ovat loistavia – kunnes asennustilasi on outo, ympäristösi on tiukka tai tarkkuusvaatimukset ovat anteeksiantamattomat. Räätälöinti on yleensä perusteltua, kun jokin seuraavista on totta:
- Tarvitset tietyn mutterin muodon sopimaan olemassa olevaan koteloon (lohko, laippa, leveä runko, kompakti kirjekuori).
- Tasapainotat tarkkuuden ja sileyden ja haluat räätälöidyn vastaiskun estotavan.
- Sinulla on ympäristörajoitteita (hygienia, alhainen kontaminaatiosieto, rajoitettu voiteluaine).
- Haluat tietyn polymeerin suorituskykyprofiilin (alhainen kitka, alhainen melu, vakaus tai pidemmät huoltovälit).
- Tarvitset luotettavan kierteen kiinnityksen kohderuuvin kanssa ja haluat hallitun sovituksen arvauksen sijaan.
Suzhou Maitu Ruuvitangen Manufacturing Co., Ltd.keskittyy puolisuunnikkaan muotoisten mutterien sovittamiseen todellisiin käyttötarpeisiin – mukaan lukien useita mutterityyppejä, suunnitellut polymeerivaihtoehdot, öljyttömät ratkaisut ja välyksenestokokoonpanot – joten mutteri toimii ruuvisi, kotelosi ja ympäristösi kanssa sen sijaan, että taistelisit niitä vastaan.
Jos olet valmistelemassa ostospesifikaatiota, tässä on yksinkertainen rakenne, jonka voit lähettää toimittajalle valinnan nopeuttamiseksi:
- Langan nimitys:puolisuunnikkaan muotoinen koko + lyijy/pituus + käsi (oikea/vasen) + mahdolliset erityiset profiilimerkinnät
- Pähkinätyyli:suora / laippa / lohko / leveä / kompakti + avaimen mitat + pyörimisen estomenetelmä
- Materiaali:messinki/pronssi/teräs/polymeerityyppi + ympäristötiedot (pöly, pesuaine, lämpötila)
- Tehokkuustavoitteet:vastaiskun odotus, melu mieltymys, voitelupolitiikka, käyttösuhde
FAQ
K:Voinko vaihtaa kuluneen mutterin vaihtamatta ruuvia?
V:Usein kyllä, mutta se riippuu ruuvin kulumisesta. Jos ruuvin kierteet ovat näkyvästi kuluneet tai akselin vääntömomentti on kasvanut merkittävästi,
uusi mutteri ei välttämättä palauta suorituskykyä. Arvioi molemmat komponentit yhdessä kriittistä paikannusta varten.
K:Onko öljytön mutteri todella huoltovapaa?
V:Öljyttömät mallit vähentävät voiteluvaatimuksia ja auttavat paikoissa, joissa rasva on epäkäytännöllistä, mutta ne vaativat silti tarkastusta.
Kohdistus, likaantuminen ja sivukuormitus voivat lyhentää käyttöikää voitelustrategiasta riippumatta.
K:Mikä materiaali sopii parhaiten hiljaiseen liikkeeseen?
V:Monet polymeerivaihtoehdot (kuten nylon- tai asetaalipohjaiset materiaalit) voivat vähentää melua ja tarjota pehmeämmän tunteen.
Vaativammissa olosuhteissa tehokkaammat polymeerit voivat tarjota paremman vakauden ja pidemmän käyttöiän.
K:Tarvitsenko aina välyksenestomutterin tarkkuuden vuoksi?
V:Ei aina. Jos sovelluksesi muuttaa suuntaa harvoin tai ohjausjärjestelmäsi kompensoi välystä, normaali välys voi olla hyvä.
Jos käänteisellä toistettavuudella on merkitystä, vastaiskua estävät mallit ovat tyypillisesti suorin ratkaisu.
K:Miksi mutterini kuluu nopeasti, vaikka kuorma on "määrittelyn sisällä"?
V:Yleisimmät syyt ovat kohdistusvirhe, sivukuorma (ohjaimet eivät tee työtään), saastuminen ja lämmön kertyminen käyttöjaksosta.
Akselin suunnittelun tai asennuksen korjaaminen pidentää usein käyttöikää enemmän kuin vaihtaminen "vahvempaan" mutteriin.
K:Mitä tietoja minun pitäisi lähettää, jotta saan oikean suosituksen nopeasti?
V:Sisällytä kierteen koko/johto, iskun pituus, kuorman suunta ja suuruus, nopeus/käyttösuhde, ympäristö (pöly/vesi/kemikaalit),
asennustyyli ja vaaditaanko välyksen hallintaa. Myös valokuvat kokoontumistilasta auttavat.
Johtopäätös
OikeaPuolisuunnikkaan muotoinen ruuvimutteriei ole vain kierreosa – se on suorituskykypäätös, joka vaikuttaa meluun, tarkkuuteen, käyttöikään, ja huoltotyömäärä. Kun sovitat materiaalin, mutterin geometrian, välysstrategian ja asennuskäytännön todellisiin käyttöolosuhteisiisi, puolisuunnikkaan muotoiset järjestelmät voivat olla erittäin luotettavia ja kustannustehokkaita.
Jos haluat apua vakiovaihtoehdon valinnassa tai mutterin räätälöinnissa asuntoosi, kuormaasi ja ympäristöösi, ota yhteyttäSuzhou Maitu Ruuvitangen Manufacturing Co., Ltd.perusparametreidesi ja sovellushuomautustesi kanssa – sittenota meihin yhteyttämuuttaaksesi akseliongelmasi vakaaksi, toistettavaksi liikeratkaisuksi.
