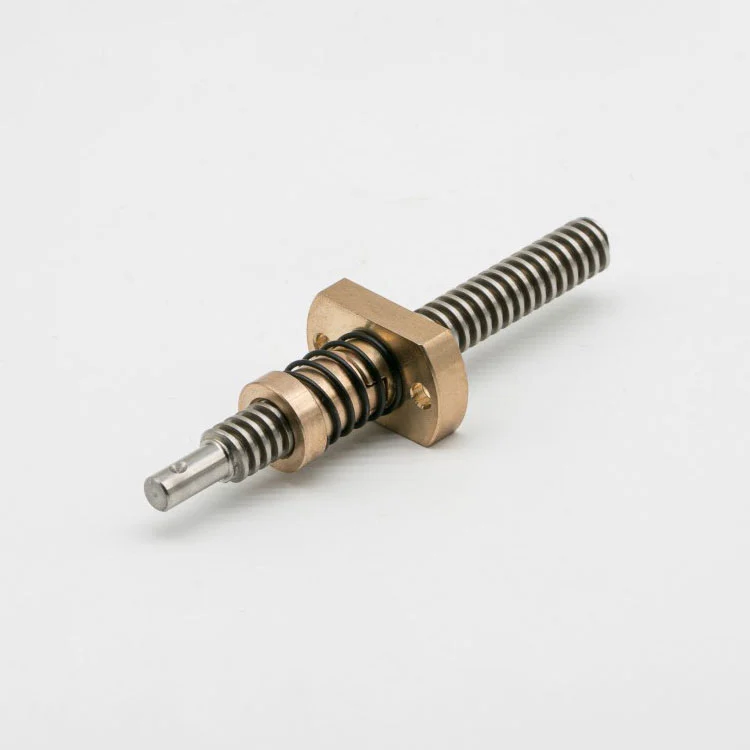

Jäykkyyttä estävä puolisuunnikkaan muotoinen mutteri CNC-koneelle

Maitu noudattaa "tarkkuuden mukauttamisen" käsitettä ja tarjoaa kattavia räätälöintiratkaisuja Anti-Backlash trapezoidal Mutterille CNC-koneille, jotka mukautuvat täysin CNC-laitteiden erilaisiin malleihin ja työolosuhteisiin. CNC-koneesi kantokyvyn, työstötarkkuusasteen, työlämpötila-alueen ja asennustilan mukaan voimme mukauttaa tärkeimmät parametrit, mukaan lukien puolisuunnikkaan muotoiset kierteet (30 asteen standardi puolisuunnikkaan muotoinen tai 29 asteen ACME), mutterin kokonaiskoko, laipparakenne, esijännityslaatu ja materiaalivalinta. Tuotteessa on kompakti integroitu rakenne, joka voidaan yhdistää suoraan olemassa olevaan CNC-koneiden puolisuunnikkaan muotoiseen ruuviin, mikä vähentää asennuksen muutoskustannuksia ja parantaa laitteiden päivityksen tehokkuutta.

Tuotteen tekniset tiedot

Huomautus: * tarkoittaa erityisiä tietoja, joita voidaan mukauttaa CNC-koneidesi mallin, kuormitusvaatimusten ja paikannustarkkuusvaatimusten mukaan. Voimme myös säätää esijännitysastetta (C1/C2/C3) todellisten käyttötarpeiden mukaan saavuttaaksemme optimaalisen tarkkuuden ja vääntömomentin tasapainon.

Tuotteen kohokohdat ja CNC-sovittamisen edut

1. Integroitu puolisuunnikkaan muotoinen välyksenestorakenne: Hyväksyy yksiosaisen puolisuunnikkaan muotoisen kierteen rakenteen yhdistettynä tarkaan esijännityskalibrointiin, joka eliminoi aksiaalisen välyksen ilman ylimääräisiä jousimekanismeja, varmistaa vakaan välyksen eliminointivaikutuksen, yksinkertaisen rakenteen ja vahvan luotettavuuden sekä välttää jousen väsymishäiriön CNC-koneiden pitkäaikaisessa käytössä.

2. Erittäin jäykkä kierrekytkentä: Puolisuunnikkaan muotoinen kierre on käsitelty tarkkuuskierteen rullaustekniikalla, ja hampaan profiilin puolikulmaa säädetään ±10′:n sisällä, hampaiden suoruudella jopa ±2 μm, mikä mahdollistaa tiukan kierteen kiinnittymisen puolisuunnikasruuviin, parantaa voimansiirron jäykkyyttä ja vastustaa leikkausreaktiovoimaa CNC-koneessa.

3. Tarkkuuskoneistetut kierreprofiilit tasaista voimansiirtoa varten: Varustettu kierretyökaluilla erikoistuneella työpajalla, CNC-koneen iskuja estävä puolisuunnikkaan muotoinen mutteri käyttää edistyneitä kierreprofiilin muokkaustekniikoita ja tarkkuusmutterin läppäysprosessia. Tämän tuloksena on mutterin pinnan karheus (viimeistely) ≤ Ra0,2 ja pienempi kitkakerroin 0,09–0,13, mikä varmistaa tasaisen siirron ilman jumiutumia tai epänormaalia melua ja samalla vähentää tehokkaasti CNC-moottoreiden energiankulutusta.

4. Poikkeuksellinen sopeutumiskyky ympäristöön: Tuote käy läpi erityisiä pintakäsittelyjä korroosionkestävyyden ja kulumisenkestävyyden varmistamiseksi, mikä suojaa sitä tehokkaasti leikkausnesteiden, metallilastujen ja muiden CNC-työstöympäristöissä esiintyvien epäpuhtauksien syövyttäviltä vaikutuksilta. Lisäksi se säilyttää vakaan suorituskyvyn laajalla lämpötila-alueella -15 °C - 250 °C, mikä täyttää täysin CNC-laitteiden pitkän aikavälin jatkuvan käytön vaatimukset.

Suorituskykyindeksi ja laatustandardit

1. Materiaalin valinta ja suorituskyky: Valinnainen luja pronssiseos (erinomainen kantavuus ja lämmönpoisto) ja tekniset muovit (itsevoiteleva, kevyt) materiaalit, joiden joukossa harvinaisten maametallien metalliseosmateriaali voi saavuttaa 3 kertaa tavallisten tinapronssimuttereiden käyttöiän, mikä vastaa täysin eri CNC-koneiden kuormitusvaatimuksia.

2. Tarkkuusindikaattorit: Kierteen tarkkuus saavuttaa ISO 3 -tason, nousuvirhe on alle ±0,002 mm, välys voidaan säätää 0,008 mm:n sisällä ja esijännitysluokka voidaan räätälöidä tarpeiden mukaan (C1/C2/C3), mikä vastaa CNC-tarkkuuskoneistuksen, kuten muottien valmistuksen ja ilmailuteollisuuden osien käsittelyn, korkean tarkkuuden paikannustarpeita.

3. Kulutuskestävyys ja kestävyys: Pintavahvistuskäsittelyn jälkeen pinnan kovuus saavuttaa arvon HRC 52-58, kulutuskestävyys on 60% korkeampi kuin tavallisilla puolisuunnikkaan muotoisilla muttereilla, ja käyttöikä voi olla yli 6 vuotta normaalikäytössä ja säännöllisessä huollossa, mukautuen CNC-koneiden korkeataajuisiin toimintaominaisuuksiin.

4. Asennuksen yhteensopivuus: Tuotteessa on standardoitu laipparakenne, joka on yhteensopiva useimpien CNC-koneen syöttömekanismien kanssa, ja se voidaan asentaa ja vaihtaa suoraan muuttamatta alkuperäistä laiterakennetta, mikä parantaa asennuksen tehokkuutta ja vähentää laitteiden seisokkeja.

Maitun ydinvoima CNC-mutterien valmistuksessa

1. Ammattimainen T&K-tiimi: Varustettu 10:llä vanhemmalla teknisellä insinöörillä, joilla on yli 10 vuoden kokemus CNC-vaihteistokomponenteista ja jotka keskittyvät puolisuunnikkaan muotoisen välyksenestotekniikan tutkimukseen ja kehitykseen ja optimointiin, hallitsevat ydinteknologioita, kuten hampaiden profiilin muokkaamisen ja tarkan esijännityksen kalibroinnin, ja parantavat jatkuvasti tuotteiden sopeutettavuutta CNC-koneisiin.

2. Tiukka laadunvalvontajärjestelmä: 10 ammattimaisella tuotantolinjalla, kehittyneillä kierteiden valssauskoneilla, korkean tarkkuuden CNC-sorveilla ja omistetuilla tarkkuustestauspajoilla jokainen CNC-koneen takaiskun estävä puolisuunnikkaan muotoinen mutteri käy läpi tiukan kierteen tarkkuuden havaitsemisen, välystestin ja kulumistestin ennen tehtaalta lähtöä, ja pätevyysaste on 100%.

3. Rikas räätälöintikokemus: Olemme valmistaneet yli 16 000 erilaista tarkkuusvaihteistokomponenttia, joten olemme keränneet runsaasti räätälöintikokemusta CNC-konekohtaisista muttereista, jotka voidaan räätälöidä CNC-sorvien, jyrsinkoneiden ja kaiverruskoneiden tiettyjen mallien sekä kierretyyppien ja tarkkuusvaatimusten mukaan.

4. Virallinen pätevyyssertifikaatti: Läpäissyt ISO 9001 -laatujärjestelmän sertifioinnin, johon liittyy useita patentteja, palvelee yli 5000 kotimaista ja ulkomaista asiakasta, mukaan lukien monet tunnetut CNC-koneiden valmistajat, ja tuotteet ovat arvostettuja alalla.

Räätälöintiprosessi ja koko prosessipalvelu

1. Kysyntäviestintä: Ammattitaitoinen tekninen tiimimme tarjoaa henkilökohtaista konsultointia, ymmärtää syvästi CNC-koneen mallin, koneistuksen tarkkuusvaatimukset, kuormitusparametrit ja asennustilan sekä tarjoaa ammattimaisia ​​teknisiä ehdotuksia ja tuoteratkaisuja.

2. Räätälöintisuunnittelu ja näytekoetuotanto: Vahvistetun kysynnän mukaan suoritamme 2D/3D-piirustussuunnittelun, valitsemme sopivat materiaalit ja esilatausluokan, teemme näytekoetuotantoa ja suoritamme tarkkuustestauksen varmistaaksemme, että näyte täyttää vaatimukset ennen massatuotantoa.

3. Pakkaus- ja kuljetustakuu: Ota käyttöön kosteudenkestävä, pölytiivis ja törmäyksenestopakkaus ja tee yhteistyötä ammattimaisten logistiikkayritysten kanssa varmistaaksesi, että tuotteet eivät vaurioidu kuljetuksen aikana ja että tuotteen suorituskyky ei vaikuta.

4. Tehokas toimitussitoumus: Tavallisiin CNC-koneisiin soveltuvia vakiomalleja on varastossa, toimitusaika 2-5 työpäivää; räätälöidyt tuotteet toimitetaan 8-15 työpäivän sisällä, mikä lyhentää tehokkaasti laitteiden huolto- ja päivitysjaksoa.

5. Myynnin jälkeinen tukipalvelu: Tarjoa 24 kuukauden laatutakuu, ammattiteknikot tarjoavat paikan päällä asennusohjeita, virheenkorjaus- ja huoltopalveluita joukkotilauksille ja ratkaisevat oikea-aikaisesti erilaisia ​​tuotteen käytössä esiintyviä ongelmia, varmistaen CNC-laitteidesi vakaan toiminnan.

Käyttöohjeita ja päivittäisiä huoltovinkkejä

1. Asennuksen valmistelu: Puhdista mutterin ja vastaavan puolisuunnikkaan muotoisen ruuvin kierrepinta ennen asennusta erittäin puhtaalla alkoholilla ja nukkaamattomalla kankaalla pöly- ja öljytahrojen poistamiseksi. Näin varmistat kierteiden tiukan kiinnittymisen ja vältät epäpuhtauksien aiheuttaman tarkkuuden pienenemisen.

2. Säännöllinen tarkastus: On suositeltavaa tarkistaa kierreliitoksen tila, välys ja kulumisaste 4 kuukauden välein (säädä CNC-koneiden toimintatiheyden mukaan). Jos havaitaan epänormaalia kulumista tai lisääntynyttä välystä, oikea-aikainen huolto tai vaihto on tarpeen, jotta koneistustarkkuuteen ei vaikuta.

3. Varastointivaatimukset: Säilytä puhtaassa, kuivassa ja tuuletetussa ympäristössä (lämpötila 8-22 ℃, kosteus ≤35 %), vältä kosketusta syövyttävien aineiden, leikkausnesteen ja metallilastujen kanssa ja vältä kierteiden korroosiota ja rakennevaurioita.

4. Käyttöä koskevat varotoimet: Vältä CNC-koneiden käytön aikana liiallista kuormitusta ja iskuja, äläkä pura mutteria halutessasi, jotta et vahingoita kierteen rakennetta ja esijännityksen kalibrointivaikutusta, mikä varmistaa CNC-koneen takaiskun estävän puolisuunnikkaan mutterin pitkäaikaisen vakaan toiminnan.

Sovellettavat CNC-laitteet ja skenaariot

1. CNC-sorvit: Soveltuu CNC-sorvien työkalun syöttömekanismiin ja karan asettelumekanismiin, eliminoi välyksen kaksisuuntaisessa liikkeessä, varmistaa vakaan ja tarkan työkalun syötön, vähentää koneistusvirheitä ja parantaa sorvattujen osien pintakäsittelyä.

2. CNC-jyrsinkoneet: Käytetään pysty- ja vaakasuuntaisten CNC-jyrsinkoneiden työpöydän syöttö- ja karan nostomekanismeissa varmistaen korkean tarkkuuden paikantamisen monimutkaisen käyräinterpoloinnin ja mikrosyötön aikana, mukautuen tarkkuusmuottien valmistuksen ja ilmailu-osien käsittelyn tarpeisiin.

3. CNC-kaiverrus- ja jyrsinkoneet: Soveltuvat CNC-kaiverrus- ja jyrsinkoneiden X/Y/Z-akselin voimansiirtomekanismeihin, joilla on korkea asennon toistettavuus ja tasainen siirto, mikä varmistaa hienon kaiverrus- ja jyrsintätyön tarkkuuden ja tehokkuuden sekä mukautuu pienten ja tarkkojen osien käsittelyyn.

4. Muut tarkkuus-CNC-laitteet: Soveltuu CNC-porauskoneisiin, CNC-hiomakoneisiin, EDM-koneisiin ja muihin tarkkuus-CNC-laitteisiin, jotka tarjoavat luotettavan välyksen eston siirtotuen lineaarisille liikemekanismeille ja varmistavat koneistustoimintojen vakauden ja tarkkuuden.

UKK ja tekninen tuki

1. Mitä eroa on tällä välyksen estävällä puolisuunnikkaan muotoisella mutterilla ja CNC-koneiden jousikuormitteisella välyksenestomatterilla? Tässä tuotteessa on integroitu puolisuunnikkaan muotoinen kierre + tarkkuus esijännityskalibrointi ilman lisäjousimekanismeja, jolla on yksinkertaisempi rakenne, vahvempi luotettavuus ja pidempi käyttöikä, ja se sopii paremmin CNC-koneisiin, jotka vaativat pitkäaikaista jatkuvaa toimintaa ja suurta jäykkyyttä.

2. Voidaanko tuotteen esijännitysluokkaa säätää CNC-työstön tarkkuusvaatimusten mukaisesti? Kyllä, voimme tarjota esijännitysluokan mukautuksen (C1/C2/C3) CNC-työstötarkkuuden ja kuormitusvaatimustesi mukaan, toteuttaen optimaalisen tasapainon paikannustarkkuuden ja voimansiirron vääntömomentin välillä ja välttäen liiallisen vääntömomentin kasvun.

3. Mitä hyötyä on tuotteessasi käytetystä hampaan profiilin muokkaustekniikasta? Hammasprofiilin muokkaustekniikka voi tehokkaasti ratkaista epätarkan hammasprofiilin käsittelyn aiheuttamat kierteiden jumiutumisongelmat ja epänormaalin melun, vähentää kitkakerrointa, parantaa vaihteiston tasaisuutta ja vähentää CNC-moottoreiden energiankulutusta varmistaen samalla tarkkuuden.

4. Kuinka varmistaa tuotteen tarkkuuden johdonmukaisuus joukkotilauksissa? Luotamme itse kehitettyyn ERP-järjestelmään ja tiukkaan laadunvalvontaprosessiin, ja jokainen CNC-koneen takaiskua estävän puolisuunnikkaan mutterin erä käy läpi yhtenäisen tarkkuustestauksen ja esijännityskalibroinnin, mikä varmistaa, että jokaisen mutterin tarkkuus on tasainen ja 1000. mutterin suorituskyky on sama kuin ensimmäisen.

5. Tarjoatko myynnin jälkeisiä huoltopalveluita joukkotilauksille? Kyllä, tarjoamme 24 kuukauden laatutakuun. Joukkotilauksissa lähetämme ammattiteknikot tarjoamaan asennus-, virheenkorjaus- ja huolto-opastusta paikan päällä ja ratkaisemaan käyttöongelmasi ajoissa varmistaaksemme CNC-laitteidesi vakaan toiminnan.

6. Voidaanko tuote yhdistää olemassa olevaan CNC-koneemme puolisuunnikkaan muotoiseen ruuviin? Kyllä, voimme mukauttaa mutterin kierremääritystä, sisähalkaisijaa ja laipan kokoa olemassa olevan puolisuunnikkaan muotoisen ruuvin parametrien mukaan, mikä varmistaa suoran sovituksen ja asennuksen muuttamatta alkuperäistä laiterakennetta.
