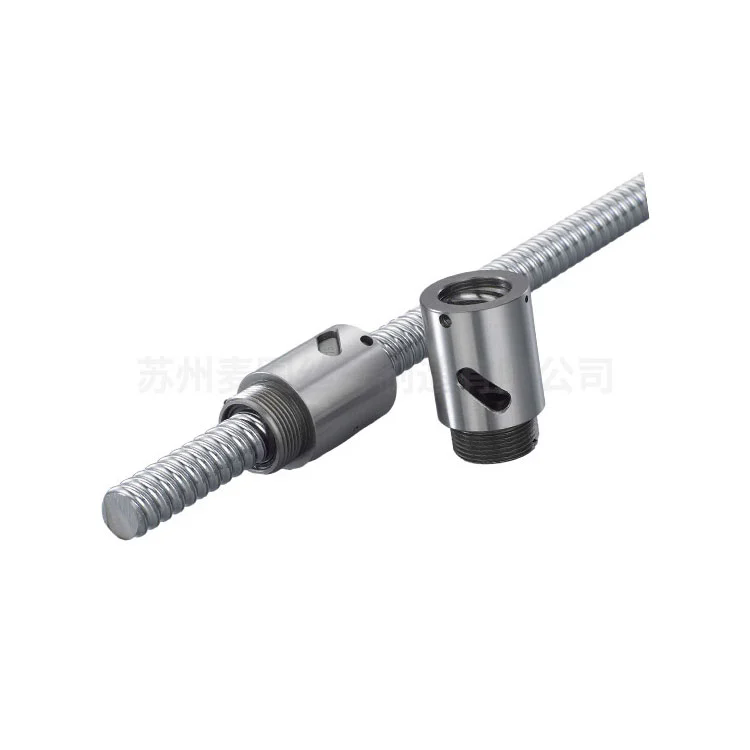

Kuinka kuularuuvi parantaa CNC-koneiden ja automaatiojärjestelmien tarkkuutta?

CNC-koneissa ja automatisoiduissa järjestelmissä, joissa toistettavuus ja jäykkyys määräävät suorituskyvyn, kuularuuvi on tarkan liikkeenohjauksen kiistaton kulmakivi. Toisin kuin perinteiset liukukitkaan perustuvat lyijyruuvit, kuularuuvissa käytetään kierrättäviä teräspalloja kitkan minimoimiseksi ja välyksen poistamiseksi. Tämän perustavanlaatuisen rakenteen ansiosta nykyaikaiset CNC-laitteet voivat saavuttaa paikannustoleransseja mikroneissa, mikä mahdollistaa teollisuuden ilmailu- ja avaruusteollisuuden lääkinnällisten laitteiden valmistuksen ylittämisen mahdollisuuksien rajoissa. Ytimessään kuularuuvi muuttaa pyörivän liikkeen lineaariseksi liikkeeksi poikkeuksellisella tehokkuudella, mikä muuttaa moottorin vääntömomentin suoraan tasaiseksi, ennustettavaksi liikkeeksi – olennainen vaatimus jokaiselle automaatioekosysteemille, joka vaatii alle mikronin toistettavuutta.

Mutta kuinka palloruuvi tarkalleen nostaa tarkkuuden sellaiselle tasolle? Vastaus löytyy mekaanisen arkkitehtuurin, esijännityksen ja lämpöstabiilisuuden yhdistelmästä. Jakamalla kuorman vierintäelementtien kautta liukupintojen sijaan, palloruuvi vähentää merkittävästi kitkahäviöitä ja lämmöntuotantoa, jotka ovat koneistuksen tarkkuuden kaksi ensisijaista vihollista. Lisäksi säädettävien esijännitysmekanismien ansiosta välys - mekaanisten komponenttien välinen välys - on käytännössä eliminoitu, mikä varmistaa, että suunnanmuutokset tapahtuvat välittömästi ilman liikettä. Automaatiojärjestelmissä, jotka käsittelevät monimutkaisia ​​poiminta ja paikka -toimintoja tai viisiakselista CNC-työstöä, tämä merkitsee tiukempia toleransseja, ylivoimaista pintakäsittelyä ja pidentynyttä työkalun käyttöikää. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. on omistautunut yli kahden vuosikymmenen ajan näiden vivahteiden hallitsemiseen ja valmistanut kuularuuveja, jotka asettavat tarkkuuden mittapuut nykyaikaisissa tehtaissa maailmanlaajuisesti. Tässä artikkelissa käsittelemme teknisiä parametreja, suunnitteluperiaatteita ja käytännön etuja, jotka vahvistavat, miksi kuularuuvi on edelleen korvaamaton tarkkuuskäyttöisillä aloilla.

Mitkä kriittiset suunnitteluominaisuudet tekevät palloruuvista välttämättömän korkean tarkkuuden CNC-työstössä?

Nykyaikainen CNC-työstökeskus toimii lineaaristen käyttökomponenttien armoilla. Arvioitaessa, miksi kuularuuvi on kultainen standardi, on tutkittava arkkitehtonisia piirteitä, jotka erottavat sen perinteisistä ruuvikokoonpanoista. Tehtaamme,Suzhou Maitu Ruuvitangen Manufacturing Co., Ltd., suunnittelee jokaisen kuularuuvin kokonaisvaltaisella lähestymistavalla geometriseen tarkkuuteen, materiaalitieteeseen ja kuormituksen jakautumiseen. Alla on tärkeimmät suunnitteluominaisuudet, jotka tukevat ylivoimaista tarkkuutta.

• Kierrättävät kuulalaakerit:Toisin kuin liukukosketin akme-ruuveissa, kuularuuvissa käytetään karkaistuja teräspalloja, jotka pyörivät kilparadan sisällä. Tämä vierivä toiminta pienentää kitkakertoimen niinkin alhaiseksi kuin 0,005, mikä mahdollistaa tasaisemman liikkeen ja vähentää servomoottoreilta vaadittavaa vääntömomenttia. Pienempi kitka myös minimoi lämmön muodostumisen, mikä on kriittistä, koska lämpölaajeneminen voi aiheuttaa jopa 10 mikronin asemointivirheitä celsiusastetta kohden metriä kohti.

• Korkea lyijyn tarkkuus (JIS C0-C5 -luokat):Tehtaamme tarkkuushiotut palloruuvit saavuttavat lyijyn tarkkuuden C0-luokkaan asti, mikä tarkoittaa, että poikkeama on rajoitettu ±3 mikroniin 300 mm:ä kohti. Tämä tarkkuustaso varmistaa, että ohjelmoidut työkaluradat vastaavat tarkasti todellista liikettä, mikä on välttämätöntä monimutkaisten ilmailu-avaruuskomponenttien tai mikroelektroniikan muottien muotoilussa.

• Optimoidut pallonkiertojärjestelmät:Sisäiset ohjaimet tai putken palautusjärjestelmät varmistavat pallon tasaisen kierrätyksen ilman tärinää tai melua. Patentoidut deflektorimallimme vähentävät pulsaatiota, mikä johtaa suoraan tasaisiin syöttönopeuksiin ja eliminoi jälkiä koneistetuilta pinnoilta.

• Korkea aksiaalinen jäykkyys:Yhdistämällä suuret ruuvin halkaisijat esikuormitettuihin mutterikokoonpanoihin, palloruuvi tarjoaa aksiaalisen jäykkyyden jopa 500 N/µm. Tämä jäykkyys estää taipumisen leikkausvoimien vaikutuksesta ja säilyttää työkalun asennon myös raskaiden jyrsintäoperaatioiden aikana.

• Mukautettavat esilatausmekanismit:Kaksoismutterin esijännitys tai ylimitoitettu pallon esijännitysmenetelmät antavat meille mahdollisuuden hienosäätää välyksen nollaan. CNC-sovelluksissa, jotka vaativat kaksisuuntaista paikannustarkkuutta, tämä ominaisuus ei ole neuvoteltavissa.

Maitu Screw Rodissa valmistusprotokollamme noudattaa tiukkoja laatuportteja. Käytämme induktiokarkaistuja ruuviakseleita, joiden kovuus on HRC 58-62, ja tarkkuushiottuja ratoja kulutuksenkestävyyden varmistamiseksi miljoonien syklien aikana. Lisäksi suunnittelufilosofiamme sisältää elementtien analyysin optimoidaksemme lyijyvälin ja pallon halkaisijan suhteen, mikä maksimoi sekä nopeuden että tarkkuuden. Automaatiojärjestelmissä, jotka toimivat 24/7, näiden suunnitteluominaisuuksien yhdistelmä varmistaa, että kuularuuvi säilyttää alkuperäisen tarkkuutensa vuosia, mikä vähentää uudelleenkalibroinnin seisokkeja. Lopulta kriittiset suunnitteluominaisuudet muuttavat yksinkertaisen mekaanisen komponentin tarkkuuden mahdollistajaksi, joka määrittää minkä tahansa CNC-koneen tai automatisoidun kokoonpanolinjan kyvyn.

Kun insinöörimme kehittävät asiakkaalle mukautetun kuularuuvin, he keskittyvät kolmeen pilariin: lyijyn tarkkuuden standardointi, lämpöstabiilisuuden hallinta ja esijännityksen johdonmukaisuus. Integroimalla nämä pilarit takaamme, että lineaarinen liikejärjestelmä reagoi välittömästi ohjaussignaaleihin – tämä on pakollinen vaatimus nopeille koneistuskeskuksille ja puolijohdeautomaatiolle. 20 vuoden kokemuksemme alalta olemme havainneet, että kuularuuvin suunnitteluominaisuudet korreloivat suoraan saavutettavissa olevien Cpk-arvojen kanssa massatuotantoympäristöissä, mikä vahvistaa, miksi se on edelleen paras valinta kriittisissä sovelluksissa.

Miksi palloruuvi toimii paremmin kuin perinteiset lyijyruuvit automaatiojärjestelmissä?

Automaatiojärjestelmät – robottikäsivarsista poiminta- ja paikkayksiköihin – vaativat tasaista, kitkatonta liikettä vähäisellä huollolla. Perinteiset lyijyruuvit (acme tai puolisuunnikkaan muotoiset) perustuvat ruuvin ja mutterin väliseen liukuvaan kitkaan, mikä aiheuttaa tarttuvan luiston ja nopean kulumisen. Sitä vastoin kuularuuvi määrittelee toiminnan tehokkuuden perusteellisesti uudelleen. Tehtaamme vuosikymmenten tuotantoosaamisen pohjalta olemme koonneet lopulliset syyt siihen, miksi palloruuvi hallitsee automatisoituja ympäristöjä.

• Kitkatehokkuus ja energiankulutus:Tyypillinen lyijyruuvi toimii noin 20-40 % teholla, kun taas kuularuuvi saavuttaa 90 % tai korkeamman hyötysuhteen. Automaatiojärjestelmissä, joissa on useita akseleita, tämä hyötysuhde pienentää moottorin kokovaatimuksia, alentaa energiakustannuksia ja vähentää säätimien lämpökuormitusta.

• Nolla stick-slip -ilmiö:Liukukitka synnyttää staattista kitkaa, joka on voitettava ennen liikkeen alkamista, mikä aiheuttaa nykiviä käynnistyksiä. Palloruuvin vierivä kosketin eliminoi tartuntaliukumisen, mikä mahdollistaa erittäin pehmeät mikroliikkeet – tarkkuuspinnoituksen tai elektronisen kokoonpanon välttämättömyys.

• Pitkäikäisyys ja keskimääräinen virheiden välinen aika (MTBF):Koska vierintäkosketus minimoi hankaavan kulumisen, kuularuuvin käyttöikä on usein yli 20 000 tuntia nimelliskuormituksella verrattuna 5 000-8 000 tuntiin liukuvien lyijyruuvien kohdalla. Tehtaamme nopeutetut käyttöikätestit vahvistavat, että kunnollisella voitelulla palloruuvimme säilyttävät alkuperäisen tarkkuuden pitkien tuotantoajojen aikana.

• Suuremmat matkanopeudet:Alhainen inertia ja pienempi kitka mahdollistavat kuularuuvien liikennöinnin jopa 120 m/min tai enemmän sopivalla rakenteella, kun taas lyijyruuvit tuottavat liikaa lämpöä yli 30 m/min nopeuksilla. Tämä nopeusetu lisää suorituskykyä suurten volyymien automaatiolinjoissa.

• Yksinkertaistettu huolto:Palloruuvit vaativat vain säännöllisen voitelun ja tiivisteen tarkastuksen, kun taas lyijyruuvit vaativat usein säätöjä kulumisen aiheuttaman välyksen kompensoimiseksi. Automatisoiduissa varastoissa tai CNC-työkalunvaihtajissa alhainen huolto merkitsee korkeampaa käyttöaikaa.

Tuotantolaitoksessamme, Suzhou Maitu Screw Rod Manufacturing Co., Ltd.:ssä, teemme usein rinnakkain vertailevia analyyseja asiakkaille, jotka ovat siirtymässä lyijyruuveista kuularuuveihin. Tiedot osoittavat johdonmukaisesti 30-50 %:n parannusta paikannustoistettavuudessa ja 20 %:n lyhenemistä sykliajoissa korkeampien kiihtyvyysominaisuuksien ansiosta.

Lisäksi kuularuuveilla varustetut automaatiojärjestelmät osoittavat huomattavasti alhaisempia tärinämerkkejä, mikä on kriittistä näköjärjestelmiä tai lasermittauslaitteita integroitaessa. Kuularuuvin luontainen kyky käsitellä sekä työntö- että momenttikuormia kompaktissa pakkauksessa mahdollistaa myös suunnittelijoiden kutistamisen koneen jalanjäljestä tarkkuudesta tinkimättä. Kaikissa automaatiojärjestelmissä, jotka vaativat korkeita käyttöjaksoja ja mikronitason tarkkuutta, kuularuuvi ei ole vain päivitys, vaan se on toiminnallinen välttämättömyys.

Lisäksi kuularuuvirakenteidemme monipuolisuus – mukaan lukien mukautettu päätytyöstö, mutterikokoonpanot ja pyyhkimen tiivisteet – varmistaa saumattoman integroinnin olemassa oleviin automaatioarkkitehtuureihin. Olipa kyseessä puhdastilaympäristö puolijohteiden valmistukseen tai ankara työstöympäristö, jossa jäähdytysnestettä pääsee sisään, kuularuuvimme säilyttävät erinomaisen suorituskyvyn. Tämä mukautumiskyky yhdistettynä kiistattomiin mekaanisiin etuihin selittää, miksi teollisuus on standardoinut kuularuuviteknologiaa seuraavan sukupolven automaatioprojekteihin.

Kuinka keskeiset tekniset parametrit määrittävät kuularuuvin tarkkuuden teollisissa sovelluksissa?

Insinööreille ja hankintojen asiantuntijoille kuularuuvin teknisten tietojen ymmärtäminen on välttämätöntä todellisen tarkkuuden ennustamiseksi. Valmistamme Maitu Screw Rodissa kuularuuveja, joiden parametrit ovat tarkasti kansainvälisten standardien mukaiset. Alla on yksityiskohtainen taulukko, joka näyttää tekniset parametrit, jotka sanelevat tarkkuuden, kantavuuden ja dynaamisen käyttäytymisen. Jokaisella parametrilla on keskeinen rooli siinä, kuinka kuularuuvi parantaa CNC-koneiden ja automaatiojärjestelmien tarkkuutta.

Näitä parametreja ei ole eristetty; ne toimivat synergistisesti. Esimerkiksi C0-luokan kuularuuvi yhdistettynä kaksoismutterin esijännitykseen ja suureen halkaisijaan tuottaa liikealustan, joka saavuttaa ±1 µm:n asemointitarkkuuden. Tehtaamme käyttää laserinterferometritarkistusta jokaiselle tarkkuuskuularuuville ennen toimitusta, mikä varmistaa jäljitettävyyden kansainvälisiin pituusstandardeihin. Asiakkaille, jotka toimivat esimerkiksi optisten linssien hionnassa tai lääketieteellisessä robotiikassa, tarjoamme mittausraportteja, jotka todistavat lyijyn poikkeaman, loppumisen ja esijännityksen vääntömomentin. Säätämällä näitä parametreja huolellisesti, Suzhou Maitu Screw Rod Manufacturing Co., Ltd. antaa insinööreille mahdollisuuden suunnitella järjestelmiä, jotka saavuttavat jatkuvasti korkeimmat tarkkuudet.

Lisäksi tarjoamme mukautettuja lyijymuunnoksia lämmön kasvun kompensoimiseksi nopeissa sovelluksissa, mikä parantaa entisestään todellista tarkkuutta. Näiden teknisten eritelmien oikea valinta korreloi suoraan valmiiden työkappaleiden saavutettavissa olevien geometristen toleranssien kanssa, mikä vahvistaa, miksi kuularuuvi on äärimmäinen tarkkuuskomponentti.

Mikä rooli esikuormituksella ja välyksen eliminoinnilla on alle mikronin sijoittelun saavuttamisessa?

Vastaisku on tarkan liikkeen ohjauksen perimmäinen vihollinen. Kaikissa mekaanisissa voimansiirroissa yhteenliittyvien komponenttien välinen välys aiheuttaa viiveen suunnan vaihtamisessa – ilmiö, joka heikentää CNC-ääriviivaustarkkuutta ja automaation toistettavuutta. Palloruuvi korjaa tämän edistyneillä esijännitystekniikoilla, jotka luovat sisäisen puristuksen ja eliminoivat liikkeen katoamisen. Tehtaallamme, Suzhou Maitu Screw Rod Manufacturing Co., Ltd.:ssä, olemme kehittäneet esikuormitusmenetelmiä, jotka tarjoavat alle mikronin paikannussuorituskyvyn myös vaihtelevissa kuormissa.

• Kaksoismutterin esikuormitus:Kaksi mutteria on asennettu välikappaleella, joka saa aikaan aksiaalisen siirtymän, joka pakottaa kunkin mutterin kuulat koskettamaan ruuvin uran vastakkaisia ​​kylkiä. Tämä menetelmä eliminoi välyksen kokonaan ja lisää aksiaalista jäykkyyttä 30-50 %. 5-akselisissa CNC-koneissa tämä varmistaa, että ympyräinterpolaatiotestit osoittavat poikkeaman alle 2 mikronin.

• Ylisuuren pallon esilataus:Käyttämällä palloja, jotka ovat hieman suurempia kuin kulkuradan uran halkaisija, saavutetaan hallittu häiriösovitus. Tämä yhden mutterin esijännitysmenetelmä on kompakti ja ihanteellinen automaatioakseleille, joissa tilaa on rajoitetusti, mutta tarjoaa silti välyksettömän toiminnan.

• Säädettävät esijännitysmekanismit:Joissakin malleissa on mutteri, joka mahdollistaa esijännitysvoiman kentän säätämisen, mikä mahdollistaa uudelleenkalibroinnin pidemmän huollon jälkeen. Tehtaamme tarjoaa selkeät säätöprotokollat ​​tarkkuuden ylläpitämiseksi koko laitteen elinkaaren ajan.

• Vaikutus järjestelmän jäykkyyteen:Esijännitys ei ainoastaan ​​eliminoi välystä, vaan myös lisää voimansiirron yleistä jäykkyyttä. Suurempi jäykkyys tarkoittaa, että ulkoiset voimat, kuten leikkauskuormat CNC-jyrsimessä, aiheuttavat minimaalisen siirtymän, mikä säilyttää kappaleen tarkkuuden.

• Vaikutus toistettavuuteen:Kun välys on eliminoitu, palloruuvi saavuttaa kaksisuuntaisen toistettavuuden 1-2 mikronin sisällä. Herkkää elektroniikkaa käsittelevässä poiminta- ja paikkaautomaatiossa tämä toistettavuus estää komponenttien kohdistusvirheitä ja kokoonpanovirheitä.

Ohjainten näkökulmasta esikuormitetut kuularuuvit mahdollistavat servosilmukoiden pyörimisen suuremmilla vahvistuksilla aiheuttamatta värähtelyä, mikä parantaa asettumisaikaa ja asennon tarkkuutta entisestään. Suunnittelutiimimme osoittaa tämän usein laserkalibroinnilla: CNC-akseli, jossa on esikuormitettu kuularuuvi, osoittaa alle 1 mikronin kääntövirheen verrattuna 15-30 mikronin normaaliin lyijyruuviin. Korkean tarkkuuden aloilla, kuten muottien valmistuksessa ja EDM:ssä, tämä merkitsee suoraan ylivoimaista pintakäsittelyä ja todistajalinjojen poistamista.

Lisäksi välyksen eliminointi vähentää iskuvoimia suunnanvaihdon aikana ja suojaa koko käyttömekanismia ennenaikaiselta kulumiselta. Kaikissa sovelluksissa, jotka vaativat kaksisuuntaista liikettä – olipa kyse portaalireitittimestä tai puolijohdekiekkovaiheesta – esikuormitettu kuularuuvi on ainoa käyttökelpoinen ratkaisu, joka takaa submikronin paikantamisen. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. tarjoaa esijännityskalibrointiraportit jokaiselle tarkkuusluokan kuularuuville, mikä varmistaa, että asiakkaamme saavat komponentteja, jotka täyttävät tiukimmatkin liikkeenohjausvaatimukset.

Johtopäätös: kuularuuvien lopullinen rooli seuraavan sukupolven tarkkuusautomaatiossa

Tarkkuussuunnittelu CNC-koneissa ja automaatiojärjestelmissä ei ole vain edistyneitä ohjelmistoja tai korkearesoluutioisia koodereita; se perustuu pohjimmiltaan lineaarisen käyttölaitteen mekaaniseen eheyteen. Kuten olemme tutkineet, kuularuuvi – sen vierintäelementin suunnittelu, esijännityksen mukauttaminen ja erinomainen jäykkyys – muodostaa nykyaikaisen erittäin tarkan liikkeenhallinnan selkärangan. Kitkan aiheuttaman lämpöpoikkeaman vähentämisestä välittömän vasteen eliminoimiseen, kaikki kuularuuvin ominaisuudet on räätälöity vastaamaan tiukempien toleranssien ja suuremman suorituskyvyn jatkuvaa tavoitetta.

Vuosikymmenten valmistuskokemuksellamme Suzhou Maitu Screw Rod Manufacturing Co., Ltd.:ssä olemme todistaneet, kuinka kuularuuvin oikea valinta ja integrointi voi muuttaa standardikoneita maailmanluokan tarkkuuslaitteiksi. Ilmailu-, auto-, lääketieteelliset laitteet ja kehittynyt elektroniikkateollisuus luottavat kaikki tarkkuuskuularuuvien asettamiin suorituskykymittareihin.

Hyödyntämällä uusinta hiontatekniikkaa, tiukkaa laadunvalvontaa ja räätälöityjä suunnitteluvalmiuksia, tehtaamme varmistaa, että jokainen valmistamamme kuularuuvi edistää mitattavissa olevaa tarkkuutta, luotettavuutta ja yleistä laitteiden tehokkuutta. Kun automaatio kehittyy edelleen Teollisuus 4.0:n myötä, kysyntä mikronitason toistettavuudesta vaihtelevissa kuormituksissa tuottaville komponenteille vain kasvaa. Kuularuuvi on valmis vastaamaan tähän haasteeseen ja tarjoaa todistetusti tavan saavuttaa – ja ylittää – huomisen tuotantoympäristön tarkkuusvaatimukset.

Oletko valmis parantamaan CNC-koneesi tai automaatiojärjestelmäsi tarkkuutta?Yhteistyökumppanina Suzhou Maitu Ruuvitangen Manufacturing Co., Ltd.saadaksesi palloruuvit, jotka on suunniteltu täsmällisten määritystesi mukaan. Asiantuntijatiimimme tarjoaa kattavan tuen suunnitteluneuvonnasta huoltopalveluun ja varmistaa, että liikkeenohjausratkaisusi tarjoavat vertaansa vailla olevan tarkkuuden. Ota yhteyttä tehtaaseen jo tänään ja pyydä tarjous tai keskustele mukautetuista kuularuuvivaatimuksistasi – rakennamme tarkkuutta yhdessä.
