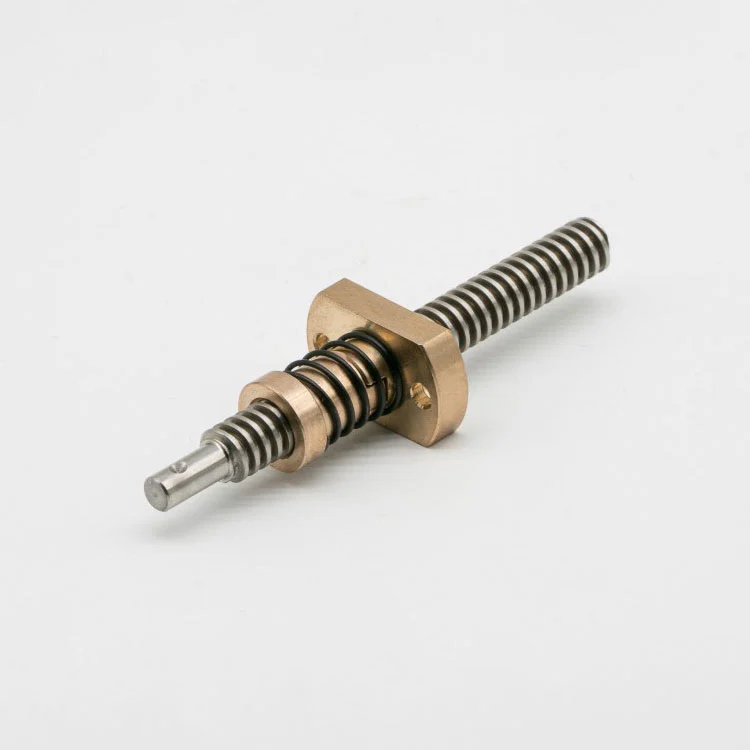

Jäykkyyttä estävä puolisuunnikkaan muotoinen mutteri automaatioon

Anti-Backlash Trapezoidal Nut for Automation -valmistajana Maitu noudattaa skenaariopohjaisen räätälöinnin konseptia ja tarjoaa kohdennettuja räätälöintiratkaisuja automaatiolaitteistosi todellisten työtarpeiden mukaan. Laitteen kuormitusalueen, siirtonopeuden, paikannustarkkuusvaatimusten, asennusrajapinnan koon ja työympäristön (kuten korkea pöly, korkea lämpötila, korkea kosteus) mukaan voimme joustavasti mukauttaa avainparametreja, kuten puolisuunnikkaan muotoisen kierteen spesifikaatio (metrinen/imperial), mutterin rakenteen tyyppi, komposiitin esijännitysvoima, kulutusta kestävä pinnoitetyyppi ja kokonaiskoko. Tuotteessa on yleinen modulaarinen liitäntärakenne, joka on yhteensopiva automaatiolaitteiden yleisten puolisuunnikkaan muotoisten johtoruuvien kanssa, ja se voidaan koota suoraan muuttamatta alkuperäistä laiterakennetta, mikä vähentää tehokkaasti laitteiden muuntamisen ja päivityksen vaikeutta ja kustannuksia.

Tuotteen tekniset tiedot

Huomautus: * tarkoittaa erityisiä tietoja, joita voidaan mukauttaa automaatiolaitteistosi rakennesuunnittelun, kuormitusalueen, siirtonopeuden ja paikannustarkkuusvaatimusten mukaan. Voimme joustavasti säätää komposiittien esijännitysvoimaa, kulutusta kestävää pinnoitetyyppiä ja kierteiden tarkkuutta sekä noudattaa tiukasti GB/T 17587-2018 ja teollisuusautomaation voimansiirtostandardeja tuotannossa vastaamaan erilaisten automaatiolaitteiden korkeataajuisia, kuormitettuja ja tehokkaita työtarpeita varmistaen vakaan voimansiirron, alhaisen kulumisen ja pitkän käyttöiän. Samanaikaisesti voimme tarjota suurikokoisia kierremäärityksiä ja korkeita lämpötiloja kestävän pinnoitteen tarpeidesi mukaan, mikä parantaa yhteensopivuutta raskaiden automaatiolaitteiden kanssa.

Tärkeimmät toiminnalliset edut ja mukautuvuus automaatioratkaisuihin

Elastinen komposiittiesijännitys, vakaa vastavälyksen esto korkealle taajuudelle: ottamalla käyttöön komposiittisen elastisen esijännityksen ydinrakenteen yhdistettynä tarkkuushiottuun puolisuunnikkaan muotoiseen kierteeseen, joka eroaa aikaisempien tuotteiden esijännitysrakenteista, se toteuttaa vakaan esijännityksen ohjauksen suurtaajuisella edestakaisella liikkeellä, säätelee vakaasti aksiaalista välystä 0,0103 mm:n perusongelmissa. automaatiolaitteiden aksiaalisen välyksen aiheuttama poikkeama, liikevärinän ja voimansiirron tehokkuuden heikkeneminen, mikä varmistaa automatisoidun tuotannon vakauden ja johdonmukaisuuden.

Kulutusta kestävä pinnoitteen vahvistus, pitkä käyttöikä: Kierrepinta on päällystetty teollisuuslaatuisella kulutusta kestävällä ja itsevoitelevalla pinnoitteella, joka vähentää tehokkaasti mutterin ja lyijyruuvin välistä kitkaa, parantaa kulutuskestävyyttä ja korroosionkestävyyttä, mukautuu automaatiolaitteiden suurtaajuisiin edestakaisin ja vaihtuvan kuormituksen työskentelyominaisuuksiin verrattuna tavalliseen mutteriin, ja käyttöikää pidennetään enemmän kuin taajuudella30 %. komponenttien vaihtamisesta ja laitteiden seisokkien menetyksestä.

Suuri kantokyky, mukautuu vaihtelevan kuormituksen toimintoihin: Optimoitu rakennesuunnittelu, jossa käytetään lujia seosmateriaaleja, joilla on erinomainen kantavuus ja iskunkestävyys, voidaan mukautua automaatiolaitteiden vaihteleviin kuormitusolosuhteisiin (dynaaminen sallittu työntövoima jopa 850 N), mikä varmistaa vakaan voimansiirron ilman muodonmuutoksia jopa raskaassa kuormituksessa ja täyttää voimansiirtovaatimukset, kuten raskaiden robottien automaatiolaitteiden, kuten raskaiden käsikäyttöisten laitteiden.

Modulaarinen yleisrakenne, helppo koota ja huoltaa: Otetaan käyttöön modulaarinen käyttöliittymärakenne, joka on yhteensopiva automaatiolaitteiden yleisten puolisuunnikkaan muotoisten johtoruuvien kanssa, ja tämä automaatiota ehkäisevä puolisuunnikkaan muotoinen mutteri voidaan koota suoraan muuttamatta alkuperäistä laiterakennetta; irrotettava esijännityksen säätökomponentti on suunniteltu helpottamaan esijännitysvoiman säätöä ja päivittäistä huoltoa, mikä vähentää automaatiolaitteiden ylläpitovaikeutta ja kustannuksia.

Suorituskykyparametrit ja teollisuustason laadunvarmistus

Korkean lujan materiaalin valinta: Luja seosteräs (40Cr) ja ruostumaton teräs (304) (valinnainen), joilla on erinomaiset mekaaniset ominaisuudet, kulutuskestävyys ja korroosionkestävyys. Niistä 40Cr seosteräs soveltuu raskaisiin automaatiolaitteisiin (kuten robottivarret, CNC-työstökoneet) ja 304 ruostumaton teräs soveltuu automaatiolaitteisiin korkeassa kosteudessa, korkeassa korroosioympäristössä (kuten elintarvikejalostuksen automaatiolinjat), jotka vastaavat täysin eri automaatioskenaarioiden materiaalivaatimuksia ja viittaavat teollisuuden automaation voimansiirtostandardeihin.

Tehokas vaihteiston tarkkuus: Kierteen tarkkuus saavuttaa ISO 4 -tason, nousuvirhe on alle ± 0,003 mm, paikannus toistettavuus on ≤ ± 0,005 mm, välys on hallittavissa alueella 0,003-0,010 mm, mikä on täysin linjassa automaatiolaitteiden vaihteiston tarkkuusvaatimusten kanssa, varmistaen, että vaihteiston tehokkuuden tehokkuus ja automaatiolaitteet voivat saavuttaa tarkan asennon ja tuotannon.

Ympäristöön sopeutuvuus ja vakaus: Tuote voi ylläpitää vakaata suorituskykyä lämpötila-alueella -20 ℃ - 150 ℃, sillä on vahva vastustuskyky teollisuuspölyä, öljysaastetta ja kemiallisia reagensseja vastaan ​​ja se sopii erilaisiin teollisuusautomaatioympäristöihin (kuten työpajat, varastot, korkean lämpötilan tuotantolinjat). Se voi toimia vakaasti pitkään korkeataajuisella edestakaisella liikkeellä (1000+ kertaa/tunti) ilman suorituskyvyn heikkenemistä, mikä varmistaa automaatiolaitteiden jatkuvan ja vakaan toiminnan.

Turvallisuus ja luotettavuus: Varustettu luotettavalla itselukittuvalla toiminnolla, joka voi tehokkaasti estää automaatiolaitteita luistamasta staattisen kuormituksen ja äkillisen sähkökatkon aikana, mikä varmistaa laitteiden käytön ja paikan päällä olevien käyttäjien turvallisuuden; Anti-Backlash puolisuunnikkaan muotoinen automaatiomutteri on läpäissyt tiukan väsymis- ja iskutestin, ja se kestää pitkän aikavälin vaihtelevan kuormituksen ilman rakenteellisia vaurioita ja erittäin luotettavasti.

Maitun ydinedut

1. Automaatiosuuntautunut T&K-kyky: T&K-tiimissämme on 8 vanhempaa insinööriä, joilla on yli 12 vuoden kokemus teollisuusautomaation voimansiirtokomponenteista. He keskittyvät t&k-toimintaan ja välyksenestoteknologian optimointiin automaatioskenaarioissa, hallitsevat ydinteknologioita, kuten komposiitin elastisen esijännityksen suunnittelun ja kulutusta kestävän pinnoitteen, sekä optimoivat tuotteen rakenteen ja automaation korkeiden laitteiden vaatimuksen, korkean tason. täydellinen sopeutuminen erilaisiin automaatiolaitteisiin.

2. Teollisuusluokan tuotanto ja tiukka laatutestaus: Varustettu edistyneillä teollisilla tuotantolinjoilla ja ammattimaisilla tarkkuustestauslaitteilla (kuten tarkkuusmittauslaite, väsymistesti, kulumistesti), jokaiselle tuotteelle suoritetaan tiukka välyksen havaitseminen, kuormitustesti, kulumistesti ja ympäristön mukautumistesti ennen tehtaalta lähtöä GB/T 17588 -standardin ja 001-201-standardin mukaisesti. jokainen mutteri täyttää automaatiolaitteiden korkean suorituskyvyn ja luotettavuuden vaatimukset.

3. Rikas kokemus automaation skenaarioiden räätälöimisestä: Olemme tarjonneet räätälöityjä välyksenestoratkaisuja yli 2 300 automaatiolaitteiden valmistajalle, jotka kattavat automatisoidut tuotantolinjat, robottikäsivarret, CNC-työstökoneet, älykkäät varastojärjestelmät ja muut alat, joten meillä on rikas kokemus erilaisten automaatiolaitteiden mallien yhteensovittamisesta ja voimme räätälöidä tuotteita automaatiolaitteistosi erityisten parametrien ja työolosuhteiden mukaan.

4. Virallinen sertifiointi ja markkinoiden tunnustaminen: Läpäissyt ISO 9001 -laatujärjestelmän sertifioinnin, CE-teollisuustuotteiden sertifioinnin ja RoHS-ympäristönsuojelusertifikaatin sekä useita patentteja, jotka liittyvät automaatiovaihteiston vastaiskun estoteknologiaan, palvelevat kotimaisia ​​ja ulkomaisia ​​tunnettuja automaatiolaitemerkkejä, ja tuotteet ovat arvostettuja stabiilisuudestaan, kestävyydestään ja korkeasta automaatioalan korkeasta tehokkuudestaan, erityisesti kestävyydestään.

Räätälöintiprosessi ja teollisuustason palvelutakuu

1. Kysyntäviestintä ja suunnitelmasuunnittelu: Ammattitaitoinen automaatiotekninen tiimimme tarjoaa henkilökohtaista konsultointia, ymmärtää syvästi automaatiolaitteesi rakenteelliset parametrit, kuormitusalueen, siirtonopeuden, paikannustarkkuusvaatimukset ja työympäristön ja laatii kohdistettuja räätälöintisuunnitelmia, mukaan lukien materiaalin valinta, esijännitysvoiman säätö, kulutusta kestävä pinnoitetyyppi ja rakennesuunnittelu, ja viittaa tiukasti varmistaakseen, että teollisuuden automaatiotuotteen vaihteistostandardit vastaavat täydellisesti.

2. Näytekoetuotanto ja suorituskyvyn testaus: Vahvistetun räätälöintisuunnitelman mukaisesti suoritamme 2D/3D-piirustussuunnittelun, suoritamme näytekokeilutuotannon ja testaamme näytteen vastaavilla automaatiolaitteistoilla varmistaaksemme välyksenestovaikutuksen, kantavuuden, voimansiirron tehokkuuden ja asennuksen yhteensopivuuden sekä säädämme ja optimoimme, kunnes se täyttää automaatiolaitteiden todelliset työtarpeet ennen massatuotantoa.

3. Teollinen pakkaus ja turvallinen kuljetus: Ota käyttöön teollisuusluokan törmäyksenestopakkaus, joka voi tehokkaasti suojata tuotetta vaurioilta kuljetuksen aikana, välttää kierteen muodonmuutoksia ja esijännitysrakenteen vaurioita ja varmistaa, että automaatiota ehkäisevä puolisuunnikkaan muotoinen mutteri voidaan asentaa suoraan ja käyttää pakkauksesta purkamisen jälkeen, mikä sopii erityisesti automaatiolaitteiden komponenttien irtotavarakuljetukseen.

4. Tehokas toimitus- ja varastotakuu: Valtavirran automaatiolaitteisiin soveltuvia vakiomalleja on varastossa, toimitusaika 1-3 työpäivää; räätälöidyt tuotteet toimitetaan 7-10 työpäivän kuluessa, mikä lyhentää tehokkaasti automaatiolaitteiden tuotanto- ja muunnossykliäsi ja varmistaa tuotantolinjojen normaalin toiminnan.

5. Myynnin jälkeinen palvelu ja tekninen tuki: Tarjoa 30 kuukauden laatutakuu, ammattitaitoinen automaatiotekniikka tarjoaa 24 tunnin online- ja paikan päällä olevan teknisen tuen, ratkaisee ajoissa tuotteen asennus-, virheenkorjaus-, huolto- ja käyttöongelmat; tarjota ilmainen vaihto, jos tuotteen laatuongelmia ilmenee takuuajan sisällä, ja tarjota ammattimaisia ​​huolto-ohjeita tuotteen ja automaatiolaitteiden käyttöiän pidentämiseksi.

Asennus- ja päivittäiset huolto-ohjeet

1. Vakioasennusvaiheet: Tarkista ennen asennusta mutterin ja siihen sopivan johtoruuvin puhtaus, poista pintapöly, öljytahrat ja muut epäpuhtaudet; asenna mutteri johdinruuviin sujuvasti, vältä pakko-asennusta kierrevaurioiden estämiseksi; säädä komposiittiesijännitysvoima automaatiolaitteiston kuormitus- ja tarkkuusvaatimusten mukaan ja kiinnitä laippa tiukasti laitteen liikkuvaan osaan välttääksesi irrallisen asennuksen, joka vaikuttaa voimansiirron tarkkuuteen ja laitteiden käyttöturvallisuuteen.

2. Säännöllinen huolto ja huolto: On suositeltavaa tarkistaa välys, esijännitys ja kierteiden kuluminen kuukauden välein (säädä käyttötiheyden mukaan); lisää säännöllisesti teollisuuslaatuista voiteluöljyä kierteen pintaan kitkan vähentämiseksi ja kulutusta kestävän pinnoitteen suojaamiseksi; puhdista kierreväli säännöllisesti, jotta vältytään vieraiden esineiden pääsystä ja vaihteiston jumiutumisesta, mikä varmistaa tuotteen ja automaatiolaitteiden pitkäaikaisen vakaan toiminnan.

3. Varastointivaatimukset: Säilytä puhtaassa, kuivassa ja hyvin ilmastoidussa teollisuusvarastossa (lämpötila 10-25 ℃, kosteus ≤45 %), vältä kosketusta korkeiden lämpötilojen, syövyttäviä aineita, teräviä esineitä ja kovaa painetta vastaan, ehkäise kierteen muodonmuutoksia, esijännitysrakenteen vaurioita ja pinnan kulumista sekä varmista Anti-Backlash automaation toiminnan estokyky, joka on erityisen tärkeä varastointiautomaatio, Nudalt automaation kannalta. varaosia.

4. Käyttöä koskevat varotoimet: Vältä automaatiolaitteiden käytön aikana liiallista kuormitusta, voimakasta käynnistystä ja pysähtymistä, äläkä pura mutteria halutessasi estääksesi esijännitysrakenteen ja kierteen vaurioitumisen; vältä vieraiden esineiden pääsyä kierreväliin, jotta estetään voimansiirron jumiutuminen ja automaatiolaitteiden vaurioituminen; tarkista itselukittuvuus säännöllisesti laitteiden toiminnan ja paikan päällä olevien käyttäjien turvallisuuden varmistamiseksi.

Sovellettavat automaatiolaitteet ja teollisuusskenaariot

1. Automatisoidut tuotantolinjat: Soveltuu automatisoituihin kokoonpanolinjoihin, automaattisiin syöttölinjoihin, automaattisiin pakkauslinjoihin ja muihin laitteisiin, joissa on vakaa voimansiirto ja korkea hyötysuhde, jotka poistavat tehokkaasti aksiaalisen välyksen, varmistavat tuotantotoimintojen johdonmukaisuuden, parantavat tuotannon tehokkuutta ja tuotteiden pätevyyttä ja soveltuvat elektroniikka-, auto-, elintarvike-, pakkaus- ja muille teollisuudenaloille.

2. Robottivarret ja CNC-työstökoneet: Soveltuvat teollisiin robottikäsivarsiin, CNC-sorveihin, CNC-jyrsinkoneisiin ja muihin laitteisiin, joilla on suuri kantavuus ja korkea tarkkuus, mikä varmistaa robottivarsien ja työstökoneiden karojen tarkan paikantamisen ja vakaan liikkeen, vähentää käsittelyvirheitä ja soveltuu koneiden valmistukseen, tarkkuuskäsittelyyn ja muille aloille.

3. Älykkäät varastointi- ja käsittelylaitteet: Soveltuu automaattisiin pinoamis- ja käsittelykoneisiin, AGV-kärryihin, älykkäisiin varastohyllyihin ja muihin laitteisiin, joilla on vahva ympäristösopeutuvuus ja kestävyys, jotka mukautuvat käsittelylaitteiden korkeataajuiseen edestakaisin liikkeeseen, varmistavat vakaan lähetyksen ja tarkan paikantamisen, ja soveltuvat logistiikkaan, varastointiin ja muihin teollisuudenaloihin.

4. Muut automaatiolaitteet: Soveltuvat automaattisille testauslaitteille, automaattisille säätölaitteille, lineaarisille moduuleille ja muille laitteille, joissa on modulaarinen rakenne ja vahva yhteensopivuus, jotka täyttävät eri automaatioskenaarioiden tarkkuus- ja tehokkuusvaatimukset ja soveltuvat useille teollisuuden aloille, kuten elektroniikka, instrumentointi ja uusi energia.

Usein kysytyt kysymykset

1. Voidaanko tämä tuote mukauttaa olemassa olevan automaatiolaitteistoni johtoruuviin?

Kyllä, vakiomallimme ovat yhteensopivia automaatiolaitteiden yleisten puolisuunnikkaan muotoisten johtoruuvien kanssa, ja voimme myös räätälöidä kierrespesifikaatioita, mutterin kokoa ja kulutusta kestävää pinnoitetta lyijyruuviparametreidesi mukaan varmistaen suoran kokoonpanon muuttamatta alkuperäistä automaatiolaitteiston rakennetta ja vastaamaan automaatiolaitteiden korkean kuormituksen ja suurtaajuisia toimintaominaisuuksia.

2. Kuinka säätää esijännitysvoima vastaamaan erilaisia ​​automaatiolaitteiden työolosuhteita?

Anti-Backlash Trapezoidal Nut for Automation on suunniteltu säädettävällä komposiittiesijännitysrakenteella, joka voi joustavasti säätää komposiittijoustokomponentin puristusastetta automaatiolaitteistosi kuormitusalueen, siirtonopeuden ja paikannustarkkuusvaatimusten mukaan, tasapainottaa välyksenestovaikutusta ja voimansiirron tehokkuutta sekä mukautua automaatiolaitteiden erilaisiin työolosuhteisiin.

3. Kuinka arvioida, onko mutterin vastaiskua estävä vaikutus normaali käytön aikana?

Asennuksen jälkeen käynnistä automaatiolaitteet normaalilla nopeudella, tarkkaile, onko liikettä tai epänormaalia ääntä; käytä tarkkuusmittauslaitetta paikannustoistettavuuden havaitsemiseen, jos toistettavuusvirhe on ±0,005 mm:n sisällä, se osoittaa, että välyksenestovaikutus on normaali ja tuote täyttää automaatiolaitteiden tarkkuusvaatimukset.

4. Mikä on tuotteen käyttöikä suurtaajuuskäytössä?

Tuote käyttää kulutusta kestävää pinnoitetta ja lujaa materiaalia, joka voi säilyttää vakaan suorituskyvyn yli 4 vuotta korkeataajuisella edestakaisella liikkeellä (1000+ kertaa/tunti) ja normaalissa kunnossapidossa, joka on 30 % pidempi kuin tavalliset välyksenestomutterit, mikä vähentää komponenttien vaihtotiheyttä ja laitteiden seisokkeja.

5. Tarjoatko teknistä tukea automaatiolaitteiden massatilauksille?

Kyllä, joukkotilauksissa lähetämme ammattimaista automaatioteknistä henkilökuntaa tarjoamaan paikan päällä asennus-, virheenkorjaus- ja huolto-ohjeita sekä yksityiskohtaisia ​​asennus- ja huolto-ohjeita, jotka ovat teollisuusautomaatiostandardien mukaisia, varmistaen, että tuotteella voi olla automaatiolaitteidesi paras välyksen esto ja voimansiirto ja parantaa tuotannon tehokkuutta.
