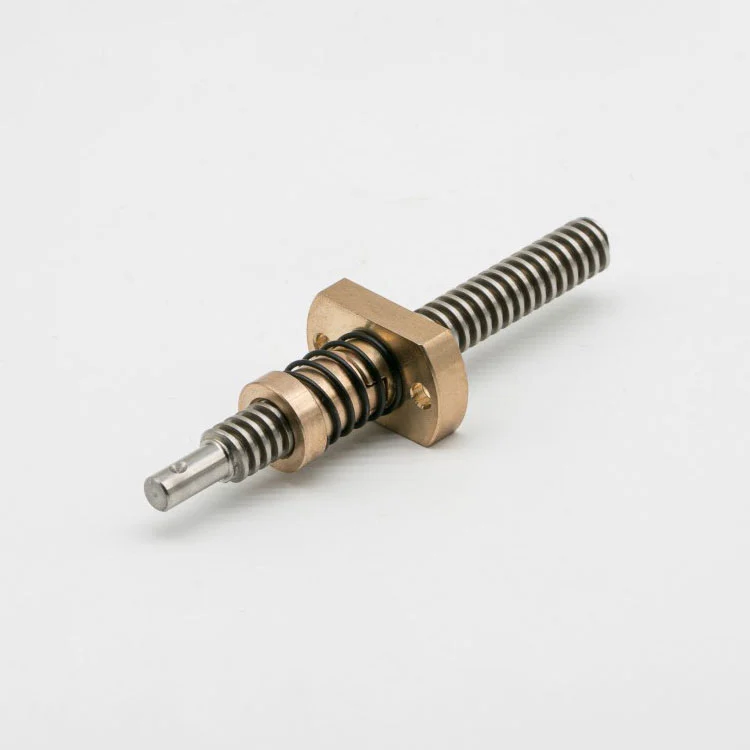

Jäykkyyttä estävä puolisuunnikkaan muotoinen mutteri paikannusjärjestelmiin

Laadukas Anti-Backlash Trapezoidal Nut for Positioning Systems -tehdas Maitu tarjoaa räätälöityjä ratkaisuja, jotka on räätälöity tiettyihin paikannusskenaarioihin. Asemointijärjestelmäsi tyypin (lineaarinen ohjainasemointi, palloruuvin paikannus, hammastangon asento), nimelliskuormituksen, sijoituksen toistettavuusvaatimusten, työlämpötila-alueen ja asennustilan rajoitusten mukaan voimme joustavasti räätälöidä avainparametreja, kuten puolisuunnikkaan muotoisen kierteen määritys (metrinen/tuumaa), mutterin rakennekoko, O-renkaan esijännityksen intensiteetti, materiaalin prosessin kovuus ja pintakäsittely.

Tuotteessa on modulaarinen rakenne, joka on yhteensopiva yleisten paikannusjärjestelmän voimansiirtokomponenttien kanssa, ja se voidaan koota suoraan johtoruuveilla, ohjauskiskoilla ja muilla osilla ilman suuria muutoksia alkuperäiseen järjestelmään, mikä vähentää tehokkaasti järjestelmän päivityksen ja muuntamisen vaikeutta. Se on erityisesti suunniteltu välttämään 3D-tulostusvirheitä, kuten mallikerroksen virheitä, seinän epätasaisuuksia ja mutterin välyksen aiheuttamia mittapoikkeamia, ja se on laajalti sovellettavissa erilaisiin 3D-tulostimien siirtomekanismeihin, ja siitä tulee kustannustehokas tarkkuuskomponentti, joka parantaa tulostuksen vakautta ja mallin laatua.

Tuotteen tekniset tiedot

Huomautus: * tarkoittaa erityisiä tietoja, jotka voidaan mukauttaa paikannusjärjestelmän tyypin, kuormituksen, paikannustarkkuuden ja asennustilan mukaan. Voimme joustavasti säätää O-renkaan esijännityksen voimakkuutta ja kierteen tarkkuutta vastaamaan eri järjestelmien hitaan nopeuksia ja erittäin tarkkoja paikannustarpeita varmistaen, että aksiaalivälystä ohjataan tehokkaasti ja vaihteiston vakaus säilyy, mikä on linjassa paikannusjärjestelmien välyksenestovoimansiirron toimintaperiaatteen kanssa.

Keskeiset toiminnalliset edut ja paikannusjärjestelmän mukautuvuus

1. Kaksoisjoustava O-renkaan esijännitys tarkan välyksen estämiseksi: ottamalla käyttöön kaksoisjoustavan O-renkaan esijännityksen ja integroidun puolisuunnikkaan muotoisen esijännityksen, joka eroaa split-tyyppisestä jousirakenteesta, se toteuttaa kehän ja säteittäisen komposiittiesijännitysvoiman aksiaalisen välyksen vaimentamiseksi, mikä voi vakaasti ohjata perusvälystä 0 mm:n sisällä. paikannuspoikkeama ja toistettavuuden heikkeneminen paikannusjärjestelmien aksiaalisen välyksen aiheuttamana, mikä varmistaa järjestelmän korkean tarkkuuden joka kerta.

2. Suuri kantavuus ja vakaa voimansiirto: Paikannusjärjestelmien korkean kuormituksen työominaisuuksiin tähtäävä vastaiskua estävä puolisuunnikkaan muotoinen mutteri paikannusjärjestelmille on valmistettu lujista materiaaleista ja tarkkuustyöstyksestä, jolla on vahva staattinen ja dynaaminen kantavuus, joka kestää suuren aksiaalisen toiminnan, tasaisen työntövoiman ilman muodonmuutoksia pitkällä aikavälillä. nopeus ≤10mm/s), vältetään kuorman muutoksen aiheuttama paikannuspoikkeama, mikä sopii hitaisiin ja erittäin tarkkoihin paikannusskenaarioihin.

3. Hiljainen ja vähäkitkainen toiminta: Integroitu kierrerakenne ja erityinen pinnan voitelukäsittely vähentävät tehokkaasti mutterin ja lyijyruuvin välistä kitkaa, toimintamelu on alle 45 dB, mikä sopii tarkkuuspaikannusjärjestelmien (kuten laboratorion paikannuslaitteet, lääketieteelliset paikannuslaitteet) hiljaiseen toimintaan ja välttää paikannusmeluhäiriöitä.

4. Itsesäätyvä esijännitys ja pitkäaikainen vakaus: Kaksoisjoustavalla O-renkaalla on erinomainen väsymiskestävyys ja itsesäätyvä suorituskyky, mikä voi automaattisesti kompensoida kierteen pientä kulumista pitkäaikaisen käytön aikana, ylläpitää vakaata esijännitysvoimaa ja varmistaa, että välyksenestovaikutus ei heikkene 12 000 tunnin jatkuvan käytön jälkeen. elämää.

Keskeiset suorituskykyindikaattorit ja laadunvarmistusjärjestelmä

1. Paikannussuuntautunut materiaalivalinta: Valinnainen luja, vahvistettu POM (itsevoiteleva, vähäkitkainen) ja kulutusta kestävä pronssiseos (korroosionkestävä) materiaalit, joista vahvistettu POM soveltuu kevyiden kuormien tarkkuusasemointijärjestelmiin (kuten elektronisten komponenttien paikannus) ja pronssin asemointijärjestelmään (kuten pronssin asemointi, soveltuu raskasseos) varastohyllyn sijoittelu), joka vastaa täysin eri paikoitusskenaarioiden kuormitus- ja tarkkuusvaatimuksia.

2. Asennuksen tarkkuusindikaattorit: Kierteen tarkkuus saavuttaa ISO 3 -tason, korkeampi kuin tavallisten puolisuunnikkaan muotoisten mutterien tarkkuus, nousuvirhe on alle ±0,003 mm, paikannus toistettavuus on ≤ ± 0,005 mm, välys on säädettävissä 0,003-0,008 mm:n sisällä, mikä ruuvin asento on trapezoidaalisesti parempi kuin yleinen (±0,1 ~ 0,5 mm), täyttää useimpien teollisuus- ja tarkkuuslaitteiden korkean tarkkuuden paikannusvaatimukset.

3. Kestävyys ja käyttöikä: Erityisen pintakarkaisukäsittelyn jälkeen kohdistamisjärjestelmiin tarkoitetun puolisuunnikasmutterin pintakovuus saavuttaa arvon HRC 58-62, kulumiskestävyys on 80 % korkeampi kuin tavallisten puolisuunnikkaan muotoisten muttereiden, ja käyttöikä voi olla yli 5 vuotta normaalikäytössä ja säännöllisen huoltojärjestelmän säännöllisen vaihtovälin vähentämisen ja jatkuvan huoltojärjestelmän mukauttamisen tarpeisiin. hinta.

4. Ympäristöön sopeutuvuus: Tuote voi säilyttää vakaan suorituskyvyn lämpötila-alueella -20 ℃ - 150 ℃, sillä on vahva pölyn, öljysaasteen ja lievän korroosionkestävyys, ja se soveltuu erilaisiin ankariin paikannusympäristöihin (kuten teollisuuspajat, ulkopaikannuslaitteet), välttäen ympäristötekijöiden aiheuttaman suorituskyvyn heikkenemisen.

Maitun ammatillinen vahvuus paikannusjärjestelmän komponenteissa

1. Paikannusjärjestelmäkohtainen T&K-kyky: T&K-tiimissämme on 9 vanhempaa insinööriä, joilla on yli 9 vuoden kokemus tarkkuuspaikannus- ja voimansiirtokomponenteista. He keskittyvät paikannusskenaarioiden vastaiskun estoteknologian t&k-toimintaan ja optimointiin, hallitsevat ydinteknologioita, kuten kaksoisjoustavan O-renkaan esikuormituksen suunnittelun ja kierteen rakenteen, optimoinnin alhaisen koneistustarkkuuden mukaan. paikannusjärjestelmien ominaisuudet täydellisen mukautumisen varmistamiseksi.

2. Tiukka laaduntestausjärjestelmä: Varustettu ammattimaisilla tarkkuustestauslaitteilla (kuten lasersiirtymäanturilla, vääntömomenttimittarilla), jokaiselle tuotteelle suoritetaan tiukka välyksen havaitseminen, kantavuustesti, melutesti ja korkean lämpötilan kestävyystesti ennen tehtaalta lähtöä, pätevyysaste on 100%, mikä varmistaa, että jokainen mutteri voi täyttää korkean tarkkuuden ja järjestelmän korkeimman paikannusvaatimukset.

3. Rikas räätälöintikokemus paikannusjärjestelmistä: Olemme tarjonneet räätälöityjä välyksenestoratkaisuja yli 3 200 paikannusjärjestelmien valmistajalle ja käyttäjälle, jotka kattavat lineaarisen paikantamisen, pyörivän paikantamisen, nostopaikannuksen ja muut skenaariot, joten meillä on runsaasti kokemusta erityyppisten paikannusjärjestelmien yhteensovittamisesta ja voimme räätälöidä tuotteita järjestelmäsi tiettyjen parametrien ja työolosuhteiden mukaan.

4. Virallinen sertifiointi ja alan tunnustus: Läpäissyt ISO 9001 -laatujärjestelmän sertifioinnin, RoHS-ympäristösertifioinnin ja lääkinnällisten laitteiden ISO 13485 -laatujärjestelmän sertifioinnin sekä useita patentteja, jotka liittyvät paikannusjärjestelmän vastaiskun estoteknologiaan, palvelevat kotimaisia ​​ja ulkomaisia ​​tarkkuuspaikannuslaitteiden merkkejä, ja tuotteet ovat arvostettuja erittäin tarkasti niiden tarkkuudesta ja vakaudesta.

Räätälöintiprosessi ja täyden palvelun takuu

1. Tarvediagnoosi ja järjestelmän räätälöinti: Ammattitaitoinen tekninen tiimimme tarjoaa kahdenkeskistä viestintää, ymmärtää syvästi paikannusjärjestelmän tyypin, kuormituksen, paikannustarkkuuden, työympäristön ja asennustilan ja laatii kohdennettuja räätälöintisuunnitelmia, mukaan lukien materiaalin valinta, esijännityksen intensiteetin säätö ja rakennesuunnittelu varmistaakseen, että vastaiskua estävä puolisuunnikkaan muotoinen mutteri sopii täydellisesti paikannusjärjestelmääsi.

2. Näytekehitys ja suorituskyvyn tarkastus: Vahvistetun räätälöintisuunnitelman mukaisesti suoritamme 2D/3D-piirustussuunnittelun, suoritamme näytekokeilutuotannon ja testaamme näytteen vastaavalla paikannusjärjestelmällä varmistaaksemme välyksenestovaikutuksen, kantavuuden, paikannustarkkuuden ja toiminnan vakauden sekä säädämme ja optimoimme, kunnes se täyttää vaatimukset ennen massatuotantoa.

3. Pakkaus- ja kuljetussuojaus: Ota käyttöön iskunkestävä, kosteudenkestävä ja korroosionestopakkaus, joka voi tehokkaasti estää tuotteen vaurioitumisen kuljetuksen aikana, välttää kierteen muodonmuutoksia ja O-renkaan vaurioita ja varmistaa, että tuotteen suorituskyky ei vaikuta sen saapuessa määränpäähän.

4. Tehokas toimitustakuu: Tavallisiin paikannusjärjestelmiin soveltuvia vakiomalleja on varastossa, toimitusaika 1-3 työpäivää; räätälöidyt tuotteet toimitetaan 8-12 työpäivän kuluessa, mikä lyhentää tehokkaasti järjestelmän päivitys- ja huoltojaksoa ja varmistaa paikannusjärjestelmän normaalin toiminnan.

5. Myynnin jälkeinen tuki ja tekninen opastus: Tarjoa 36 kuukauden laatutakuu, ammattiteknikot tarjoavat 24 tunnin online- ja paikan päällä teknistä tukea, ratkaisevat oikea-aikaisesti tuotteen asennus-, virheenkorjaus- ja käyttöongelmat; tarjota ilmainen vaihto, jos tuotteen laadussa on ongelma takuuajan sisällä, ja säännöllisiä huolto-ohjeita tuotteen käyttöiän pidentämiseksi.

Asennus- ja päivittäiset huolto-ohjeet

1. Asennusvaiheet: Puhdista ennen asennusta mutterin ja vastaavan johtoruuvin kierrepinta nukkaamattomalla kankaalla, joka on kastettu teollisuusalkoholiin pölyn, öljytahrojen ja muiden epäpuhtauksien poistamiseksi, mikä varmistaa tiiviin niveltymisen. asenna mutteri johdinruuviin sujuvasti, vältä pakko-asennusta, säädä esijännityksen voimakkuutta järjestelmän paikannusvaatimusten mukaan ja kiinnitä laippa tiukasti paikannusjärjestelmän liikkuvaan osaan välttääksesi löysää asennusta, joka vaikuttaa paikannustarkkuuteen.

2. Säännöllinen huolto: On suositeltavaa tarkistaa välys, O-renkaan tila ja kierteiden puhtaus 4 kuukauden välein (säädä käyttötiheyden mukaan); Jos havaitset pöly- tai öljytahroja, puhdista ne ajoissa; lisää pieni määrä korkeita lämpötiloja kestävää voiteluöljyä 6 kuukauden välein kitkan vähentämiseksi, kierteen ja O-renkaan suojaamiseksi ja pitkän aikavälin vakaan toiminnan varmistamiseksi.

3. Varastointivaatimukset: Säilytä puhtaassa, kuivassa ja alhaisessa lämpötilassa (lämpötila 5-20 ℃, kosteus ≤ 35 %), vältä kosketusta korkeaan lämpötilaan, syövyttäviin aineisiin ja teräviin esineisiin, estä kierteiden muodonmuutos, O-renkaan vanheneminen ja pintavauriot ja varmista Anti-Backlash puolisuunnikkaan asentomuttereiden välyksenestokyky.

4. Käyttöä koskevat varotoimet: Vältä kohdistusjärjestelmän käytön aikana liiallista kuormitusta, voimakasta liikettä ja äkillistä pysähtymistä, äläkä pura mutteria halutessasi estääksesi O-renkaan ja kierrerakenteen vaurioitumisen; Vältä vieraiden esineiden pääsyä kierrerakoon estääksesi voimansiirron tukkeutumisen ja asennon poikkeaman.

Sovellettavat paikannusjärjestelmätyypit ja sovelluskentät

1. Lineaariset paikannusjärjestelmät: Soveltuu lineaarisiin ohjauspaikannusjärjestelmiin, lineaaristen moduulien paikannusjärjestelmiin (kuten teollisuuden lineaariset liukukappaleet, tarkkuuslineaariset vaiheet), jotka poistavat tehokkaasti aksiaalisen välyksen, varmistavat vakaan lineaarisen paikannustarkkuuden ja sopivat elektronisten komponenttien kokoonpanoon, tarkkuusmittauslaitteisiin, laserleikkausasemointiin ja muihin skenaarioihin.

2. Pyörivät ja nostopaikat: Soveltuvat pyöriviin asemointialustoille, nostopaikannusmekanismeihin (kuten mekaaninen varren nosto, varastohyllyn asemointi), suurella kantavuudella ja vakaalla välyksenestoteholla, varmistaen tarkan pyörivän ja nostopaikannuksen, ja soveltuvat automatisoituihin tuotantolinjoihin, logistiikan käsittelylaitteiden ja muiden kenttien paikannukseen.

3. Tarkat lääketieteelliset paikannusjärjestelmät: Soveltuu lääketieteellisiin paikannuslaitteisiin (kuten lääketieteellisen kuvantamisen paikannus, kirurginen robotin paikannus), korkealla tarkkuudella, hiljaisella ja vakaalla suorituskyvyllä, jotka täyttävät lääketieteen alan tiukat paikannusvaatimukset ja varmistavat lääketieteellisten toimintojen turvallisuuden ja tarkkuuden.

4. Teollisuuden automaation paikannusjärjestelmät: Soveltuvat teollisuusautomaation paikannuslaitteisiin (kuten CNC-työstökoneiden paikannus, automaattinen lastaus- ja purkupaikoitus), jotka mukautuvat teollisuuden kohtausten pitkän aikavälin jatkuvan toiminnan tarpeisiin, varmistavat paikantamisen johdonmukaisuuden ja tarkkuuden, parantavat tuotannon tehokkuutta ja tuotteiden laatua.

Yleiset ongelmat ja ammattimainen tekninen tuki

1. Mitä eroa on tällä tuotteella ja 3D-tulostimien trapetsimutterilla?

3D-tulostinversio käyttää jaetun jousen esijännitysrakennetta, joka keskittyy kustannustehokkuuteen ja helppoon ylläpitoon; Tämä kohdistamisjärjestelmien vastaiskun estävä puolisuunnikasmutteri ottaa käyttöön kaksoisjoustavan O-renkaan esijännityksen, joka keskittyy korkeaan tarkkuuteen, korkeaan kantavuuteen ja pitkäaikaiseen vakauteen, joka on erityisesti mukautettu paikannusjärjestelmien hitaisiin, tarkkoihin ja suuren kuormituksen ominaisuuksiin ja voi paremmin tukahduttaa aksiaalisen välyksen.

2. Voidaanko tätä tuotetta mukauttaa olemassa olevan paikannusjärjestelmäni johtoruuviin?

Kyllä, vakiomallimme ovat yhteensopivia paikannusjärjestelmissä käytettävien yleisten puolisuunnikkaan muotoisten johtoruuvien kanssa, ja voimme myös räätälöidä kierremäärityksen ja mutterin koon lyijyruuviparametreidesi mukaan, mikä varmistaa suoran asennuksen muuttamatta alkuperäistä järjestelmän rakennetta.

3. Kuinka säätää esijännityksen intensiteetti vastaamaan erilaisia ​​paikannustarkkuusvaatimuksia?

Tuote on suunniteltu säädettävällä esijännitysrakenteella, joka voi joustavasti säätää kaksoisjoustavan O-renkaan puristusastetta järjestelmäsi paikannustarkkuuden ja kuormitusvaatimusten mukaan, tasapainottamalla välyksenestovaikutusta ja voimansiirron tasaisuutta sekä mukautuen erilaisiin paikannusskenaarioihin.

4. Kuinka tunnistaa, onko mutterin vastaiskua estävä vaikutus normaali käytön aikana?

Siirrä asennuksen jälkeen manuaalisesti paikannusjärjestelmän liikkuvaa osaa, eikä siinä saa olla selvää välystä tai tärinää; käytä tarkkuusmittauslaitetta paikannustoistettavuuden havaitsemiseen, jos toistettavuusvirhe on ±0,005 mm:n sisällä, se osoittaa, että välyksenestovaikutus on normaali.

5. Mikä on kaksoisjoustavan O-renkaan käyttöikä?

Kaksoisjoustava O-rengas käyttää korkeita lämpötiloja ja väsymistä kestävää materiaalia, joka voi säilyttää vakaan suorituskyvyn yli 5 vuotta normaalikäytössä, ja se voidaan vaihtaa itsenäisesti ikääntymisen aikana, mikä on kätevää ja nopeaa ja vähentää ylläpitokustannuksia.

6. Tarjoatko paikan päällä asennus- ja virheenkorjauspalveluita joukkotilauksille?

Kyllä, joukkotilauksissa lähetämme paikalle ammattiteknikot tarjoamaan asennus-, virheenkorjaus- ja huolto-ohjeita sekä yksityiskohtaisia ​​käyttöoppaita ja huoltosuunnitelmia, jotta varmistetaan, että kohdistamisjärjestelmien vastaiskun estävä puolisuunnikkaan muotoinen mutteri pystyy toimimaan parhaiten järjestelmässäsi.
