Kuinka puolisuunnikkaan muotoinen ruuvi tuottaa tasaisen lineaarisen liikkeen oikeissa koneissa?

Outline

• Tunnista todellinen vikatila (ajautuminen, välys, sitoutuminen, kuluminen, melu, lämpö).
• Ymmärrä miksiPuolisuunnikkaan muotoinen ruuviprofiili tasapainottaa kantavuuden, valmistettavuuden ja vakauden.
• Valitse lyijy, halkaisija ja päätytuki ohjataksesi nopeutta, jäykkyyttä ja lyöntiä.
• Valitse mutterin rakenne ja materiaali kitkaa, saastumista ja huoltorajoja varten.
• Vahvista lyhyellä tarkistuslistalla, jotta tuotantoosat vastaavat prototyyppejä.

Kipupisteet, jotka näkyvät jatkuvasti

Ostajat aloittavat harvoin sanomalla "Tarvitsen aPuolisuunnikkaan muotoinen ruuvi.” Ne alkavat päänsäryllä: nostopylväs liukuu alas muutaman millimetrin yön aikana, lineaariliuku ei voi toistaa asentoa tai mutteri kuumenee ja alkaa vinkua. Tässä ovat yleisimmät ongelmat ja mihin ne yleensä viittaavat.

• Taakseajo tai kuorman ajautuminen:Pysäytät moottorin, mutta kuorma hiipii. Tämä voi tapahtua, kun lyijy on liian aggressiivista, kitka on liian pieni tai järjestelmässä on tärinää/iskua. Monet puolisuunnikkaan muotoiset järjestelmät voivat vastustaa taaksepäin ajamista, mutta se ei ole automaattista – geometrialla on väliä.
• Vastaisku, joka pilaa sijoittelun:Käännät suunnan ja mikään ei liiku hetkeen. Tuo "kuollut bändi" voi olla ero sujuvan automaation ja halvan tuntuisen tuotteen välillä.
• Sitoutuminen ja epätasainen liike:Ruuvi tuntuu käsin sileältä, mutta tarttuu asennuksen aikana. Virheellinen kohdistus, riittämätön päätytuki, tai mutterimateriaali, joka ei siedä reunakuormitusta, on usein todellinen syyllinen.
• Nopea kuluminen ja musta pöly:Kuivakäynti väärällä materiaaliparilla voi kulua nopeasti, etenkin likaantumisen yhteydessä. Joskus voitelua on olemassa – mutta se on väärää tyyppiä, levitetty epäjohdonmukaisesti tai huuhtoutuu pois.
• Melu ja lämpö nopeudella:Suuremmat kierrosluvut lisäävät kitkakuumenemista ja voivat aiheuttaa tärinää tai ruiskutusta. 100 rpm:llä toimiva lyijyruuvi voi epäonnistua nopeudella 1000 rpm ilman uudelleensuunnittelua.

Mikä puolisuunnikkaan muotoinen ruuvi todella on

A Puolisuunnikkaan muotoinen ruuvion voimaruuvi, jossa on puolisuunnikkaan muotoinen kierreprofiili, joka on suunniteltu muuttamaan pyörivä liike lineaariseksi liikkeeksi. Verrattuna kuularuuveihin se vaihtaa tehokkuuden tyypillisesti yksinkertaisuuteen, kestävyyteen ja helpompaan kuorman pitoon. Tämä kauppa voi olla juuri sitä mitä haluat nosto-, kiinnitys-, säätö- tai liikejärjestelmissä, joissa "pysyy paikoilleen" on tärkeämpää kuin erittäin pieni kitka.

Se, mikä tekee siitä käytännöllisen teollisuusympäristöissä, ei ole vain langan muoto – se on ekosysteemi: yhteensopivat mutterit (pronssi, teräs, polymeerit), välyksenestoratkaisut, itsevoitelevat mallit ja joustavat valmistusmenetelmät. Oikein tehty, aPuolisuunnikkaan muotoinen ruuvikokoonpano voi olla kustannustehokasta, huollettavaa ja yllättävän tarkkaa moniin sovelluksiin.

Valinnan perusteet, jotka estävät katumusta

Jos muistat vain yhden asian: älä valitse aPuolisuunnikkaan muotoinen ruuvipelkästään halkaisijan mukaan. Valitse se järjestelmäksi: lyijy (tai nousu), pituus, mutterin rakenne, materiaalipari, voitelusuunnitelma ja päätytuki.

• Lyijy (matka per kierros):Isompi lyijy liikkuu nopeammin, mutta todennäköisemmin taaksepäin ajaa ja tuottaa enemmän lämpöä suurella kuormituksella. Pienempi lyijy parantaa ohjattavuutta ja kuorman pitoa, mutta vähentää nopeutta.
• Halkaisija ja ytimen vahvuus:Suurempi halkaisija parantaa nurjahduskestävyyttä ja jäykkyyttä, millä on merkitystä pitkillä jänteillä ja raskailla kuormilla.
• Tukematon pituus ja ruoskimisriski:Pitkät ruuvit korkealla kierrosluvulla voivat rullata. Jos tarvitset nopeutta pitkällä pituudella, saatat tarvita välituki, erilaiset päätylaakerijärjestelyt tai erilainen liikeratkaisu.
• Käyttömäärä:Jaksottainen säätö (muutama sekunti siellä täällä) eroaa suuresti jatkuvasta liikkeestä. Jatkuva käyttö vaatii parempaa lämmönhallintaa ja kulumisstrategiaa.
• Ympäristö:Pöly, jäähdytysneste, pesuaineet ja ulkona tapahtuva korroosio muuttavat parhaan valinnan kohti suljettua suojaa, ruostumattomat materiaalit tai polymeerimutterit.

Pikavalintamatriisi

Käytä tätä taulukkoa lähtökohtana valittaessa aPuolisuunnikkaan muotoinen ruuvikokoonpano. Se ei korvaa teknisiä laskelmia, mutta se pitää sinut poissa yleisimmistä ansoista.

Pähkinätyypit ja materiaalit, joilla on todella merkitystä

Ruuvi saa huomion, mutta mutteri määrää usein käyttöiän ja tunteen. aPuolisuunnikkaan muotoinen ruuvikokoonpano, mutterin valinta vaikuttaa: kitka, melu, välys, kontaminaation sietokyky ja kuinka anteeksiantavaa järjestelmä on kohdistusvirheille.

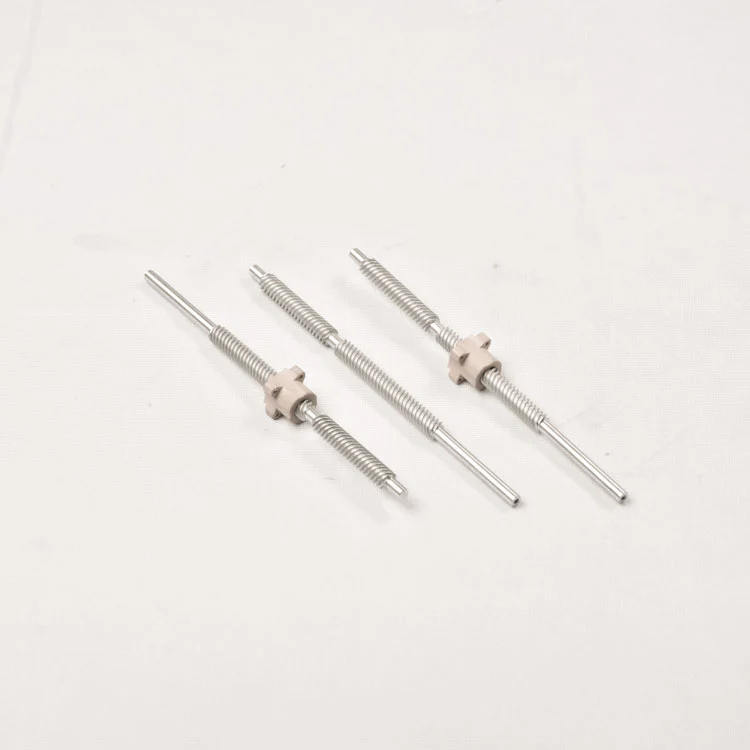

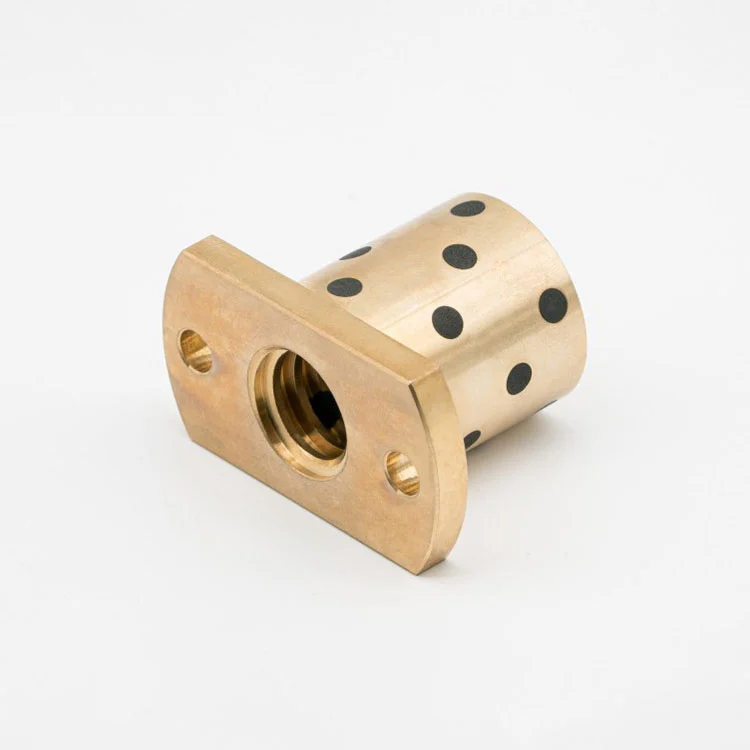

• Pronssipähkinät:Klassinen valinta kantavuuden ja ennakoitavan kulumisen kannalta. Hienoa, kun voit voidella ja pitää roskat hallinnassa.
• Teräsmutterit:Vahva, mutta voi olla vähemmän anteeksiantavainen ja saattaa vaatia huolellista voitelua ja pinnan yhdistämistä, jotta vältytään rullalta.
• Tekniset muovit (nailon, POM, PEEK, komposiitit):Usein hiljaisempi ja voi toimia minimaalisella voitelulla. Oikea polymeeri kestää vaikeita ympäristöjä; väärä polymeeri voi hiipiä kuormituksen alaisena tai pehmentyä lämmön vaikutuksesta.

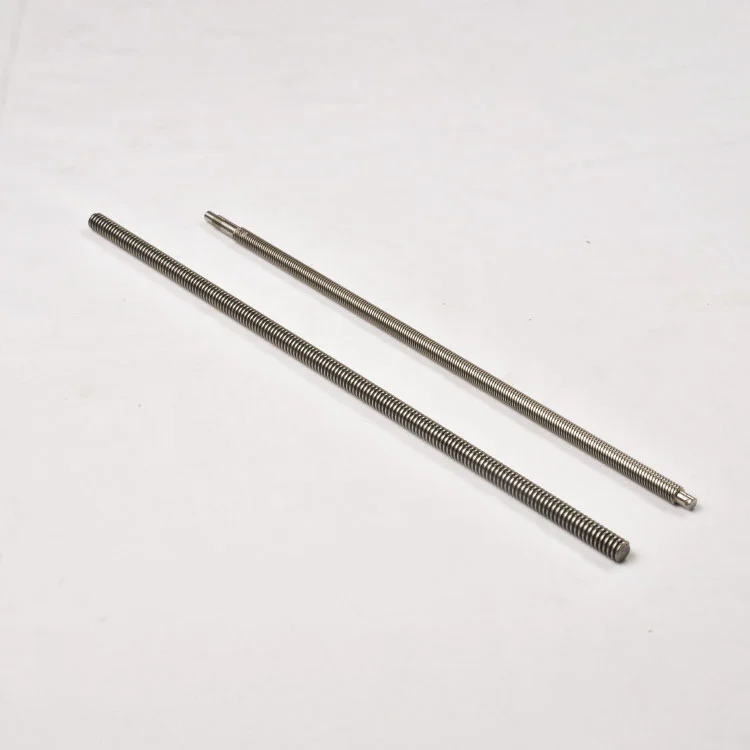

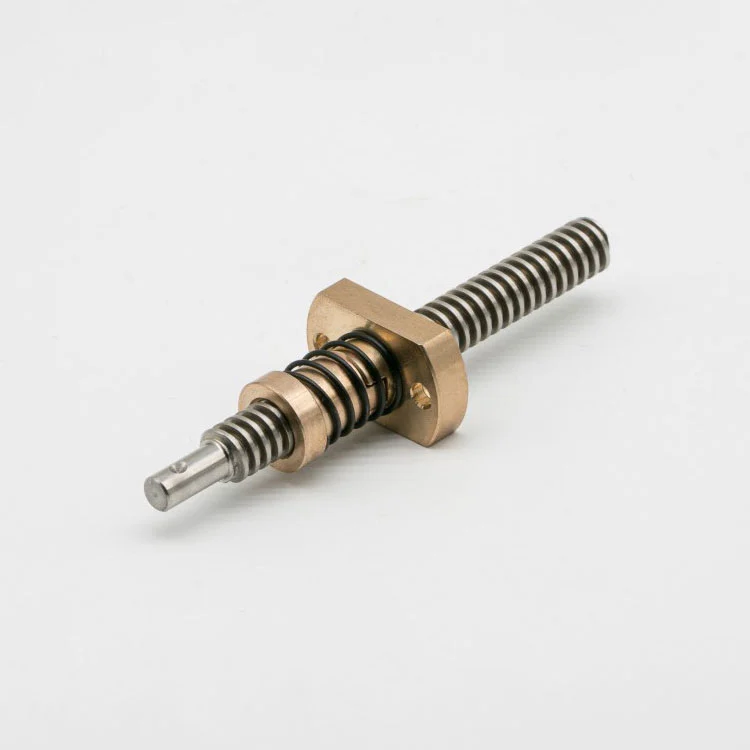

• Jäykkyyttä estävät mutterit:Suunniteltu vähentämään välystä ja parantamaan suunnanmuutoksia. Ihanteellinen, kun paikannus on tärkeämpää kuin erittäin pieni vääntömomentti.
• Öljyttömät / itsevoitelevat mutterit:Hyödyllinen, kun voitelu on epäkäytännöllistä, ei-toivottua tai helposti huuhtoutuvaa pois.

Integroinnin tarkistuslista: tuet, kohdistus, voitelu

Jopa parasPuolisuunnikkaan muotoinen ruuvituottaa pettymyksen, jos ympäröivä suunnittelu on huolimaton. Nämä integraatiopisteet ovat monien hankkeiden paikka epäonnistuvat hiljaa skaalattaessa prototyypistä tuotantoon.

• Lopeta tukistrategia:Määritä, mikä pää on kiinteä ja mikä kelluva. Laakerin valinta vaikuttaa aksiaaliseen välykseen, jäykkyyteen ja meluon.
• Suuntaus ja asennus:Virheellinen kohdistus lisää kitkaa ja kulumista dramaattisesti. Käytä asianmukaisia koteloita, koneistusreferenssejä, ja vältä mutterin pakottamista paikalleen asennuksen aikana.
• Voitelusuunnitelma:Päätä ajoissa: rasva, öljy, kuivakäyntipolymeeri tai tiivistetty lähestymistapa. "Lisäämme voitelun myöhemmin" yleensä tulee "Emme suunnitelleet tilaa voitelulle."
• Suojaus saastumiselta:Palkeet, kannet, pyyhkimet ja sijoittelu pois lastuista ja pölystä voivat moninkertaistaa käyttöiän.
• Lämpökäyttäytyminen:Korkeammat käyttöjaksot tuottavat lämpöä. Lämpö muuttaa välyksiä, lisää kulumista ja voi pehmentää joitain polymeerejä.
• Taakseajon vahvistus:Jos "täytyy pitää, kun virta on katkaistu" on vaatimus, vahvista se todellisilla kuormilla ja todellisella tärinällä.

Laatukysymyksiä ennen ostamista

Jos hankit aPuolisuunnikkaan muotoinen ruuvi, viisain teko on esittää kysymyksiä, jotka paljastavat prosessinhallinnan. Hintaa on helppo verrata; johdonmukaisuus ei ole. Nämä kysymykset suojaavat sinua epämiellyttäviltä yllätyksiltä.

• Mitä toleransseja voit pitää lyijyn tarkkuudesta, suoruudesta ja kierteen muodosta?Pyydä toimittajan vakio- ja valinnaisia ​​arvoja.
• Valssattu vai jauhettu?Ja mikä on kunkin erän tarkastusmenetelmä?
• Mitä materiaalipareja suosittelet kuormaani, nopeuteeni ja ympäristööni?Hyvä toimittaja kysyy käyttömäärästä ja saastumisesta.
• Kuinka hallitset vastareaktiota?Vakiovälys, valittavissa olevat sovitukset tai välyksenestomallit.
• Mitä pintakäsittelyjä on saatavilla?Varsinkin jos korroosio tai kuluminen ovat huolestuttavia.
• Voitko toimittaa ruuvi- ja mutterikokoonpanoja parina?Vastaaminen vähentää vaihtelua ja säästää virheenkorjausaikaa.
• Mitä tarvitset minulta lainataksesi oikein?Piirustukset, isku, kuorma, nopeus, asennus ja "pitoasennon" vaatimukset.

Missä Suzhou Maitu Screw Rod Manufacturing Co., Ltd. voi auttaa

Jos etsit toimittajaa, joka voi tukea sekä vakio- että räätälöityjä kokoonpanoja,Suzhou Maitu Ruuvitangen Manufacturing Co., Ltd.keskittyy puolisuunnikkaan muotoisiin lyijyruuviratkaisuihin lineaarisen liikkeen ja automaation käyttötapauksissa – mukaan lukien vaihtoehdot, kuten monikäynnistystyylejä, parillinen ruuvi ja mutteri tarjonta ja useat pähkinämateriaalireitit (esimerkiksi polymeeripohjaiset valinnat ja vastaiskun estomenetelmät).

Käytännössä tämä tarkoittaa, että voit lähestyä hankintaa puhtaammin: sen sijaan, että poimiisit ruuvin luettelosta ja toivoisit mutterin käyttäytyvän, voit määrittää suorituskykytavoitteet ja saada suositeltu pariliitos. Tämä on erityisen hyödyllistä, kun rajoituksiasi ovat "ei voitelua", "vähennetty välys". "erityinen pronssi" tai "tekniset muovit" tai kun projektisi tarvitsee toistuvaa räätälöintiä eri muunnelmissa.
