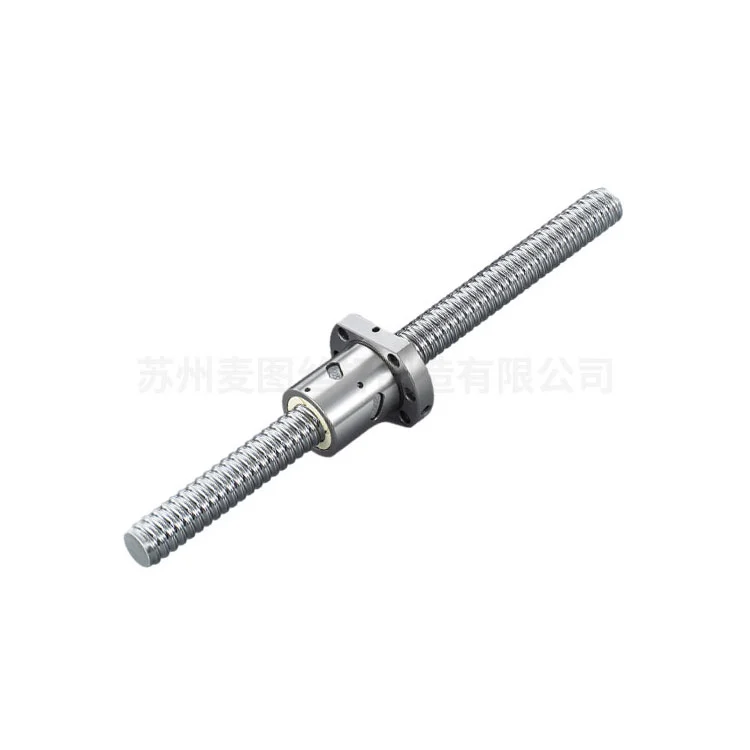

Kaksoismutterilla rullattu palloruuvi
Maitun Double Nut Rolled Ball Screw on erittäin tarkka mekaaninen komponentti, joka on ammattitaidolla muotoiltu muuttamaan pyörivä liike lineaariseksi liikkeeksi erinomaisella tehokkuudella ja täsmällisellä tarkkuudella. Meillä on kypsä tuotantojärjestelmä ja kuularuuvivalmistuksen toimitusketju, jonka avulla voimme tarjota nopeasti tuotanto- ja toimitusratkaisuja jne.
Maidun laadukkaat kaksoismutterilla valssatut kuularuuvit perustuvat jyrkän kosketusmekanismiin – kierrättävät kuulalaakerit minimoivat ruuvin akselin ja mutterin välisen kitkan. Tämä innovatiivinen muotoilu ylittää puolisuunnikkaan muotoiset johtoruuvit huomattavasti, ja sen mekaaninen hyötysuhde on 90 % tai enemmän. Sellaisenaan siitä on tullut korvaamaton valinta sovelluksiin, joissa tarkkuus, luotettavuus ja energiansäästö ovat kiistattomia.
Tekniset kohokohdat
1. Ruuviin kierteet on luotu tarkalla kylmävalssaustekniikalla. Tämä prosessi lisää pinnan kovuutta ja varmistaa tasaisen raerakenteen pitäen samalla kustannukset hallittavissa keskisuurista suuriin tuotantomääriin.
2. Mutterissa on tilaa säästävä rakenne, joka on integroitu pallonpalautuskanaviin ja ohjaimiin. Tämä järjestely takaa saumattoman pallon kierrätyksen, myös silloin, kun se altistuu vaihteleville kuormituksille ja käyttönopeuksille.
3. Valittavissa olevat esijännitysratkaisut, kuten kaksoismutterikokoonpanot tai offset-johdot, eliminoivat tehokkaasti aksiaalisen välyksen ja tarjoavat poikkeuksellisen paikan toistettavuuden vaativiin tehtäviin.
4. Valmistettu tiukasti ISO 3408- ja JIS B1192 -standardien mukaisesti, mikä varmistaa tasaisen mittatarkkuuden ja luotettavan suorituskyvyn kaikissa yksiköissä.
Tärkeimmät suorituskykyedut
Kylmävalssausprosessi antaa ruuvin pintaan puristusjäännösjännityksiä, mikä johtaa merkittäviin parannuksiin kolmella kriittisellä alueella:
1.Pidennetty väsymisikä: Parannettu kestävyys dynaamisissa kuormitusolosuhteissa, ja nimellinen käyttöikä lasketaan alan standardin L10 käyttöikäkaavan mukaisesti.
2. Ylivoimainen jäykkyys: Optimoidut jäykkyysominaisuudet tekevät tästä kuularuuvista ihanteellisen sovelluksiin, jotka vaativat nopeaa reagointia ja minimaalista rakenteellista muodonmuutosta.
3. Tasainen, hiljainen toiminta: Ensiluokkainen pintakäsittely (Ra-arvoilla tyypillisesti ≤ 0,4 μm) minimoi tärinän ja vähentää toimintamelua, mikä parantaa järjestelmän yleistä suorituskykyä.
Materiaalitiedot
| Ruuvi-akseli: | Korkeahiilinen kromiteräs (SCM435/SNCM220), läpikarkaistu HRC 58-62:een. |
| Mutterikotelo: | Seosterästä, jossa musta oksidi- tai sinkki-nikkelipinnoite korroosionkestävyyttä varten. |
| Pallot: | Laadun 100 kromiteräs (GCr15) valinnaisilla keraamisilla vaihtoehdoilla nopeisiin sovelluksiin. |
Sovellusteollisuus
CNC-työstökoneet ja teollisuusrobotiikka
Ilmailu- ja avaruuskäyttöjärjestelmät
Lääketieteellinen kuvantaminen ja automaattiset diagnostiset laitteet
Puolijohdekiekkojen käsittely ja litografia
Sähköajoneuvojen akkujen kokoonpanolinjat
Kaksoismutterivalssatulle palloruuvillemme tehdään tiukka sijaintitarkkuuden testaus. Tämä voi varmistaa teollisuuden tarkkuusluokkien (C3-C7) noudattamisen. Yhdistämällä valssatun kierteen taloudellisuuden kuularuuvin suorituskykyyn tämä tuote tarjoaa optimaalisen ratkaisun automaatioteollisuudelle, jossa tarkkuus, pitkäikäisyys ja kokonaisomistuskustannukset ovat herkkiä.

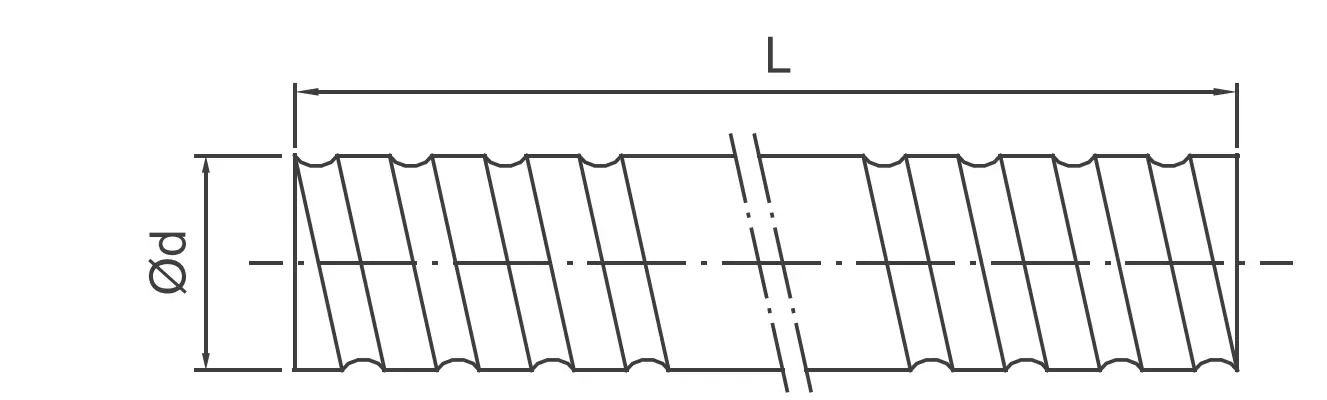

Tuotantoparametrit
| Tyyppi | Tarkkuusluokka | Suunta | Aloita | Koodi | Mutterin tyyppi | Rajoitettu pituus | ||
| d | Johtaa | Helmet Da | Oikea/vasen | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V, I, U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | Minä, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V, I, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V, H, A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
Miksi valita Maitu tarpeisiisi?
Tekninen huippuosaamista ja todistettu saavutus:
Yli 12 vuoden erikoistuneen valmistuskokemuksen (joka on peräisin 20 vuoden perinnöstä Shanghaissa) Maitu on toimittanut menestyksekkäästi yli 16 000 erilaista ruuvikokoonpanoa. Emme vain myy osia; Tarjoamme liikkeenohjausratkaisuja, joiden taustalla on yli 5000 maailmanlaajuisen asiakkaan palveluhistoria.
Zero-Backlash Precision Double Nut Technology:
Kaksoismutterivalssatut kuularuuvimme on suunniteltu poistamaan aksiaalinen välys valittavien esijännitysratkaisujen avulla. Toisin kuin tavalliset yksimutterit, kaksoismutterikokoonpanomme tarjoaa erinomaisen asennon toistettavuuden ja paremman jäykkyyden, mikä tekee niistä optimaalisen kustannustehokkaan vaihtoehdon kalliille maaruuveille C5-C7-tarkkuusvaatimuksissa.
Erinomainen materiaalin eheys ja pinnan viimeistely:
Käytämme korkeahiilistä kromiterästä SCM435/SNCM220, joka on läpikarkaistu HRC 58-62:een. Yhdistettynä tarkkuuskylmävalssaustekniikkaamme ja pintakäsittelyyn Ra ≤ 0,4 μm, ruuvemme tarjoavat pidemmän L10-väsymisiän ja yli 90 %:n mekaanisen hyötysuhteen, mikä vähentää merkittävästi kokonaiskustannuksia (TCO).
Edistynyt jäljitettävyys itse kehitetyn ERP:n avulla:
Laatu on tiedettä, ei sattumaa. Maitu hyödyntää omaa ERP-järjestelmää seuratakseen jokaista tuotannon vaihetta raaka-aineiden lämpökäsittelystä lopulliseen dynaamiseen testaukseen. Tämä varmistaa, että jokainen lähetys noudattaa tiukasti ISO 3408- ja JIS B1192 -standardeja, mikä tarjoaa asiakkaillemme täyden läpinäkyvyyden ja tasaisen laadun.
FAQ
1. Miten Maitu varmistaa rullatun kuularuuvin tarkkuuslaadun hiottuun verrattuna?
Vaikka maaruuveja käytetään perinteisesti erittäin korkeaan tarkkuuteen, Maitun edistynyt kylmävalssaustekniikka yhdistettynä Double Nut Preload System -järjestelmäämme mahdollistaa tarkkuusluokkien C5-C7 saavuttamisen. Tämä tarjoaa korkean suorituskyvyn ratkaisun huomattavasti halvemmalla hinnalla ja sopii ihanteellisesti automaatioon ja robotiikkaan, joissa sekä tarkkuus että budjetti ovat kriittisiä tekijöitä.
2. Voitko tarjota mukautetun päätetyöstön erityisten CAD-piirustustemme mukaan?
Kyllä. Käytössämme on 10 erikoistunutta valmistuslinjaa, jotka on varustettu erittäin tarkoilla CNC-sorveilla, jotka on tarkoitettu erityisesti räätälöityyn päätykoneistukseen. Riippumatta siitä, vaatii sovelluksesi erityisiä lukitusrenkaiden uria, kiilaakseleita tai kierrepäitä, varmistamme, että koneistus on samankeskinen palloradan kanssa tärinän ja ennenaikaisen kulumisen estämiseksi.
3. Mikä on tyypillinen toimitusaika joukkotilauksille ja OEM-muokkauksille?
Suzhoussa ja Dongguanissa sijaitsevien kahden tehtaamme ansiosta ylläpidämme korkeaa tuotantokapasiteettia. Vakiomäärityksiä varten meillä on huomattava määrä valssattuja akseleita. OEM-räätälöinnille, kun piirustus on vahvistettu ERP:n valvoman työnkulun kautta, tarjoamme virtaviivaistetun tuotantoaikataulun varmistaaksemme oikea-aikaisen toimituksen myös suurien tilausten osalta.
4. Kuinka takaat kuularuuvien laadun ja suorituskyvyn ennen toimitusta?
Jokainen Maitu kaksoismutterirullattu palloruuvi käy läpi tiukan tarkastusprotokollan. Tämä sisältää pinnan kovuuden testauksen, mittojen varmistuksen (ISO 3408 -yhteensopiva) ja tasaisen toiminnan testauksen.
Palloruuvin mutterin viite
Ota meihin yhteyttä saadaksesi lisätietoja ja muita pähkinätyyppejä.
