Vakiomutterirullattu palloruuvi
Maitu on ammattimainen standardimutterirullattujen kuularuuvien valmistaja. Varastossamme on riittävästi tavallisia kuularuuveja ja muttereita eri muodoissa, johdoissa ja tarkkuusluokissa. Olemme sitoutuneet tuottamaan korkealaatuisia kuularuuvituotteita ja olemme luoneet oman täydellisen toimitusketjumme. Tervetuloa ottamaan yhteyttä!
Tämä Maidun standardimutterirullattu palloruuvi on mekaaninen tarkkuuskomponentti, joka on suunniteltu muuttamaan pyörivä liike lineaariseksi liikkeeksi poikkeuksellisella tehokkuudella ja tarkkuudella. Teknisten periaatteiden mukaisesti palloruuvit toimivat vierintäkosketusmekanismilla. Kierrättävät kuulalaakerit voivat minimoida kitkan ruuvin akselin ja mutterin välillä. Verrattuna puolisuunnikkaan muotoisiin johtoruuveihin tämä rakenne tarjoaa paljon paremman mekaanisen hyötysuhteen (yleensä yli 90 %).
Tekniset ominaisuudet
1. Ruuvien kierteet muodostetaan tarkalla kylmävalssausprosessilla, ja tämä prosessi parantaa pinnan kovuutta ja raerakenteen jatkuvuutta säilyttäen samalla kustannustehokkuuden keskisuuren ja suuren volyymin tuotannossa.
2. Suunniteltu kompaktilla mutterirakenteella, joka sisältää pallon paluukanavat ja ohjaimet, joten voimme varmistaa laakeripallojen tasaisen kierrätyksen vaihtelevilla kuormituksilla ja nopeuksilla.
3. Valinnaiset esijännitysmekanismit (esim. kaksoismutteri tai offset-johto) eliminoivat aksiaalisen välyksen. Ja myös ne mahdollistavat tarkan sijainnin toistettavuuden.
Suorituskyvyn edut
Kylmävalssausprosessi aiheuttaa puristusjäännösjännityksiä ruuvin pintaan, mikä parantaa merkittävästi:
Väsymisikä: Parannettu kestävyys dynaamisissa kuormituksissa, nimelliskäyttöikälaskelmat noudattavat L10 käyttöikää.
Jäykkyys: Optimoitu jäykkyys sovelluksiin, jotka vaativat suurta herkkyyttä ja minimaalista muodonmuutosta.
Tasainen toiminta: Erinomainen pintakäsittely (tyypillisesti Ra ≤ 0,4 μm) vähentää tärinää ja melua.
Materiaalitiedot
| Ruuvi-akseli: | Korkeahiilinen kromiteräs (SCM435/SNCM220), läpikarkaistu HRC 58-62:een. |
| Mutterikotelo: | Seosterästä, jossa musta oksidi- tai sinkki-nikkelipinnoite korroosionkestävyyttä varten. |
| Pallot: | Laadun 100 kromiteräs (GCr15) valinnaisilla keraamisilla vaihtoehdoilla nopeisiin sovelluksiin. |
Sovellusteollisuus
CNC-työstökoneet ja teollisuusrobotiikka
Ilmailu- ja avaruuskäyttöjärjestelmät
Lääketieteellinen kuvantaminen ja automaattiset diagnostiset laitteet
Puolijohdekiekkojen käsittely ja litografia
Sähköajoneuvojen akkujen kokoonpanolinjat
Maitu standardimutterirullattu palloruuvimme on läpäissyt tiukat paikannustarkkuuden testaukset. Siksi voimme varmistaa teollisuuden tarkkuusluokkien (C3-C7) noudattamisen. Yhdistämällä valssatun kierteen taloudellisuuden kuularuuvin suorituskykyyn tämä tuote tarjoaa optimaalisen ratkaisun automaatioteollisuudelle, jossa tarkkuus, pitkäikäisyys ja kokonaisomistuskustannukset ovat herkkiä.
Tuotantoparametrit
| Tyyppi | Tarkkuusluokka | Suunta | Aloita | Koodi | Mutterin tyyppi | Rajoitettu pituus | ||
| d | Johtaa | Helmet Da | Oikea/vasen | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V, I, U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | Minä, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI,NU,BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V, I, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V, H, A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
Miksi valita meidät?
Teollisuusluokan kestävyys (HRC 58-62):
Vakiomutterivalssatut palloruuvimme on valmistettu korkeahiilisestä kromiteräksestä SCM435/SNCM220, läpikarkaistu saavuttamaan pinnan kovuus HRC 58-62. Tämä varmistaa poikkeuksellisen kulutuksenkestävyyden ja säilyttää C3-C7-tarkkuusluokat pidennetyn käyttöiän ajan jopa korkean käyttöjakson ympäristöissä, kuten CNC-koneistuksessa tai EV-akkulinjoissa.
Optimoitu kustannus-tehokkuussuhde:
Hyödyntämällä edistynyttä kylmävalssausprosessia tarjoamme kustannustehokkaan vaihtoehdon maadoitusruuveille tinkimättä mekaanisesta tehokkuudesta. Mekaanisella hyötysuhteella ≥ 90 % ja pinnan viimeistelyllä Ra ≤ 0,4 μm, valssatut kuularuuvimme tarjoavat sujuvan liikkeen, jota tarvitaan lääketieteellisissä ja puolijohdesovelluksissa murto-osalla hiontakustannuksista.
Skaalautuva valmistus- ja räätälöintiosaaminen:
Kymmenen erikoistuneen tuotantolinjan ja yli 16 000 ruuvityypin kehittämisen historiansa ansiosta Maitu loistaa sekä suurissa standardoiduissa ajoissa että monimutkaisissa OEM-räätälöinnissä. Itse kehittämä ERP-seurantajärjestelmämme varmistaa, että jokainen mukautettu johto-, halkaisija- tai päätytyöstöpyyntö suoritetaan nollavirhetarkkuudella.
Varmennettu laatuvaatimustenmukaisuus ja maailmanlaajuinen kattavuus:
ISO 9001 -sertifioiduna valmistajana, jolla on yli 12 vuoden vientikokemus, olemme palvelleet yli 5 000 maailmanlaajuista asiakasta. Strategiset sijaintimme Suzhoussa ja Dongguanissa antavat meille mahdollisuuden hyödyntää kypsää toimitusketjua ja varmistaa, että toimitamme korkean suorituskyvyn voimansiirtokomponentteja, jotka täyttävät kansainväliset ISO 3408- ja JIS B1192 -standardit.

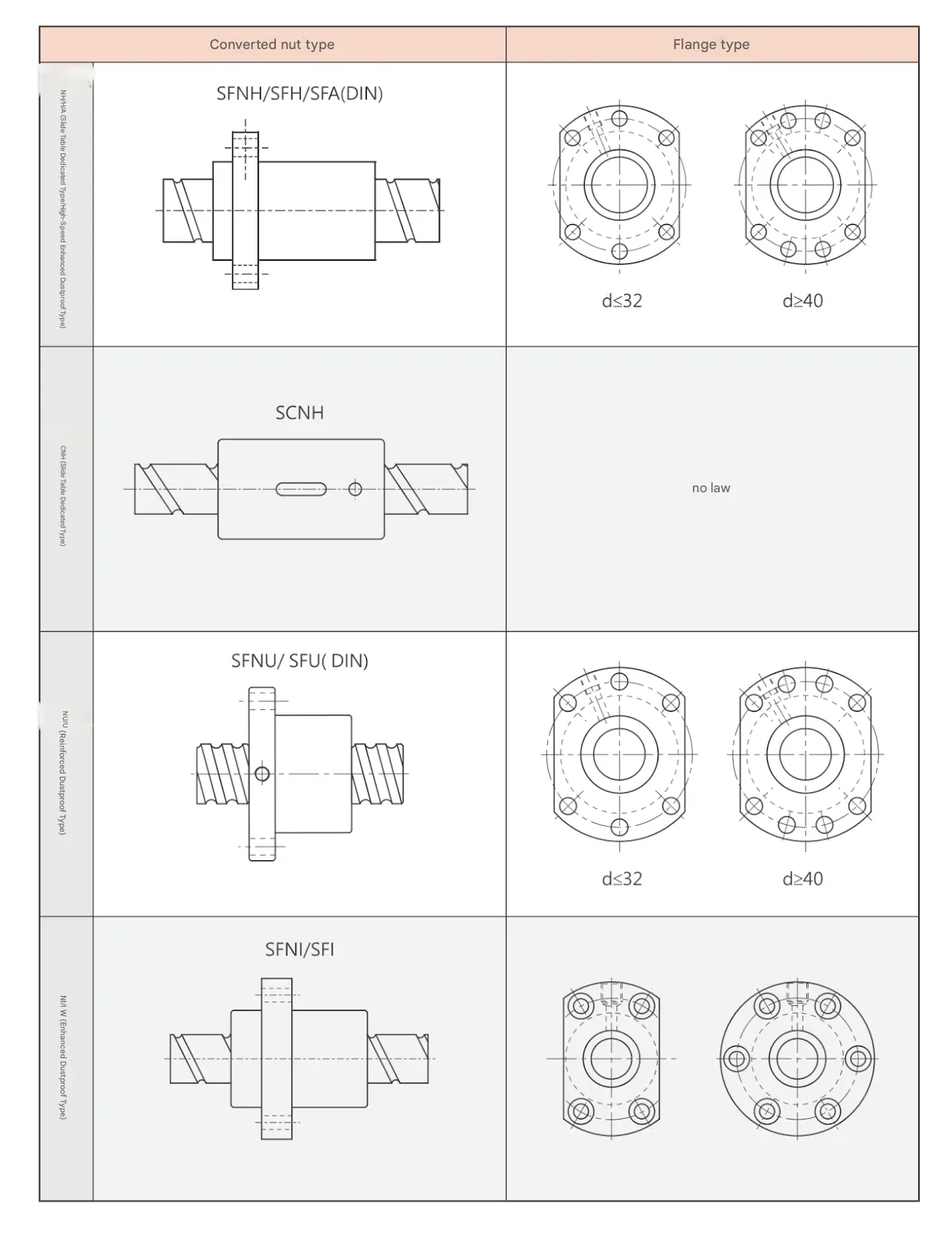

Palloruuvin mutterin viite
Ota meihin yhteyttä saadaksesi lisätietoja ja muita pähkinätyyppejä.
FAQ: Tärkeimmät tekniset huolenaiheet
1. Miten kylmävalssaus vaikuttaa Maitu kuularuuvien väsymisikään?
Tarkkuuskylmävalssausprosessimme tekee enemmän kuin vain muodostaa lankoja; se aiheuttaa puristusjäännösjännityksiä ruuvin pintaan ja ylläpitää raerakenteen jatkuvuutta. Tämä parantaa merkittävästi väsymislujuutta leikattuihin kierteisiin verrattuna, jolloin tuotteemme voivat täyttää tai ylittää L10 käyttöiän vaatimukset dynaamisessa kuormituksessa, mikä merkitsee vähemmän vaihtoja ja alhaisempia TCO:ita (Total Cost of Ownership) loppukäyttäjälle.
2. Voiko Maitu tarjota erikoispintakäsittelyjä syövyttäviä tai puhdastilaympäristöjä varten?
Täysin. Tarjoamme erilaisia mutterikotelon pinnoitteita, mukaan lukien mustaoksidi- ja sinkki-nikkelipinnoitteet korroosionkestävyyden parantamiseksi. Nopeisiin tai herkkiin ympäristöihin (kuten puolijohteiden käsittelyyn) tarjoamme myös valinnaisia keraamisia kuulalaakereita, jotka vähentävät lämpölaajenemista ja poistavat perinteisen voitelun tarpeen, joka saattaa aiheuttaa kontaminaatiota.
3. Mitkä tarkkuuslaadut taataan vakiomutterillasi?
Standardimutterirullatut palloruuvimme saavuttavat tyypillisesti C7- ja C5-luokat, ja ne voivat saavuttaa C3:n tietyissä erittäin tarkoissa sovelluksissa. Jokaiselle erälle tehdään tiukat paikannustarkkuuden ja aksiaalisen välyksen testaukset. Jos sovelluksesi vaatii nollavälystä, voimme integroida esijännitysmekanismeja (kuten offset-johdot) varmistaaksemme maksimaalisen jäykkyyden.
4. Miten Maitu hoitaa räätälöityjen OEM-piirustusten teknisen validoinnin?
Jokainen räätälöity projekti alkaa 10-henkisen suunnittelutiimimme suorittamalla teknisellä auditoinnilla. Tarkistamme CAD-piirustuksistasi samankeskisyyden, kierreprofiilien yhteensopivuuden ja materiaalien sopivuuden (esim. PEEK tai ruostumaton teräs tietyillä teollisuudenaloilla). Annamme muodollisen vahvistuksen ja jaamme usein tuotantovideoita valmistusvaiheessa varmistaaksemme, että lopputuote vastaa täydellisesti suunnitteluvaatimuksiasi.
