Tukiyksikkö kiinteä ja tuettu puoli

Maitun tukiyksikkö kiinteä ja tuettu puoli on tarkasti suunniteltu ja sitä on saatavana pääasiassa kahdessa eri tyypissä: kiinteä puoli ja tuettu puoli, jotka on suunniteltu suorittamaan tiettyjä mekaanisia toimintoja järjestelmän sisällä. Tukiyksiköiden kokoonpano on olennainen näkökohta kaikissa johtoruuvikokoonpanoissa, ja se on kriittinen toiminnan vakauden ja tarkan lineaarisen liikkeen saavuttamiseksi.

Lähetä kysely

Tuotteen Kuvaus

Maitun tehtaan Kiinteän ja tuetun puolen tukiyksikön ominaisuus on sen kyky rajoittaa liikettä sekä aksiaalisessa että säteittäisessä suunnassa. Se sisältää tyypillisesti yhteensopivan kulmakosketuslaakeriparin tai syväuraisen kuulalaakerin yhdistettynä painelaakeriin, jotka yhdessä ottavat lujasti vastaan sekä säteittäiset että ruuvin työntövoimat. Tämä kokoonpano on suunniteltu tarjoamaan jäykkä aksiaalinen kiinnitys, joten se on välttämätön komponentti sovelluksissa, jotka vaativat erittäin tarkkaa paikannusta ja merkittävien kaksisuuntaisten työntövoimien siirtämistä.

Sitä vastoin tukiyksikön kiinteälle ja tuetulle puolelle on ominaista sen kyky sallia aksiaalinen kellunta samalla kun se tarjoaa säteittäistä tukea. Se käyttää yleensä yhtä syväuraista kuulalaakeria tai säteittäistä holkkia, joka mahdollistaa ruuvin akselin laajenemisen tai supistumisen vapaasti aksiaalisuunnassa lämpömuutosten vuoksi. Tämä erityinen rakenne on kriittinen kompensoimaan lämpövenymää pitkissä ruuvikokoonpanoissa, ehkäisemään vaarallisia sisäisiä jännityksiä, takertumista ja mahdollisia järjestelmävikoja.

Valinta kiinteän ja tuetun puolen välillä ei kuitenkaan ole pelkkä valinta vaan systemaattinen suunnittelupäätös. Väärä konfiguraatio voi johtaa heikentyneeseen tarkkuuteen, liialliseen ääneen ja ennenaikaiseen laakerin rikkoutumiseen. Siten näiden yksiköiden oikea pariliitos ja tarkka kohdistus ovat yhtä tärkeitä kuin ruuvi itse koko liikejärjestelmän eheyden kannalta.

Olemme kiinnostuneita integroitujen ruuvi- ja tukiyksikköratkaisujen tarjoamisesta. Tukiyksikkömme kiinteä ja tuettu puoli on suunniteltu vastaamaan puolisuunnikkaan muotoisten ja ACME-ruuvejemme vaatimuksia.

Tuotantoparametrit

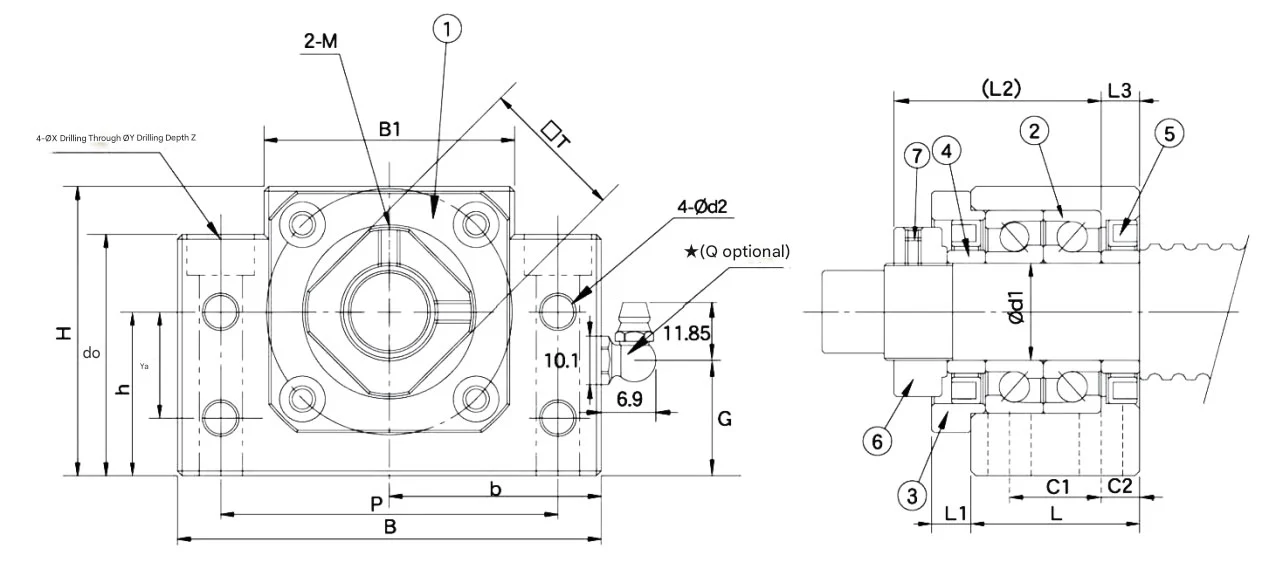

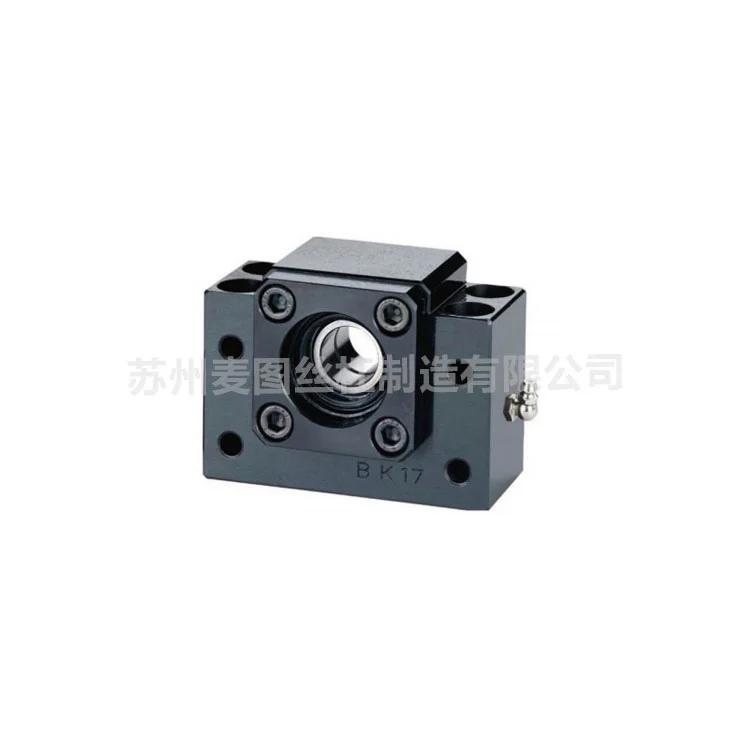

Tukiyksikkö kiinteän puolen MBK-sarja

Malli	Halkaisija	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

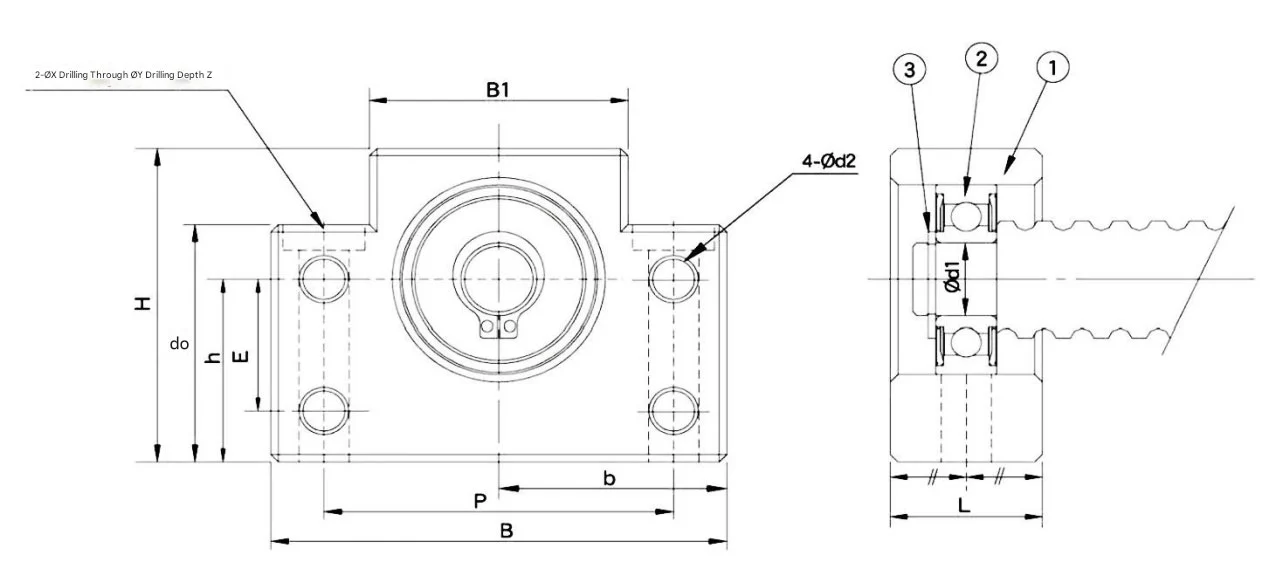

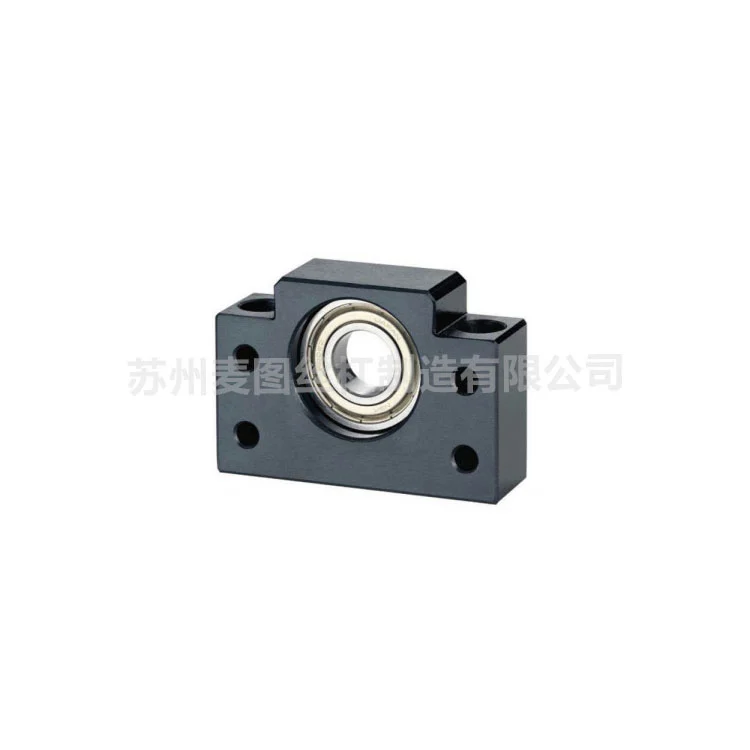

Tukiyksikön tukipuoli MBF-sarja

Malli	Halkaisija	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

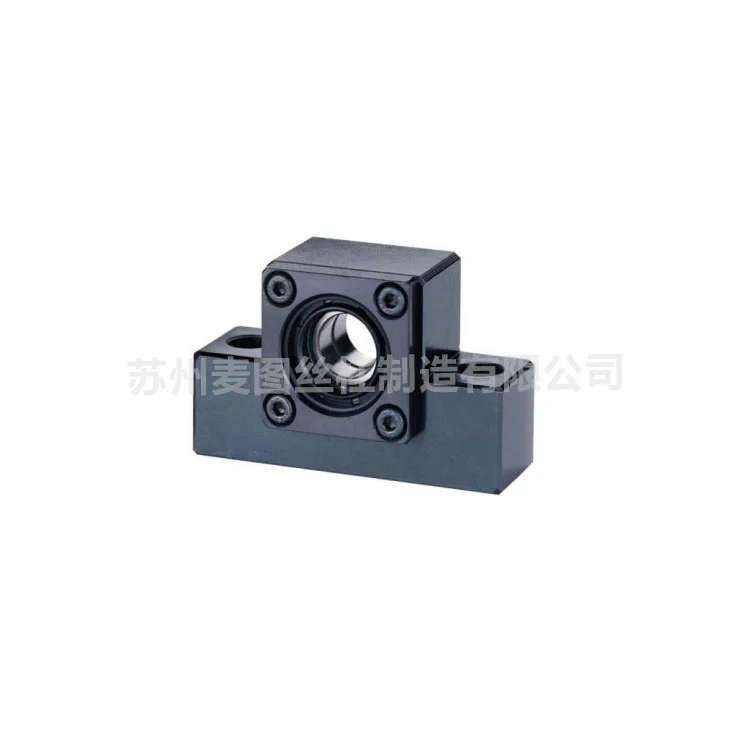

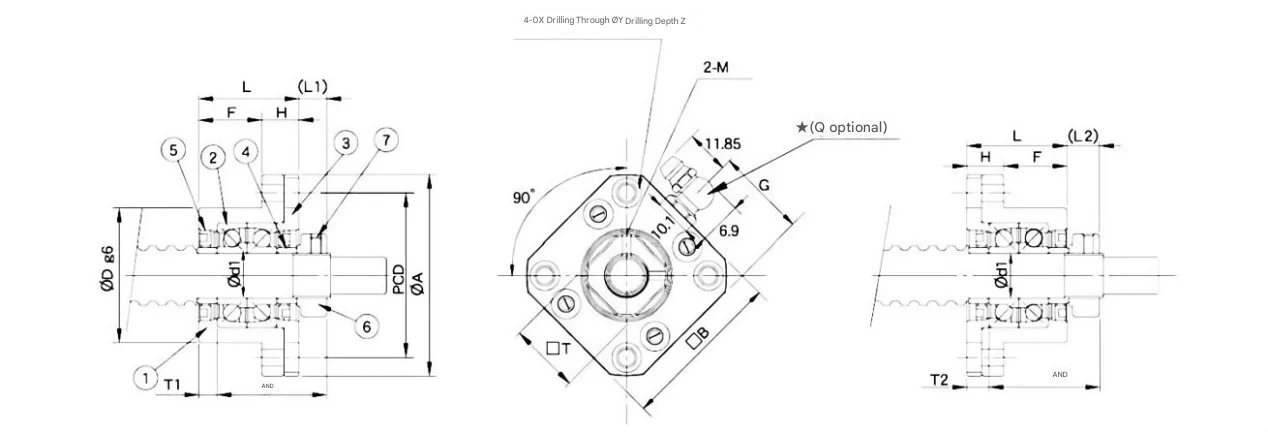

Tukiyksikkö kiinteän puolen MFK-sarja

Malli	Halkaisija	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

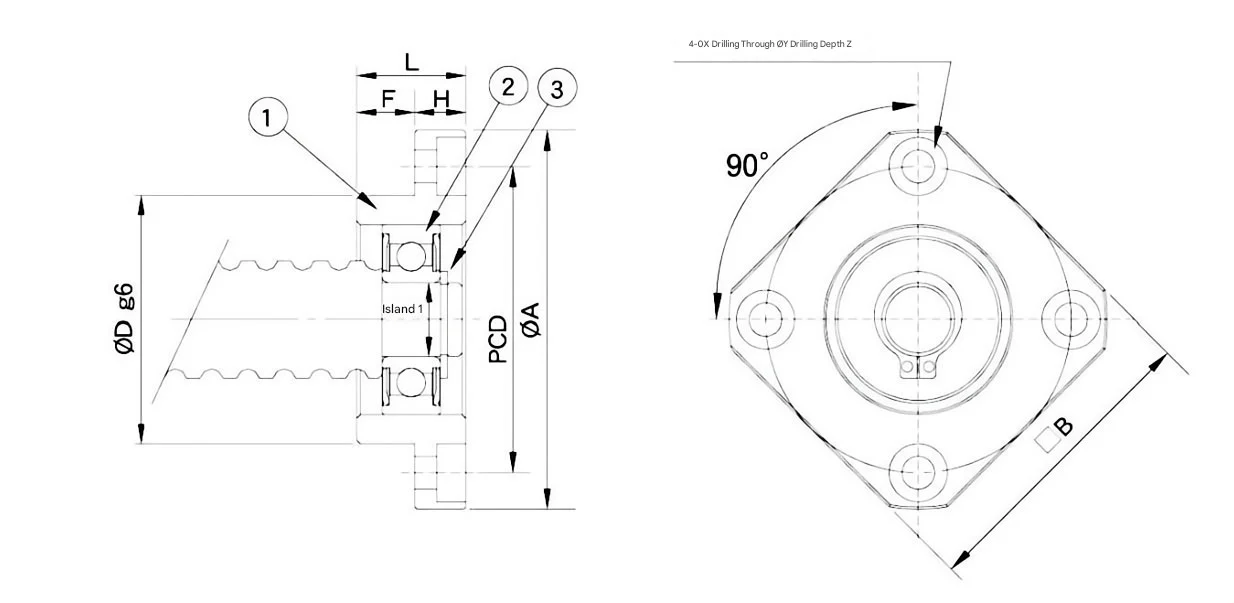

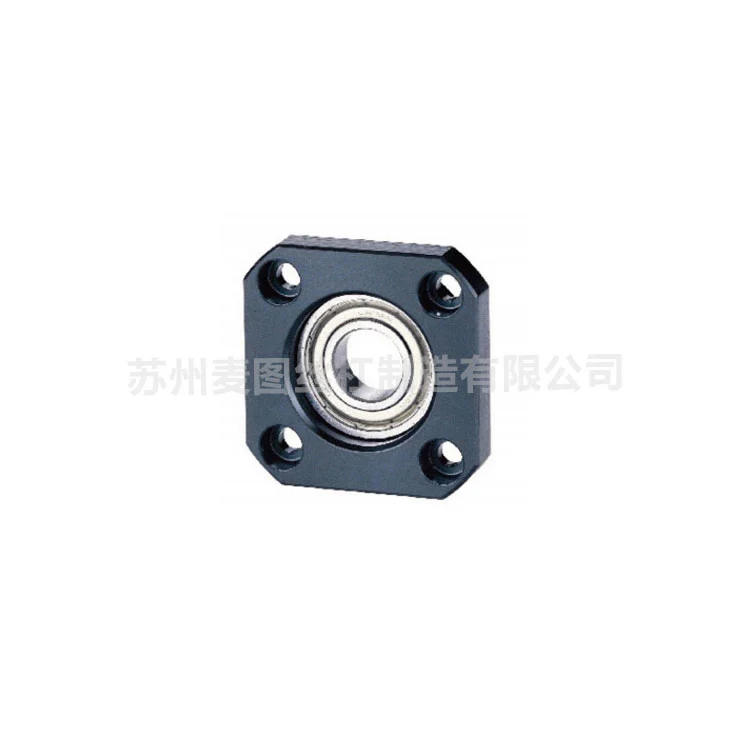

Tukiyksikön tukipuolen MEF-sarja

Malli	Halkaisija	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Miksi valita Maitu-tuotteet?

Systemaattinen liikkeen eheys

Emme vain myy osia; Tarjoamme integroituja liikeratkaisuja. Kiinteät ja tuetut yksikömme on suunniteltu vastaamaan täydellisesti puolisuunnikkaan muotoisia ja ACME-ruuveja koskevia määrityksiämme, mikä eliminoi kohdistusvirheet ja varmistaa koko voimansiirtojärjestelmäsi rakenteellisen eheyden.

Edistyksellinen lämpökompensointisuunnittelu

"Supported Side" -yksikkömme on suunniteltu erityisesti mahdollistamaan aksiaalinen kellunta. Antamalla ruuvin akselin laajeta tai supistua vapaasti lämpötilan vaihteluiden alaisena, suunnittelumme estää sisäisiä jännityksiä ja takertumista, jotka ovat pääasiallisia syitä ennenaikaisiin järjestelmän vioittumiseen pitkissä ruuvikokoonpanoissa.

Korkean jäykkyyden kaksisuuntainen kuormitus

Tarkkaa asemointia varten "Fixed Side" -yksiköissämme on korkealaatuiset kulmikkaat kosketuslaakerit. Tämä konfiguraatio tarjoaa ylivoimaisen aksiaalisen ja säteittäisen rajoitteen ja vaimentaa merkittäviä kaksisuuntaisia työntövoimia ja säilyttää tarkan tarkkuuden jopa raskaassa teollisuuskuormituksessa.

Yli 12 vuoden valmistusasiantuntemus

Shanghai Yingqista peräisin olevan perinnön ja vuosikymmenen itsenäisen valmistuksen ansiosta Suzhoussa Maitu tuo syvän verkkokokemuksen. ISO 9001 -sertifioitu laitoksemme käyttää itse kehitettyä ERP-järjestelmää valvoakseen jokaista tuotantovaihetta ja varmistaakseen, että jokainen tukiyksikkö täyttää tiukat teolliset toleranssit.

Todistettu suorituskyky ja räätälöinti

Yli 80 000 yksikköä toimitetaan maailmanlaajuisille asiakkaille, joten tarjoamme todistetun ennätyksen. Tarvitsetpa sitten tavallista hiiliterästä tai erikoismateriaaleja, kuten ruostumatonta terästä tai pronssia, 10 insinöörin tiimimme voi mukauttaa tukiyksikön vastaamaan erityisiä ympäristö- ja mekaanisia vaatimuksiasi.

FAQ

Kuinka valita tukiyksikön kiinteä ja tuettu puoli oikein?

Tavallinen erittäin tarkka kokoonpano vaatii yhden kiinteän puolen (ruuvin lukitsemiseksi aksiaalisesti ja työntökuormien käsittelemiseksi) ja yhden tuetun puolen (säteittäisen tuen tarjoamiseksi ja lämpölaajenemisen sallimiseksi). Suunnittelutiimimme voi auttaa sinua määrittämään tietyn laakerikokoonpanon (esim. kulmakosketin vs. syvä ura) kuormitussuuntasi ja nopeusvaatimustesi perusteella.

Ovatko tukiyksikkösi yhteensopivia sekä puolisuunnikkaan että ACME-ruuvien kanssa?

Kyllä. Olemme erikoistuneet integroituihin ratkaisuihin. Tukiyksikkömme on erityisesti koneistettu vastaamaan 30° puolisuunnikkaan ja 29° ACME-ruuveidemme päätymitat. Tämä varmistaa saumattoman istuvuuden vähentäen tärinää ja melua nopean käytön aikana.

Mihin toimenpiteisiin Maitu ryhtyy varmistaakseen laakerin pitkäikäisyyden näissä yksiköissä?

Käytämme tiukkoja laadunvalvontamenetelmiä, mukaan lukien kotelon reiän tarkka hionta ja korkeahiilisen kromiteräksen valinta. Yksikömme on koottu valvotuissa ympäristöissä kontaminoitumisen estämiseksi, mikä varmistaa, että voiteluaine ja tiivisteet tarjoavat huoltovapaan suorituskyvyn pitkiä aikoja.

Voitko tarjota tukiyksiköitä mukautetuille akselin halkaisijoille ja erikoismateriaaleille?

Täysin. Vaikka tarjoamme laajan valikoiman vakiomäärityksiä, tehtaamme on varustettu CNC-sorveilla ja erittäin tarkoilla työstökeskuksilla räätälöityjen mallien käsittelemiseksi. Voimme valmistaa yksiköitä erilaisista materiaaleista - mukaan lukien ruostumaton teräs syövyttävissä ympäristöissä - erityispiirrostesi ja teknisten huomautustesi perusteella.
